МПЦ-ЭЛ

МПЦ-ЭЛ - микропроцессорная централизация стрелок и светофоров разработки и производства ОАО "ЭЛТЕЗА".


Содержание

1Назначение и область применения 2Состав системы 3Конфигурация системы МПЦ-ЭЛ 3.1Уровень информационного обеспечения 3.2Уровень логической обработки информации 3.3Уровень интерфейса ввода/вывода 4Эксплуатация системы 5Экспертная оценка системы МПЦ-ЭЛ разработки ОАО "ЭЛТЕЗА" 6Руководители разработки 7Ссылки

Назначение и область применения

Система предназначена для автоматизации процессов контроля и управления движением поездов на железнодорожных станциях и перегонах при обеспечении безопасности движения, повышения уровня интеграции с другими автоматизированными системами и устройствами ЖАТ.

МПЦ-ЭЛ построена на современных технических решениях и принята в эксплуатацию в 2017 году. Опытная эксплуатация проводилась на станции Избердей Юго-Восточной железной дороги в 2016-2017 годах.

Права интеллектуальной собственности на разработанную систему МПЦ-ЭЛ принадлежат ОАО «ЭЛТЕЗА».
Внедрение микропроцессорной системы МПЦ-ЭЛ решает стратегические задачи по импортозамещению, локализации производства на территории России, снижению себестоимости оборудования и повышения уровня безопасности на железнодорожном транспорте.

Система используется для дистанционного управления стрелками, светофорами и другими объектами управления и контроля и обеспечивает безопасное движение поездов. МПЦ-ЭЛ применяют на участках с любым путевым развитием станций и перегонов, видом тяги, средствами СЦБ и связи, используемыми в ОАО «РЖД».

Состав системы

МПЦ-ЭЛ состоит из следующих составных систем:

• - Подсистема ЦПУ
• - Подсистема ОК-ЭЛ (объектные контроллеры)
• - Подсистема MultiRcos (АРМы ДСП и ШН)
• - Подсистема ТД-ЭЛ (техническая диагностика)
• - Питающая установка УЭП-У-М

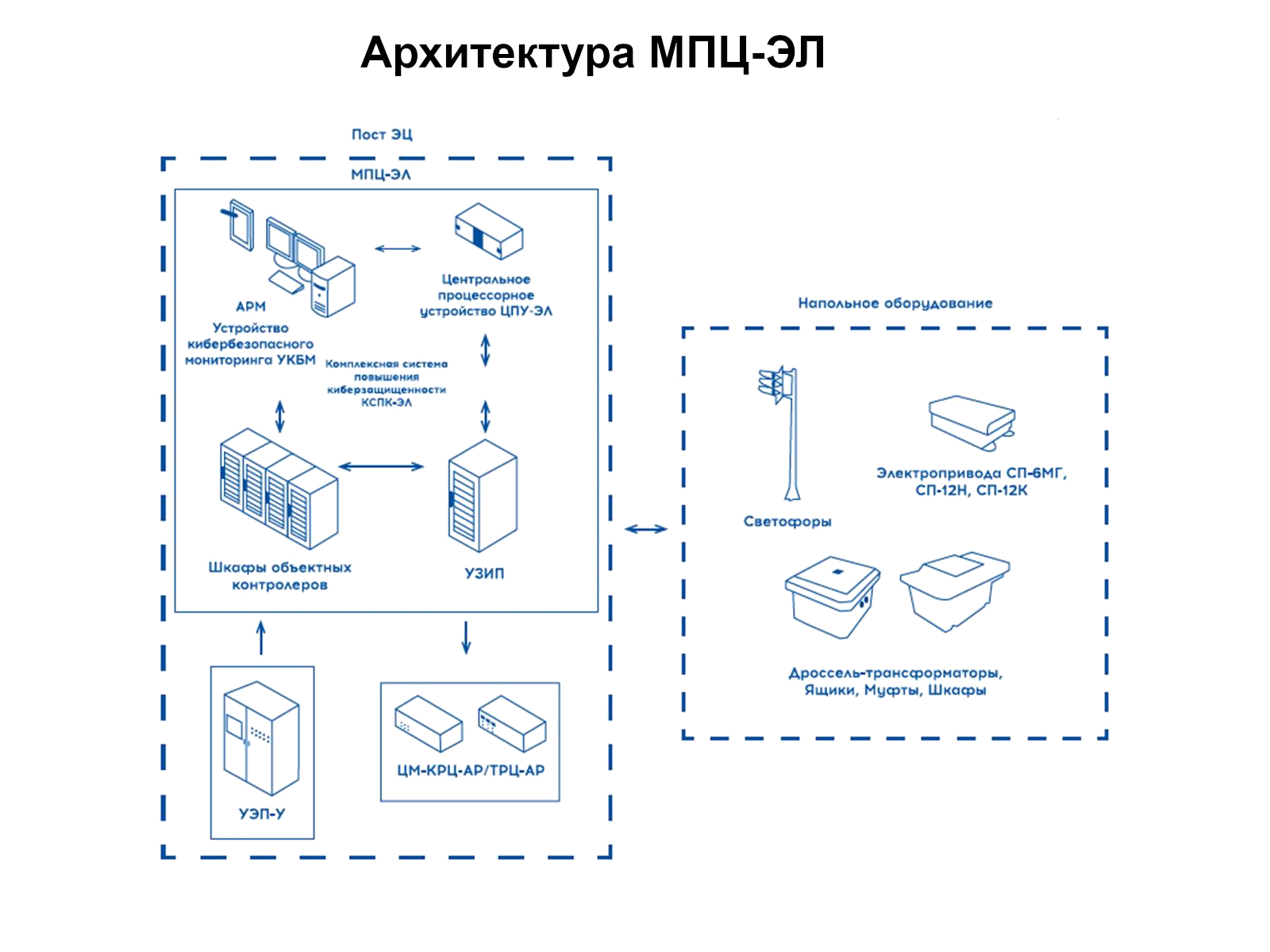

Конфигурация системы МПЦ-ЭЛ

Аппаратное обеспечение МПЦ-ЭЛ реализуется в виде иерархической структуры:

[топ]Уровень информационного обеспечения

содержит АРМ ДСП и АРМ ШН, а также дополнительные устройства сопряжения с информационными системами различного значения. АРМ ДСП предназначен для ввода и отображения команд ДСП, отображения состояния станционных и перегонных объектов. АРМ ШН позволяет вести сбор и обработку диагностической информации о техническом состоянии устройств автоматики на станции, прогнозировать появление отказов и оптимизировать процесс технического обслуживания.

[топ]Уровень логической обработки информации

включает в себя ЦПУ, которое обеспечивает обработку информации о состоянии объектов станции, прилегающих перегонов, передачу информации на уровень информационного обеспечения; реализует функции управления логикой установки и отмены маршрута, управление сигнальными показаниями светофоров и стрелками, замыкания и размыкания маршрутов с соблюдением условий безопасности.

[топ]Уровень интерфейса ввода/вывода

состоит из устройств, обеспечивающих бесконтактное взаимодействие ЦПУ со стрелочными электроприводами и светофорами, а также взаимодействие с объектами контроля и управления посредством релейно-контактного интерфейса.

Эксплуатация системы

МПЦ-ЭЛ внедрена более чем на 150 объектах РЖД

Экспертная оценка системы МПЦ-ЭЛ разработки ОАО "ЭЛТЕЗА"

• Положительно заключение Центра кибербезопасности АО 'НИИАС'
• Заключение Министерства промышленности и торговли Российской Федерации о подтверждении производства промышленной продукции на территории Российской Федерации
• Сертификат соответствия №3982 ФСТЭК России на отсутствие недекларированных возможностей ПО
• Декларация соответствия требованиям технического регламента Таможенного союза ТР ТС 003/2011
• Сертификация по европейскому стандарту на соответствие системы менеджмента бизнеса ОАО "ЭЛТЕЗА" и филиалов компании требованиям IRIS
• Сертификат о происхождении товара по форме СТ-1

Руководители разработки

Кирносов Павел Викторович
Гоман Евгений Александрович
Фурсов Сергей Иванович

Ссылки

Смотрите также: МПЦ-ЭЛ-20
