МПЦ-ЭЛ-20

МПЦ-ЭЛ-20 - микропроцессорная централизация стрелок и светофоров совместной разработки ОАО "ЭЛТЕЗА", ООО "1520 Сигнал", ООО "Кибертех-Сигнал".

Назначение и область применения

Система автоматизирует процессы контроля и управления объектами ЖАТ, обеспечивая безопасность движения поездов и заданной пропускной способности. МПЦ-ЭЛ-20 предназначена для повышения уровня интеграции со смежными системами и устройствами ЖАТ, автоматизации функций диагностики, повышения культуры эксплуатации и обслуживания устройств.

Система эксплуатируется на железнодорожных станциях и прилегающих перегонах любой конфигурации и пропускной способности, и при любом виде тяги поездов. МПЦ-ЭЛ-20 применяется на вновь строящихся станциях и при реконструкции или капитальном ремонте, с полной заменой оборудования либо с сохранением напольного оборудования.

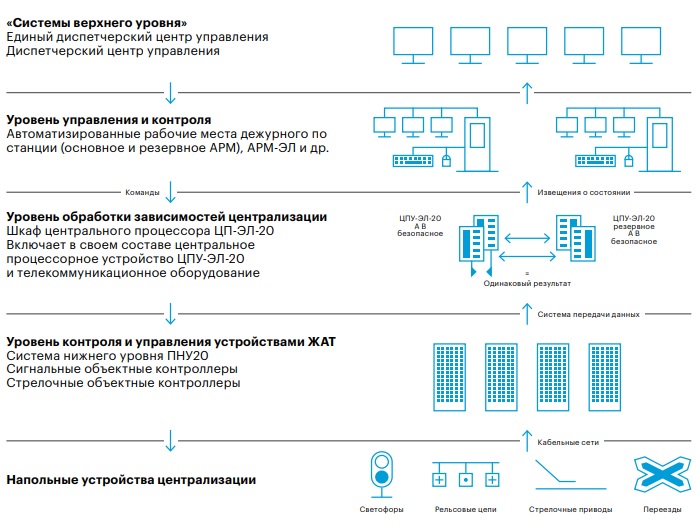

Структура системы

1. Автоматизированное рабочее место дежурного по станции АРМ-ЭЛ-20
2. Центральное процессорное устройство ЦПУ-ЭЛ-20
3. Платформа нижнего уровня ПНУ20

Основные технические характеристики

• Архитектура двухканальная, резервируемая
• Конфигурация централизованное или распределенное размещение технических средств подсистем
• Производительность емкость: до 1000 логических объектов;
• время готовности: не более 1 с;
• время реакции: не более 1 с;
• время цикла: не более 500 мс;
• время хранения архива АРМ: не менее 60 дней;
• время хранения архива ЦПУ-ЭЛ-20: не менее 30 дней
• Надежность средняя наработка до отказа: не менее 40000 ч;
• среднее время восстановления: не более 2 ч;
• коэффициент готовности: не менее 0,9998;
• полный средний срок службы: не менее 25 лет;
• средний срок сохраняемости: не менее 5 лет
• Функциональная безопасность уровень полноты безопасности УПБ 4 в соответствии с ГОСТ Р МЭК 61508-5-2012;
• интенсивность опасных отказов: не более 2х10-11 1/ч в соответствии с ГОСТ 33894-2016;
• вероятность трансформации приказа и/или статуса: не более 1х10-11
• ЭМС соответствует требованиям ГОСТ 33436.4-1
• Электробезопасность класс защиты человека от поражения электрическим током: 0I по ГОСТ 12.2.007.0;
• электрическая прочность и сопротивление изоляции токоведущих цепей: по ГОСТ 34012
• Пыле- и влагозащищенность класс защиты оболочек технических средств IP20 по ГОСТ 14254
• Электропитание параметры и характеристики определяются проектом
• Условия эксплуатации климатическое исполнение: ГОСТ 15150 УХЛ4,
• класс К1 по ГОСТ 34012,
• класс МС1 по ГОСТ 34012
• Окружающая среда температура: от 0 до +400С;
• влажность: 5-95% без конденсата;
• не допускается попадание прямых солнечных лучей;
• требования по охлаждению: при размещении в закрытом шкафу необходимо предусмотреть принудительный отток воздуха
• Обслуживание система, находящаяся в резерве, может обслуживаться без отключения централизации

Опытная эксплуатация

Система проходит опытную эксплуатацию на станции Пантелеево Северной железной дороги с 2021 года.
