Bram

Залетел в наши края локомотив с интелектуальным АнСУ-А, РВС 1-28 и с неисправностью "отказ АФУ".
Через "звонок другу" выяснилось, что настраивать надо АЖ в два лица. Один держит тангенту, а второй нажимает кнопку. (Спутать нельзя никак, кнопка одна и она очень большая.) Мало того, в меню надо разрешить с настройкой асу и обязательно проделать на двух частотах последовательно.
Странно, да.
Все сделал как в инструкции. Однако, опять отказ АФУ. И что самое интересное, надпись на дисплее появляется не сразу и не всегда. А если и появился, то на пол секунды и исчезает. Далее как будто все нормально. Т. е. в эфир (аварийное пониженное) 1 ватт, а на дисплее все ОК.
Ладно, беру с кармана анализатор антенн nano-vna. Идеальное КСВ на 2,175. На 2,150 и 2,130 КСВ соответственно 4,2 и 4,8.
Что самое интересное, в другой секции аналогичная ситуация.
Кому попадались такие АнСУ? Какие впечатления?

beatl

Так и называется, Ансу-а? Не МКС?

Bram

Да. Информации в интернете нет. Похоже, изделие сырое, необкатанное. Месяц, как установили.

Bram добавил 01.01.2022 в 10:19




Bram добавил 01.01.2022 в 10:24

beatl

Ну, так хотя бы генезис понятен.))
Сначала появилась гмв-антенна "палка", которая типа не нуждалась в согласовании.
Потом МКС для её согласования.
Теперь решили придумать ансу-а для согласования всех типов антенн: и "палок" и "верёвок".

beatl

Вот тут только упоминание есть о палочной применимости данного ансу.
https://www.irz.ru/products/20/83.htm

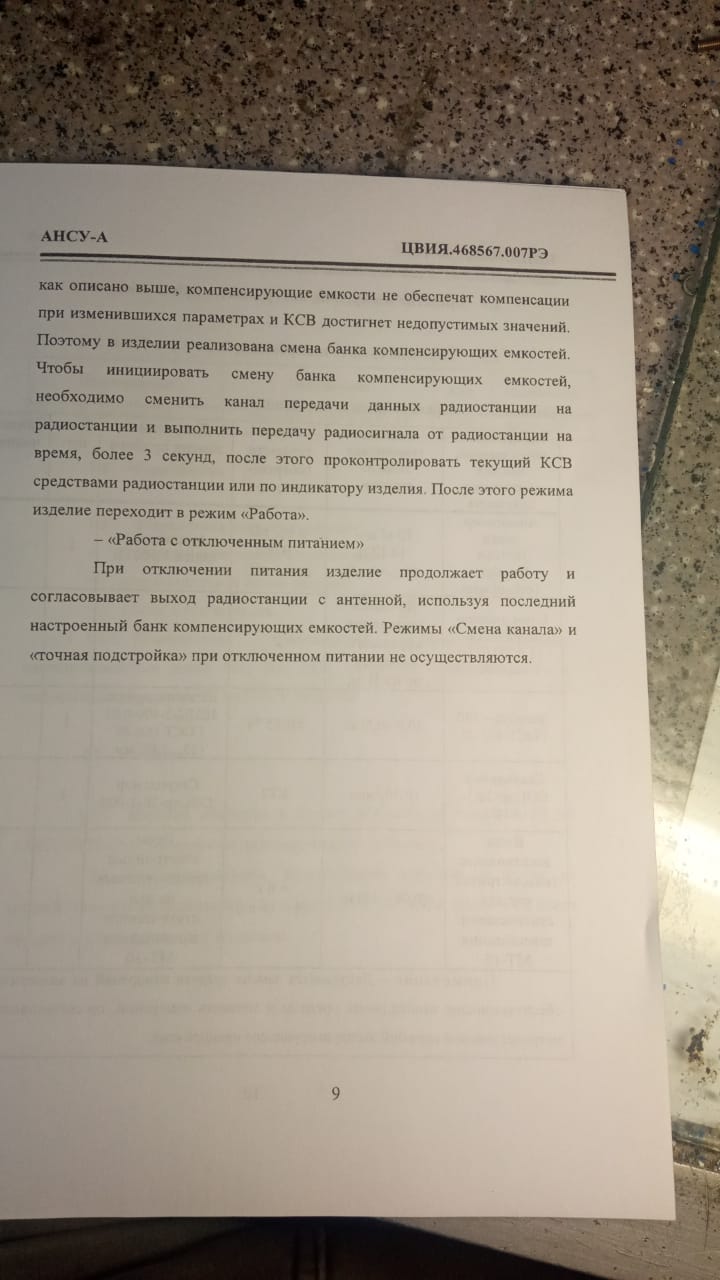

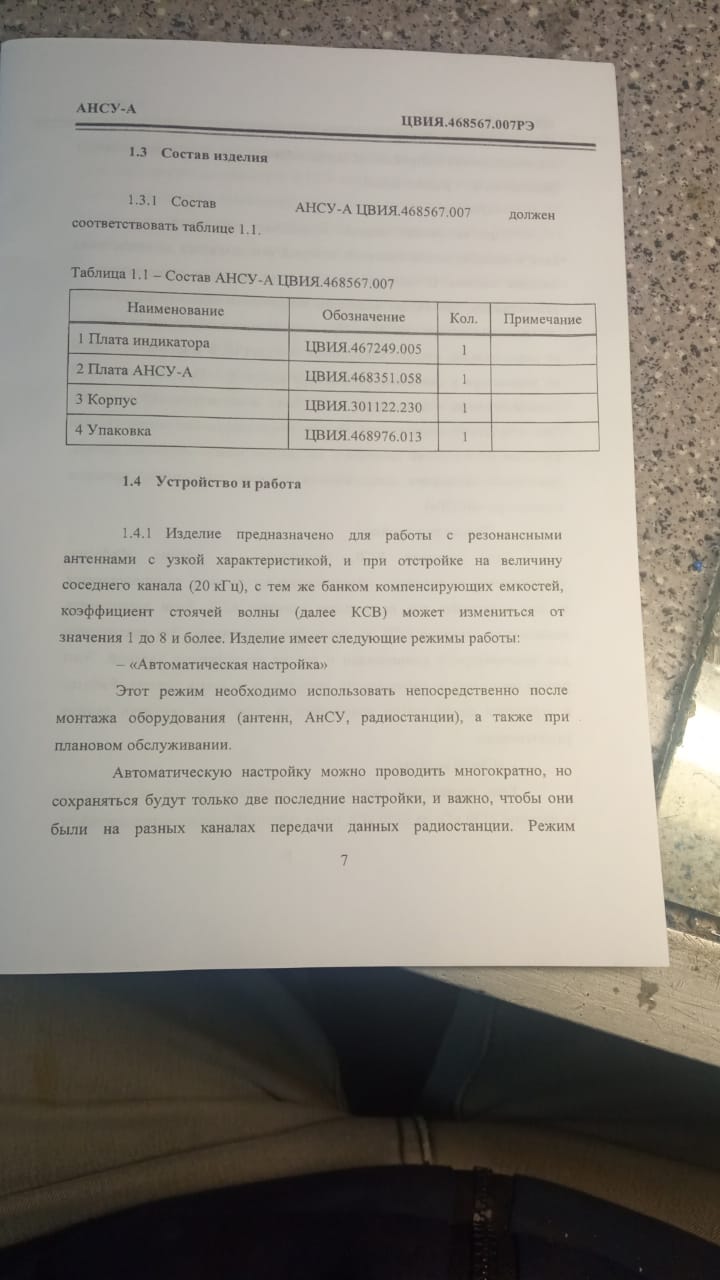

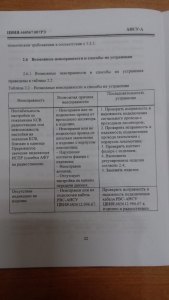

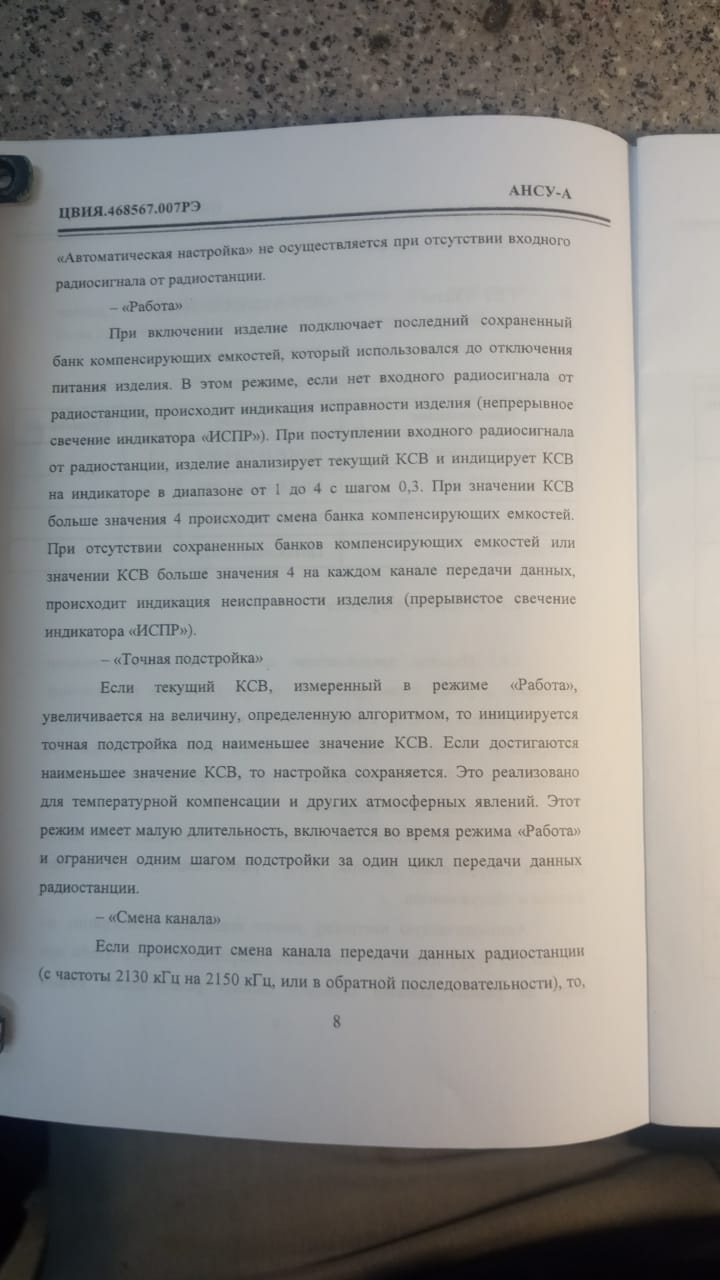

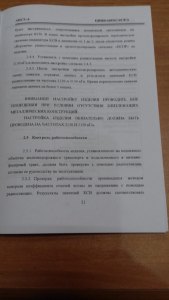

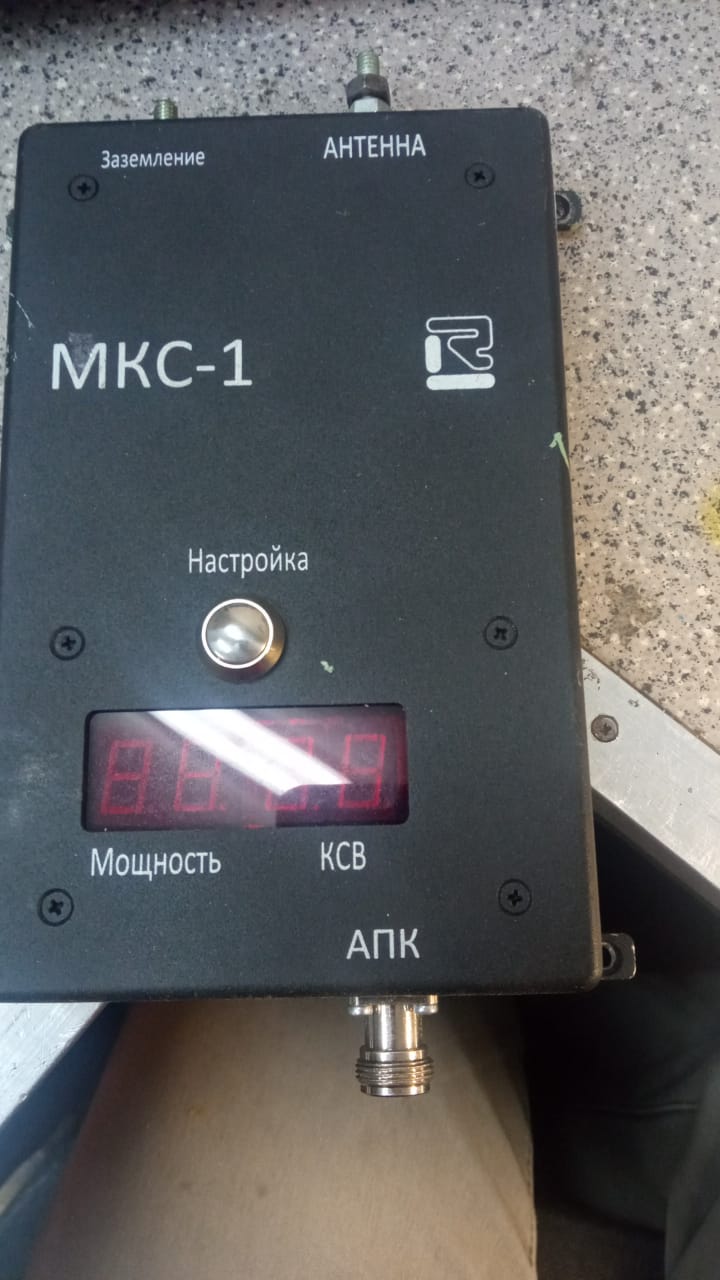

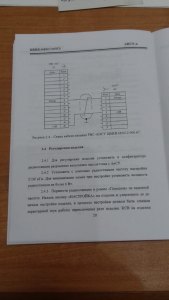

У нас есть книжка от АНСУ-А и блоки МКС присланные в ремонт, которые судя по всему аналогичны по принципу действия.

https://www.rclab.ru/sites/default/f...alm_2130_1.pdf

ИМХО - перемудрили. Ничего настолько сложного в обычной настройке АНСУ не было, чтобы внедрять подобную автоматизацию.

Миниатюры



Bram

beatl, спасибо.
Вон ано чо, Михалыч (С).
Я то подумал шутку про МКС (космическая станция).С этими изделиями впервые сталкиваюсь. С двухканальной настройкой понятно. Запоминание положение реле для каждого канала. И похоже там поляризованные реле, раз сохраняют положение даже при отсутствие питания.
То что писал выше, антенна и ансу не согласованы. Или у антенны не хватает индуктивности, или у АНСУ не хватает емкости. РВС-1-28 через раз "видит" отказ АФУ. ПО корявое.

mawal2

микропроцессорное управление

mawal2 добавил 16.01.2022 в 02:05
если не ошибаюсь, то ваше АНСУ получает питание только по коаксиальному кабелю?

Bram

Ну это и так понятно. Перебор ёмкостей до минимальной КСВ. Питается устройство отдельным кабелем. Для полного согласования с "палкой" не хватает ёмкостей.
А про корявое ПО это относится к самому РВС.
У старых моделей индикация уровня КСВ на дисплее происходит в тригерном режиме. То есть, при нажатии тангенты сначала индикация ">4" и так сохраняется до отпускания тангенты.
А сдесь сначала в мгновение ">4", а затем "1.0". Иногда может и без ">4". Такое безобразие на обоих каналах. Обслуживающий слесарь может ошибочно принять показание за идеальную настройку.
Вот такой вот косяк. И АСУ не настроен, и на дисплее всё зашибись.

mawal2

Это к тому, что реле, вероятнее всего, обычные и это, потенциально, возможный источник проблем, эксплуатация покажет.
А настройки хранятся в ППЗУ.

mawal2 добавил 16.01.2022 в 14:00
Возможно, со старой прошивкой РВС и антенной АМЛ, в которой используется аналогичный блок, возникли глюки.

Какая антенна используется у вас?

Bram

Прочтите последние строки.



Bram добавил 16.01.2022 в 18:29
Антенна вроде АЛ-2130. Я с такими впервые сталкиваюсь.

beatl

Вот интересно... Коммутация реле в стиральной машине производится при закрытом симмисторе, дабы не жечь напрасно контакты. Да что там, даже ископаемый ВЛ60 коммутирует ЭКГ так, чтобы уменьшить его износ. Почему современные разработки наших электронщиков действуют так, словно про электрическую эррозию они никогда не слышали.

mawal2

читал, поэтому и спросил у Вас, как подается питание.
Однозначно ответить могут только разработчики или вскрытие.
Начал бы прежде всего с питанияпроверил как подается,с радиостанции или еще откуда, в вашем случае в коаксиальный кабель врезается адаптер.
Если питание, как положено по инструкции, подается с радиостанции, то логично проверить напряжение, не просаживается или, особенно учитывая проблемы с ИРБИСАМИ.

mawal2 добавил 16.01.2022 в 19:45
наверное АЛМ-2130
Хорошая антенна,понравилась и разработчики молодые и толковые
Можно начать с самого начала, проверить работу АНСУ с эквивалентом, проверить резонанс самой антенн, если правильно помню должно быть около 2мГц, ну и проверить питание на блок АНСУ

beatl

настройка МКС

Попробуйте РЖДТьюб - видеохостинг для железнодорожников!
Был неправ. На "веревку", обычную антенну тоже настраивается.
Питание на этот блок самостоятельно подает только РЛСМ. Остальные радиостанции требуют адаптер, включенный в разрыв коаксиального кабеля и загоняющий туда питание.

Bram

Прибыли заводчане в КРП (150 км от нашего КП).
По телефону рассказал все свои видения.

mawal2

Заводчане какие ?
Ижевск?
И что сказала "золотая рыбка"?
