23.07.2020, 00:30
|
#46 (ссылка) | |
|
Кандидат в V.I.P.
Регистрация: 11.09.2015
Сообщений: 37
Поблагодарил: 36 раз(а)
Поблагодарили 0 раз(а)
Фотоальбомы:
не добавлял
Репутация: 0
|
Цитата:
|
|
|
Цитировать 0 |
|
23.07.2020, 01:29
|
#47 (ссылка) | |
|
Кандидат в V.I.P.
Регистрация: 08.07.2020
Сообщений: 88
Поблагодарил: 5 раз(а)
Поблагодарили 23 раз(а)
Фотоальбомы:
не добавлял
Репутация: 39
|
Цитата:
1.Погромче покричим тут, может найдется в электронном виде, тем более что Вы меня опередили тоже хотел поспрашивать, у меня не хватает двух листов 139-140 и 141-142. 2. Если не найдется, тогда спросим у местных знатоков сканирования про лучшее разрешение и может не спешно отсканирую. P.S.: Это инструкция к 43РТС и 42РТМ и если вам надо что то срочно, дайте знать. Лучше в ЛС, тем более нашел вариант включения блока 2 отдельно и от 24В. |
|
|
|
Цитировать 0 |
| Поблагодарили: |
Данный пост получил благодарности от пользователей
|
|
23.07.2020, 13:22
|
#48 (ссылка) | |
|
Кандидат в V.I.P.
Регистрация: 11.09.2015
Сообщений: 37
Поблагодарил: 36 раз(а)
Поблагодарили 0 раз(а)
Фотоальбомы:
не добавлял
Репутация: 0
|
Цитата:
|
|
|
|
Цитировать 0 |
|
23.07.2020, 13:56
|
#49 (ссылка) |
|
Кандидат в V.I.P.
Регистрация: 08.07.2020
Сообщений: 88
Поблагодарил: 5 раз(а)
Поблагодарили 23 раз(а)
Фотоальбомы:
не добавлял
Репутация: 39
|

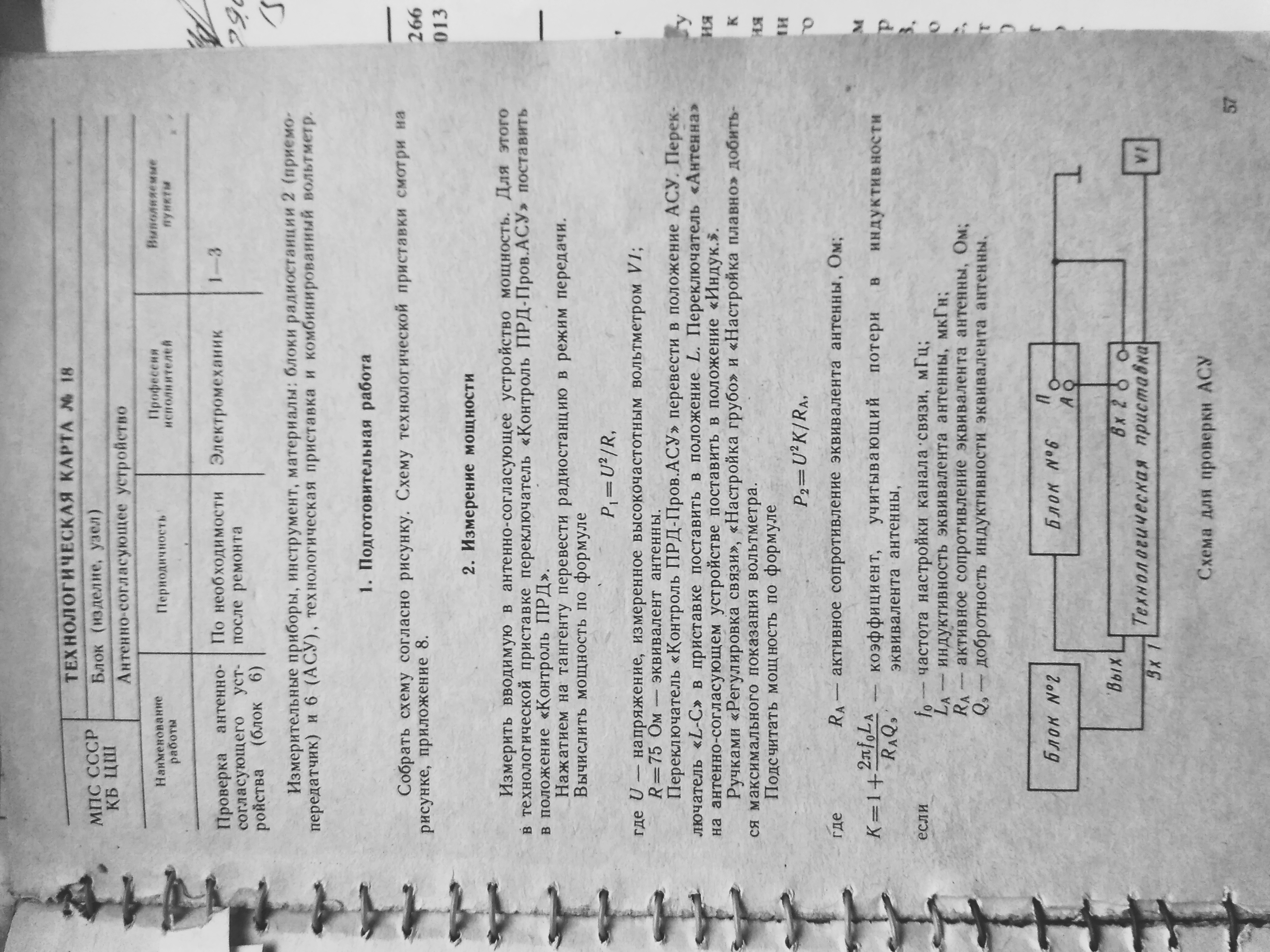

По мотивам "ИНСТРУКЦИИ", там схема нарисована довольно путано:

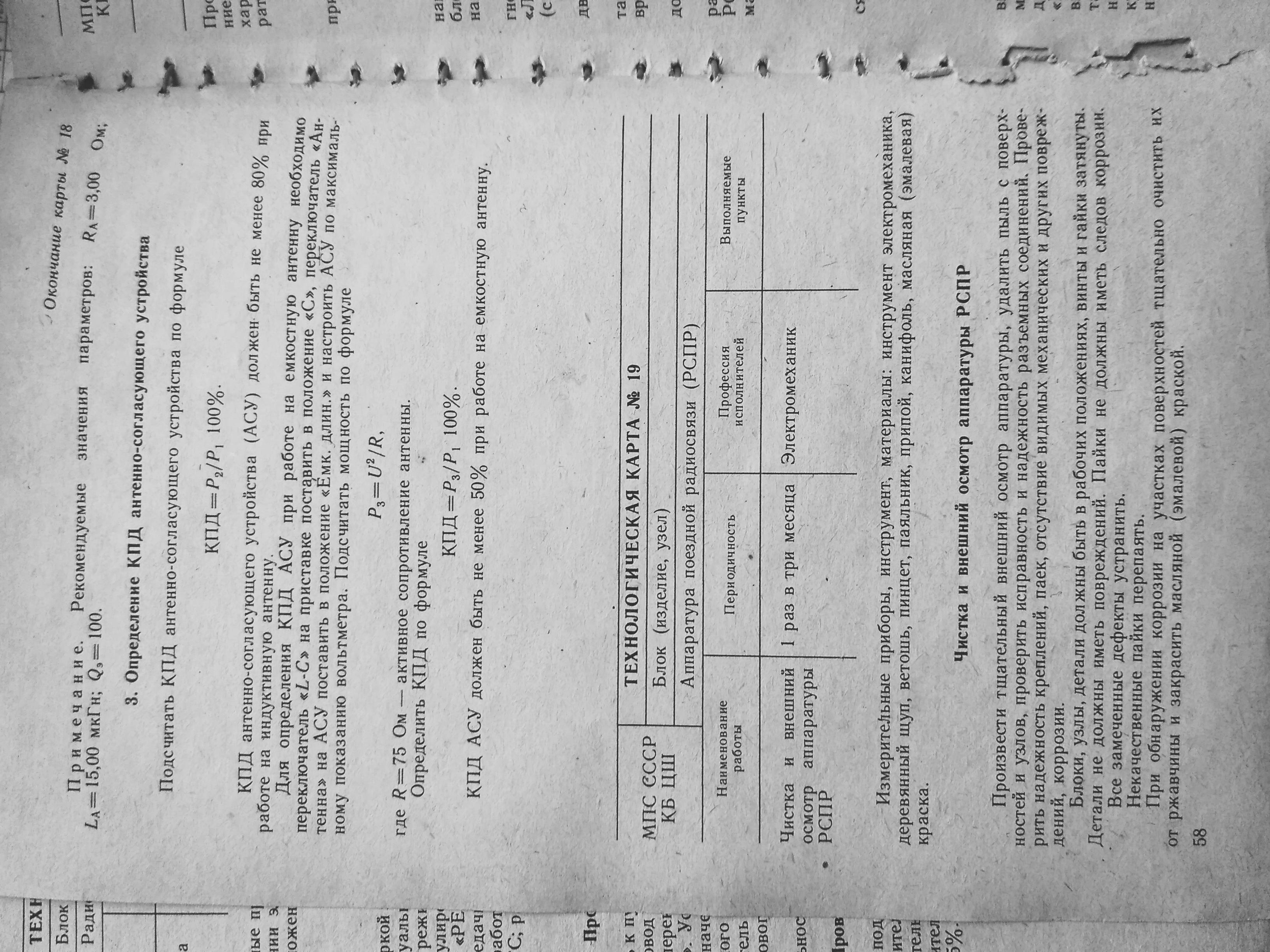

 1. Измеряем напряжений на нагрузочном сопротивлении и вычисляем выходную мощность передатчика. 2. Измеряем напряжение на сопротивлении эквивалента антенны и вычисляем, с учетом потерь в индуктивности эквивалента, выходную мощность на выходе АСУ. Естественно, что АСУ должно быть настроено. Для проверки пределом настройки АСУ индуктивность эквивалента можно сделать изменяемой. mawal1 добавил 23.07.2020 в 13:56 P.S.: Забыл, КПД АСУ находим как отношение выходной мощности на выходе АСУ к выходной мощности передатчика при работе на нагрузочное сопротивление. Последний раз редактировалось mawal1; 23.07.2020 в 13:56. Причина: Добавлено сообщение |
|
|
Цитировать 0 |
| Поблагодарили: |
Данный пост получил благодарности от пользователей
|
|
05.08.2020, 23:34
|
#50 (ссылка) |
|
Кандидат в V.I.P.
Регистрация: 08.07.2020
Сообщений: 88
Поблагодарил: 5 раз(а)
Поблагодарили 23 раз(а)
Фотоальбомы:
не добавлял
Репутация: 39
|
Нагрузка 50 Ом
 Десять резисторов МЛТ-2 510 Ом Суммарное сопротивление 53 Ом Изготавливалось для проверки КВ радиостанций и, несмотря на "неправильную" конструкцию, РВС-1 ругается что КСВ=1 ( на КВ ) При выходной мошности передатчика 14 Вт ощутимо греется, поэтому использую для кратковременных измерений. Подключен высокочастотный детектор прибора В7-15 или аналогичного и радиостанция.
|
|
|
Цитировать 0 |
| Комментариев к сообщению: 4 (нажмите, чтобы увидеть) Нажмите здесь, чтобы написать комментарий к этому сообщению |
| Поблагодарили: |
Данный пост получил благодарности от пользователей
|
|
06.10.2020, 16:47
|
#51 (ссылка) |
|
Кандидат в V.I.P.
Регистрация: 03.11.2010
Сообщений: 1
Поблагодарил: 1 раз(а)
Поблагодарили 2 раз(а)
Фотоальбомы:
не добавлял
Репутация: 0
|

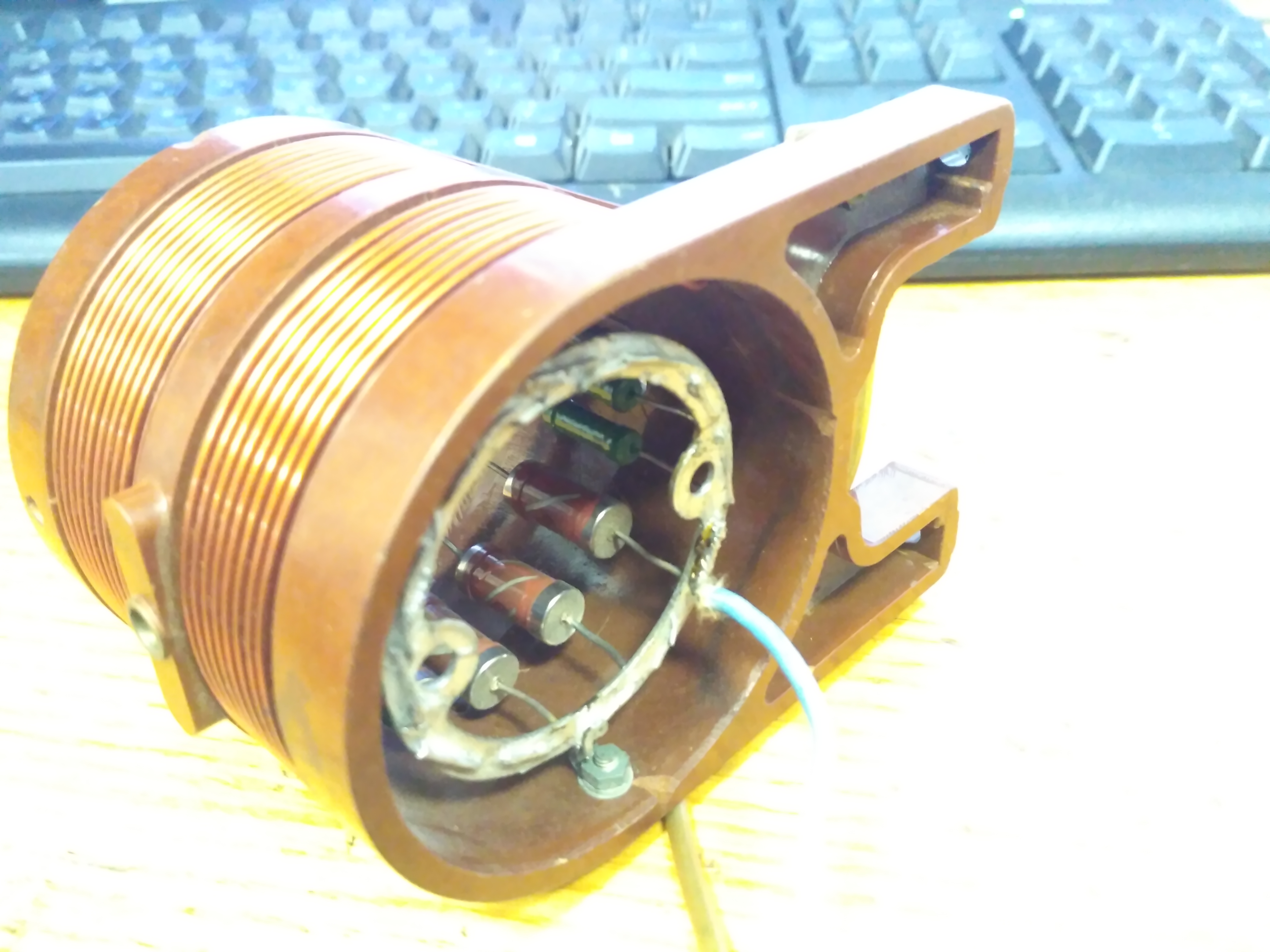

мы использовали большую катушку от АСУ ЖР-3М
сейчас используем стенд Владимирского РЗ для РС46МЦВ Последний раз редактировалось boroda4; 06.10.2020 в 16:59. |
|
|
Цитировать 0 |
| Поблагодарили: |
Данный пост получил благодарности от пользователей
|
|
13.10.2020, 11:27
|
#52 (ссылка) | |
|
Кандидат в V.I.P.
Регистрация: 08.07.2020
Сообщений: 88
Поблагодарил: 5 раз(а)
Поблагодарили 23 раз(а)
Фотоальбомы:
не добавлял
Репутация: 39
|
Цитата:
Неужели за эти десятилетия не появилось ничего нового? P.S.: жалко разбирать АСУ ЖР-3М ради катушки, которую легко намотать самому. |
|
|
|
Цитировать 0 |
|
16.02.2021, 00:28
|
#53 (ссылка) |
|
Кандидат в V.I.P.
Регистрация: 08.07.2020
Сообщений: 88
Поблагодарил: 5 раз(а)
Поблагодарили 23 раз(а)
Фотоальбомы:
не добавлял
Репутация: 39
|
Катушка индуктивности 15 мкГн.
Каркас напечатан на 3D принтере.
|
|
|
Цитировать 0 |
| Поблагодарили: |
Данный пост получил благодарности от пользователей
|
|
17.02.2021, 07:42
|
#54 (ссылка) |
|
V.I.P.
Автор темы
Регистрация: 27.09.2012
Адрес: Уфа, с. Нагаево
Возраст: 60
Сообщений: 441
Поблагодарил: 60 раз(а)
Поблагодарили 64 раз(а)
Фотоальбомы:
не добавлял
Репутация: 114
|
mawal1, а размеры можно? Может пропиленовая труба подойдёт?
|
|
|
Цитировать 0 |
|
18.02.2021, 07:57
|
#55 (ссылка) | |
|
Кандидат в V.I.P.
Регистрация: 08.07.2020
Сообщений: 88
Поблагодарил: 5 раз(а)
Поблагодарили 23 раз(а)
Фотоальбомы:
не добавлял
Репутация: 39
|
Цитата:
Длина намотки около 70 мм Провод 1.45мм Длина провода 4.2-4.4 м Можно и полипропиленовую, можно и без каркаса, с плотной намоткой или по типу ЗК. В нашем случае конструкционное исполнение катушки не важно. Немного позже покажу еще один вариант исполнения. |
|
|
|
Цитировать 0 |
| Поблагодарили: |
Данный пост получил благодарности от пользователей
|
