Здравствуйте товарищи! Вот появился у меня МТ-2.
Но вот проблема в том что не знаю как подключить. Если кто знает подскажите)) Буду благодарен.

roggab

Неужели никто не знает?))

Механик 123

ШНС СЦБ

Вам бы тоже не мешало бы знать где найти. Я не про гугл

__________________
Ничто и никто не изменит внутреннего существа моей души, я пойду своим прямым путем, буду делать все, что сочту полезным и честным не только для себя, но и для окружающих, и передам это знамя потомкам...

roggab

Вот за это огромное спасибо))

roggab

Интернет, то и может помочь. Но мне вкратце нужно знать, что нужно для него) Трансформатор, сам МТ-2 и лампа так? Или ещё реле?

Александр

Нет. Нужен источник постоянного тока на напряжение 12 или 24 В.
А уж какой он будет - решать вам. Хоть на трансформаторе с выпрямителем, хоть импульсник - разницы нет.
Главное - правильно включить обмотки МТ: при 12 В параллельно, при 24 В - последовательно.
Если маленькая лампочка типа коммутаторной - можно без реле.
Если лампочка помощнее - берите реле.

__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.

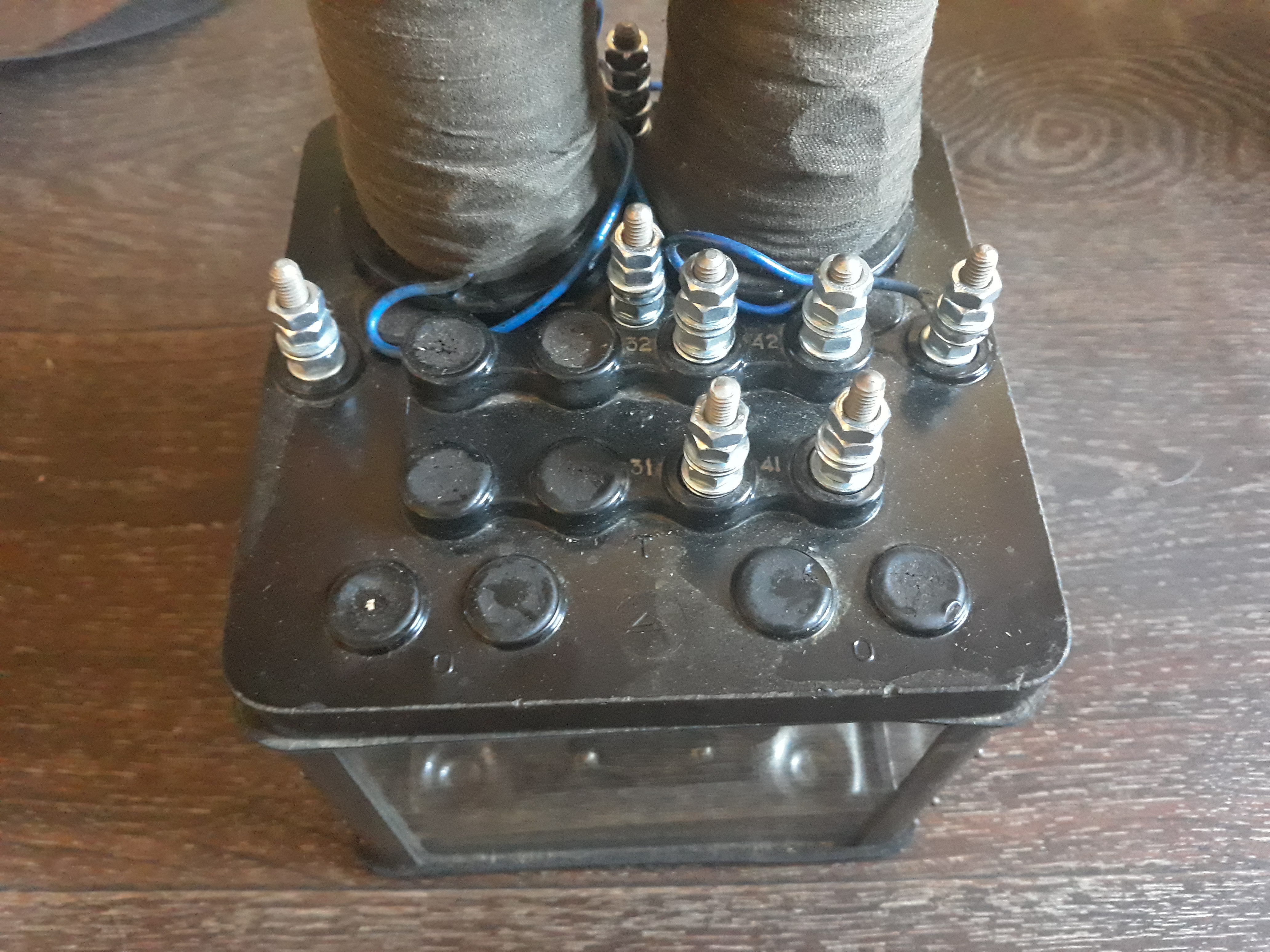

roggab

Задачка предстоит интересная)

Миниатюры



ШНС СЦБ

Мы здесь не осуждаем, мы здесь помогаем, ну и воспитываем, если это кому-нибудь нужно...



это не про Вас

__________________
Ничто и никто не изменит внутреннего существа моей души, я пойду своим прямым путем, буду делать все, что сочту полезным и честным не только для себя, но и для окружающих, и передам это знамя потомкам...

roggab

Пожалуйста подскажите поподробнее, 2 провода 12В куда подключать, на 3,4 контакт? У меня параллельное подключение.

Александр

4 пост нижняя картинка (пунктирная линия). Перемычку 1-3 между катушками снять

__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.

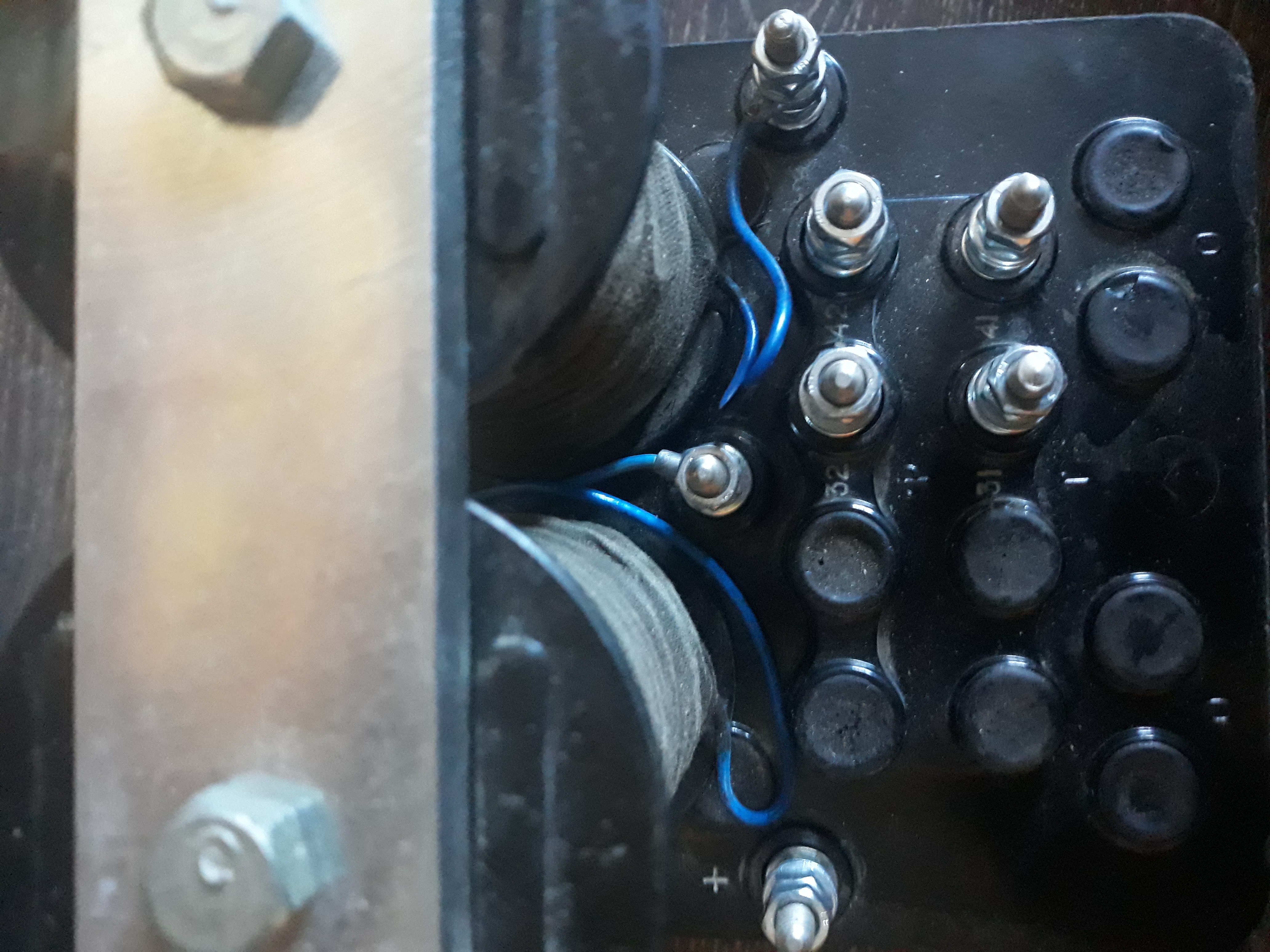

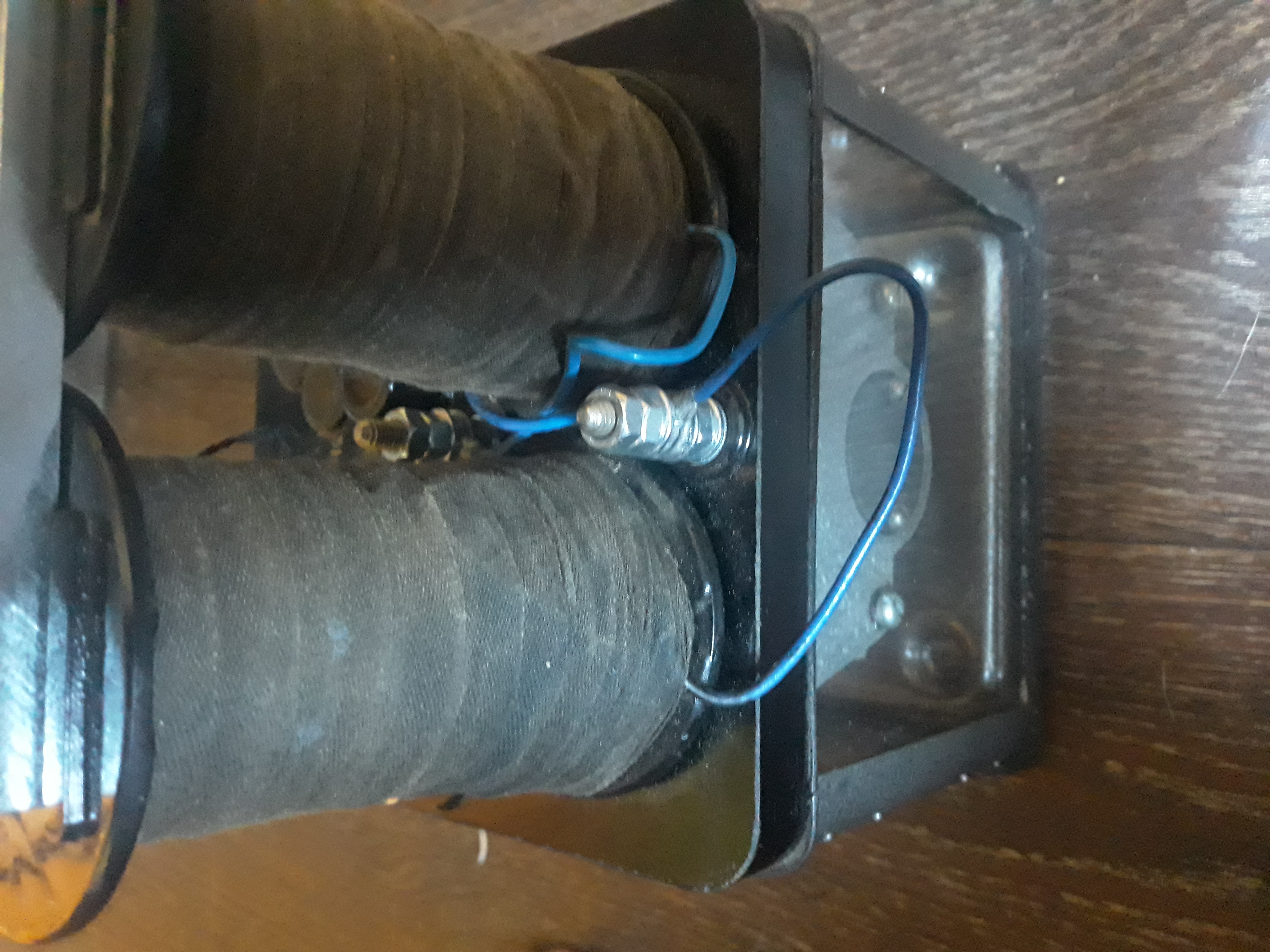

roggab

Так у меня и нету перемычки вроде.
И да у меня МТ-2, а не МТ-2М

Миниатюры



roggab

Ладно, решить мой вопрос не удасться) Я хотел просто протестировать его что он в рабочем состоянии, видимо не удасться.

vetal

На выводе МТ-2 возле которого нарисован "+" подключай +12В. Затем крайний правый вывод правой обмотки (синий провод) снимаешь с крайнего правого вывода и подсоединяешь его к среднему выводу между катушек, туда где подключён один синий провод от левой катушки. Потом на средний вывод сзади катушек третьим проводом подключаешь -12В.

vetal добавил 18.03.2022 в 15:40
Исправил сообщение, что -12В подключаешь к среднему выводу сзади катушек, а не к тому что спереди, иначе будет КЗ!!!!

roggab

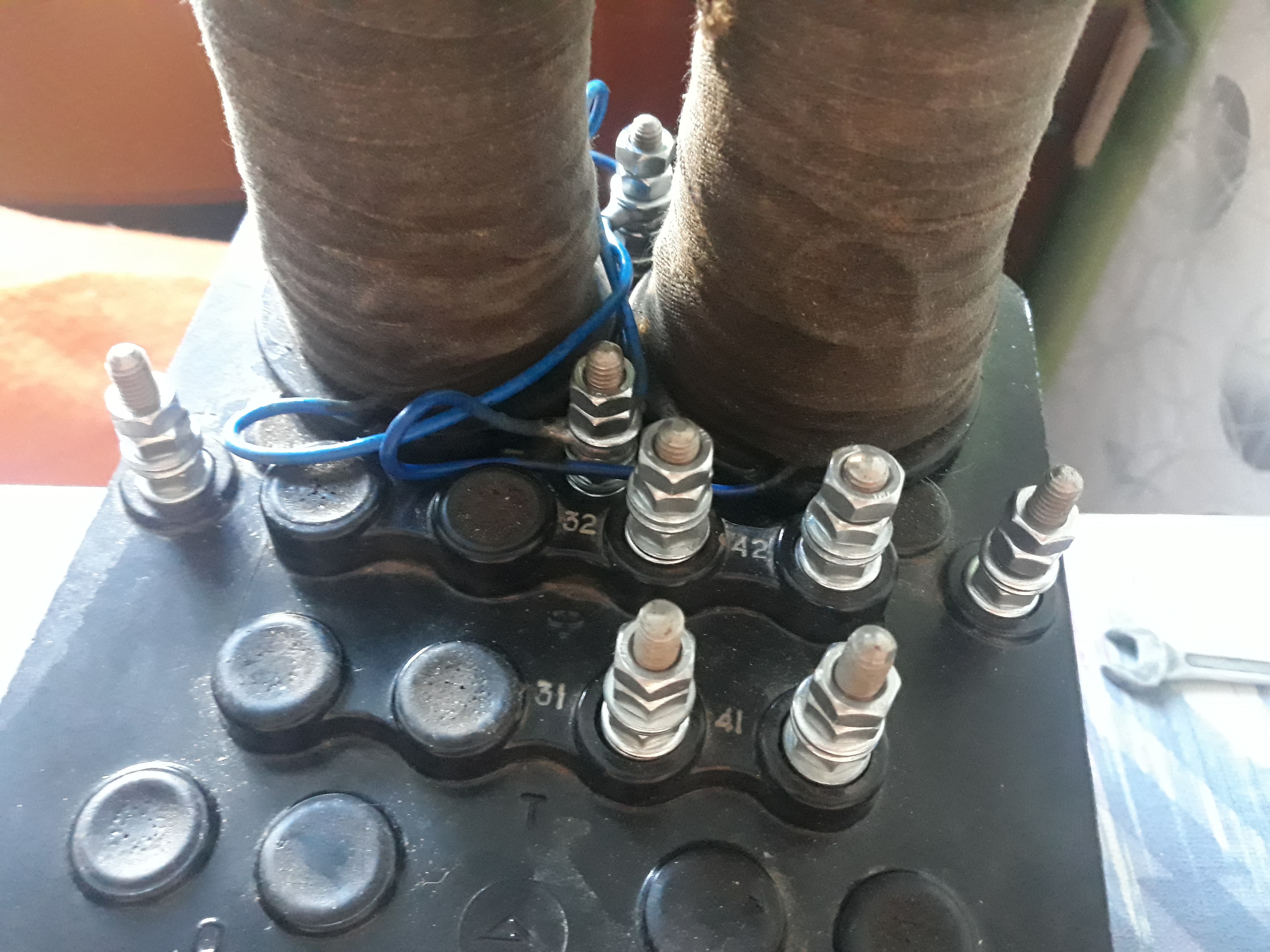

Вот так?
