roggab

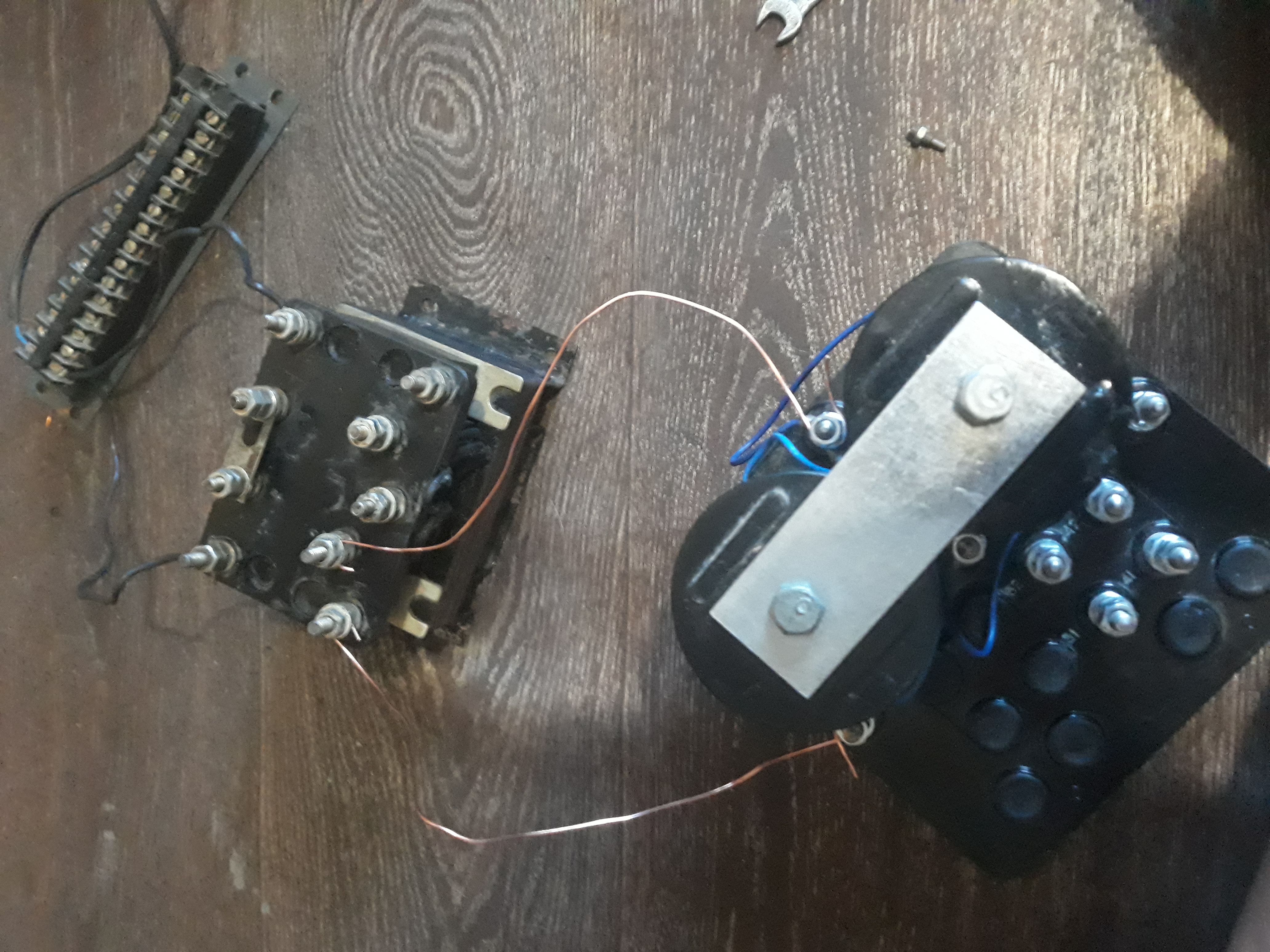

Вот так к примеру да?

Миниатюры



vetal

Да. Теперь +12В источника питания подключаешь к крайнему левому выводу - он на корпусе обозначен знаком "+", а провод -12В источника питания подключаешь к среднему выводу ЗА катушками (туда где уже подключены два синих провода от катушек).

vetal добавил 18.03.2022 в 18:05
На картинке вроде вижу трансформатор, но не вижу диодного моста. На МТ-2 надо подавать постоянное напряжение. Минус 12В подключаешь сзади реле как на фото, а плюс 12 вольт к крайнему левому выводу как на фото.

roggab

Спасибо! Всё понял, а вот какой минимальная мощность в А должна быть?

vetal

Сопротивление обмотки одной катушки 300 Ом. При параллельном включении двух катушек их общее сопротивление будет 150 Ом. Поэтому мощность источника питания 12В должна быть не менее 1Вт. Ток через обмотки катушки будет протекать около 0,1А.

roggab

Так как у меня нету + и минуса решил подключить через провода от пк от вентиляторов) Нее всё молчит никакого движения((

vetal

Если используете блок питания от компьютера, то там жёлтый провод - это +12В, а чёрный провод - это -12 вольт. Главное не сделайте случайно КЗ между проводами, иначе силовые транзисторы и ШИМка могут "сгореть".

vetal добавил 18.03.2022 в 19:02
Мультиметр какой-нибуть есть? Есть чем прозвонить цепочку и измерять сопротивление?

Александр

Искра при подключении есть?
Если есть - возможно, неправильная полярность одной из обмоток.
Если искры нет - или неисправен источник, или неисправен подгоночный контакт МТ. Попробуйте качнуть корпус МТ.
Чёрный 0, жёлтый +12, красный +5, оранжевый +3,3.
Синий минус 12

__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.

vetal

В контексте обсуждаемой темы питания МТ-2, чтобы не путать автора, на некоторое время черный провод мог бы побыть и -12В.

roggab

Мультиметр есть. Но я возможно спалил его так как когда пытался подключить переменным((((((((( Можно ли мультиметром узнать исправен он или нет?

vetal

Поставить мультиметр в режим прозвонки или измерения сопротивления и замкнуть щупы между собой. Прибор должен показать ноль или единицы Ом.

roggab

Я отправлю вам свой номер телефона в лс. Давайте свяжемся по ватцапу. Я видео включу и наглядно поможете с ним.

roggab добавил 18.03.2022 в 19:32
Я про трансмиттер

roggab добавил 18.03.2022 в 19:39
Помогите по ватцапу если есть возможность: +79030950320

vetal

А, нет. Спалить трансмиттер переменкой не должны были.

roggab

Щас видео сниму.

Механик 123

Не обижайтесь, но с такими познаниями в электротехнике, на кой черт вам маятниковый трансмиттер?

roggab

https://youtu.be/y-aExdFgDaU
Вот видео.
