**Андрей13** · 08.05.2010, 10:59

Телеграмма №3/538 от 6.04.10 о переделке защелки плат реле ППР методом подгиба усика защелки на 2мм во внутрь при помощи плоскогубцев для более жёсткого сцепления платы и реле.

**IGOR77** · 08.05.2010, 11:19

Цитата:

Платы стоят нормально, повреждений не было. А менять намного проще без выключения, как прибор штепсельного типа.Раздали образец записи.

Для чего вам образец записи. Согласно ЦШ530 (прилож.3, п.7) для этой работы запись не требуется.

**Андрей13** · 08.05.2010, 11:43

Осталось теперь додумать разъемы на БДР и выключение из централизации при замене приборов в 2-х проводке канут в прошлое как и сама схема.
5-ти проводка,тональные РЦ пробили себе дорогу и уверенно скачут вперед.

**IGOR77** · 08.05.2010, 12:51

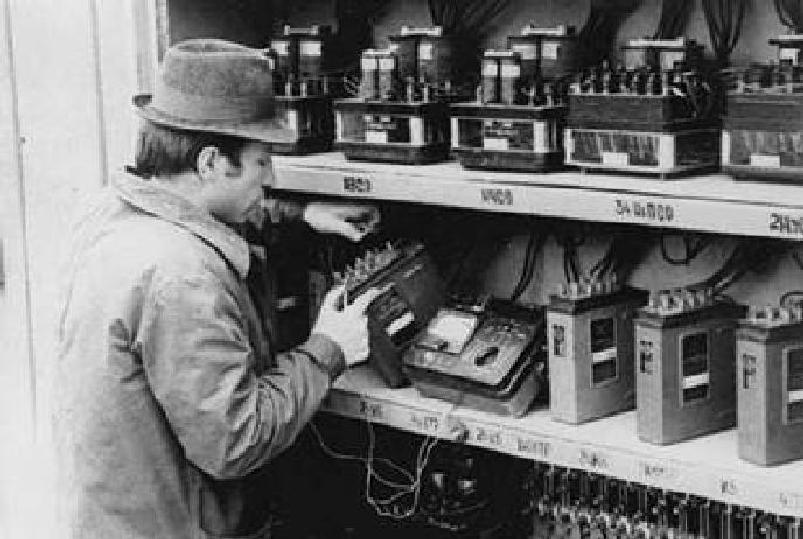

Даа.. Были времена когда механики работали в галстуках и шляпах, о том чтоб одеть жилет даже и речи не было. Жаль, что я не застал тех времен.
Андрей, спасибо за фото, если у кого есть фото механиков до 90-х годов, ну там старые плакаты с фото и т.д. может имеет смысл создать новую тему.

**НиколайМ** · 08.05.2010, 19:18

Хорошо, ППР, 4 провода да еще и плата. А что тогда СКПР, 12 проводов и без платы.

**navuhodon** · 31.05.2010, 02:33

Х

**Александр** · 31.05.2010, 07:55

Цитата:

Сообщение от navuhodon

КТО ЗНАЕТ..СТРЕЛКА НА ТРЕХФАЗНОМ КАКОЕ УДАЛЕНИЕ ОТ ПОСТА МАКС.ВОЗМОЖНОЕ?

И-288-02. Всё зависит от типа стрелки. Если вылезать за пределы таблиц, то или магистральное питание, или Л1, Л3 и Л2, Л4 в разных кабелях, иначе контрольная цепь будет неработоспособна из-за ёмкостной утечки.

AndreiSneg · 20.08.2012, 18:32

Цитата:

Сообщение от Андрей13

У нас на станции платы черные стоят, которые часто лопаются, даже отказы случались. Из чего эти желтые платы и были ли с ними проблемы???

Поляков Евген · 20.08.2012, 21:29

Цитата:

Сообщение от AndreiSneg

Сообщение от Андрей13

У нас тоже платы черные и материал не ахти. Недавно поимели отказ, стрелка не переводилась - контакт на Л2вылез из платы - поймали пассажирский. Теперь эпопея по изъятию этих плат если обнаружили малейшую трещину. Андрей, а где вы взяли платы из такого материала? У нас такие только на трансы приходили

**НиколайМ** · 22.08.2012, 21:33

Цитата:

Сообщение от navuhodon

.МОЖЕТ КТО ЗНАЕТ..СТРЕЛКА НА ТРЕХФАЗНОМ КАКОЕ УДАЛЕНИЕ ОТ ПОСТА МАКС.ВОЗМОЖНОЕ?

....несколько стрелок стоит на удалении от поста ЭЦ почти 5км, фазы - по три жилы...

**Александр** · 22.08.2012, 21:44

Цитата:

Сообщение от НиколайМ

....несколько стрелок стоит на удалении от поста ЭЦ почти 5км, фазы - по три жилы...

маловато будет:
http://scbist.com/scb/mu/i-288-02.zip

**НиколайМ** · 22.08.2012, 21:56

...уточнил в деж. механика: из поста ЭЦ уходит по четыре жилы, а там видимо из ближайшей муфты-по три...был сегодня возле стрелок, надо было самому посмотреть..

www.lepse.com · 23.02.2016, 16:08

Аппаратура управления и контроля - реальная альтернатива реле ППР

Стрелочный привод СП-6 с ДБУ и АУК. ОАО "ЛЕПСЕ"

Кучум · 18.01.2017, 17:34

Добрый вечер, Коллеги!
Подскажите номер в справочнике СКМТР розетки на реле ППР3-5000 для оформления заявки.

**MikeG** · 18.01.2017, 21:45

Цитата:

Сообщение от Кучум

Добрый вечер, Коллеги!
Подскажите номер в справочнике СКМТР розетки на реле ППР3-5000 для оформления заявки.

ППР - это не штепсельный прибор, поэтому розетки и нет для него. Тем более она же в основном в ПЯ устанавливается

08.05.2010, 11:43	#33 (ссылка)
Андрей13 Отважный Автор темы Регистрация: 24.06.2009 Адрес: квартира №13 Сообщений: 3,088 Поблагодарил: 435 раз(а) Поблагодарили 1399 раз(а) Фотоальбомы: 587 фото Записей в дневнике: 232 Репутация: 172	Осталось теперь додумать разъемы на БДР и выключение из централизации при замене приборов в 2-х проводке канут в прошлое как и сама схема. 5-ти проводка,тональные РЦ пробили себе дорогу и уверенно скачут вперед. Миниатюры __________________ Книги по СЦБ \| Книги путейцам \| Книги машинистам \| Книги движенцам \| Книги вагонникам \| Книги связистам \| Путеводитель на различные ветки форума Последний раз редактировалось Андрей13; 08.05.2010 в 12:13.
	Цитировать 0

08.05.2010, 12:51	#34 (ссылка)
IGOR77 Super V.I.P. Регистрация: 22.08.2009 Адрес: Ленинградская обл. Возраст: 48 Сообщений: 948 Поблагодарил: 136 раз(а) Поблагодарили 105 раз(а) Фотоальбомы: не добавлял Репутация: 81	Даа.. Были времена когда механики работали в галстуках и шляпах, о том чтоб одеть жилет даже и речи не было. Жаль, что я не застал тех времен. Андрей, спасибо за фото, если у кого есть фото механиков до 90-х годов, ну там старые плакаты с фото и т.д. может имеет смысл создать новую тему.
	Цитировать 0

08.05.2010, 19:18	#35 (ссылка)
НиколайМ Super V.I.P. Регистрация: 25.03.2010 Сообщений: 2,468 Поблагодарил: 1349 раз(а) Поблагодарили 1965 раз(а) Фотоальбомы: 118 фото Репутация: 383	Хорошо, ППР, 4 провода да еще и плата. А что тогда СКПР, 12 проводов и без платы.
	Цитировать 0

31.05.2010, 02:33	#36 (ссылка)
navuhodon V.I.P. Регистрация: 10.05.2010 Адрес: Rfpf[cnfy Сообщений: 195 Поблагодарил: 89 раз(а) Поблагодарили 6 раз(а) Фотоальбомы: не добавлял Записей в дневнике: 1 Репутация: -24	Х Последний раз редактировалось navuhodon; 11.08.2018 в 13:52.
	Цитировать 1

22.08.2012, 21:56	#42 (ссылка)
НиколайМ Super V.I.P. Регистрация: 25.03.2010 Сообщений: 2,468 Поблагодарил: 1349 раз(а) Поблагодарили 1965 раз(а) Фотоальбомы: 118 фото Репутация: 383	...уточнил в деж. механика: из поста ЭЦ уходит по четыре жилы, а там видимо из ближайшей муфты-по три...был сегодня возле стрелок, надо было самому посмотреть.. __________________ Все под одним небом живем, но горизонт у всех разный. [Конрад Аденауэр]
	Цитировать 0

18.01.2017, 17:34	#44 (ссылка)
Кучум Кандидат в V.I.P. Регистрация: 08.12.2015 Сообщений: 16 Поблагодарил: 0 раз(а) Поблагодарили 0 раз(а) Фотоальбомы: не добавлял Репутация: 0	Добрый вечер, Коллеги! Подскажите номер в справочнике СКМТР розетки на реле ППР3-5000 для оформления заявки.
	Цитировать 0
