ШНС КРП

Про это эквивалентное сопротивление мне всё понятно. А вот дальше я не поняла. Но дальнейшее решение как скажете, так сразу выложу.

__________________
Будьте добрее, когда это возможно. А это возможно всегда.

© Далай Лама

Просто инженер АиТ

Решение по ссылке http://fizportal.ru/electric-current-8 на мой взгляд какое-то мутное.

__________________
Не важна реальность, важно как мы к ней относимся!

Rafa

Просто инженер АиТ

"Вполне очевидно, что если отделить ее от цепи, то общее сопротивление этой цепи не изменится, т.к. число элементов (секций) бесконечно.", а вот она муть!

__________________
Не важна реальность, важно как мы к ней относимся!

Rafa

судя по тому результату который получил я общее

сопротивление цепи далеко не R

Rafa

Rafa добавил 06.04.2015 в 13:55
ЧУТЬ больше R

Rafa добавил 06.04.2015 в 13:56
МОЖЕТ ЭТО КАКАЯ-ТО АБСТРАКЦИЯ ?

Rafa добавил 06.04.2015 в 13:58
ЧТО ТО НЕ СХОДИТСЯ.

ШНС КРП

ВЫ лучше скажите, что дальше с этим результатом делать будете, потому что я не понимаю дальнейшее решение совсем. Или може сразу выложить это решение?

__________________
Будьте добрее, когда это возможно. А это возможно всегда.

© Далай Лама

Просто инженер АиТ

Можно написать маленькую прогу с рекурсивным вхождением и попробовать посчитать ну хотя бы для 100 шагов (цепочек).

__________________
Не важна реальность, важно как мы к ней относимся!

ШНС КРП

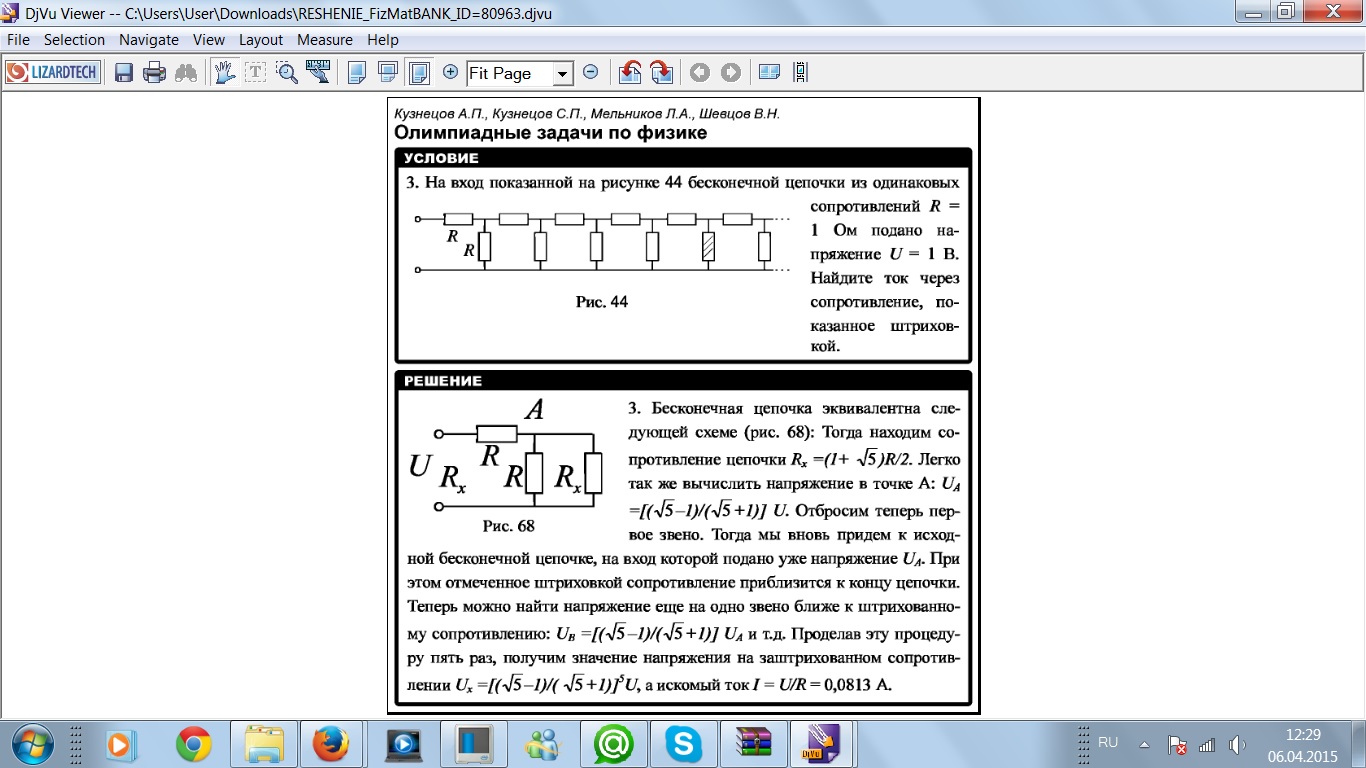

а вот и решение.

__________________
Будьте добрее, когда это возможно. А это возможно всегда.

© Далай Лама

ШНС КРП

Я пробовала считать сопротивление пока не шла решение в интернете. Сколько ни добавляй, оно получалось больше 1,6, но меньше 1,7.

ШНС КРП добавил 06.04.2015 в 14:49
а вот и решение.



ШНС КРП добавил 06.04.2015 в 14:51

__________________
Будьте добрее, когда это возможно. А это возможно всегда.

© Далай Лама

Просто инженер АиТ

Я думал вообще ток в цепи, а тут на заштрихованном резюке, тогда малость не так будет, как я указывал ранее.

Просто инженер АиТ добавил 06.04.2015 в 15:11
Если не думать, то

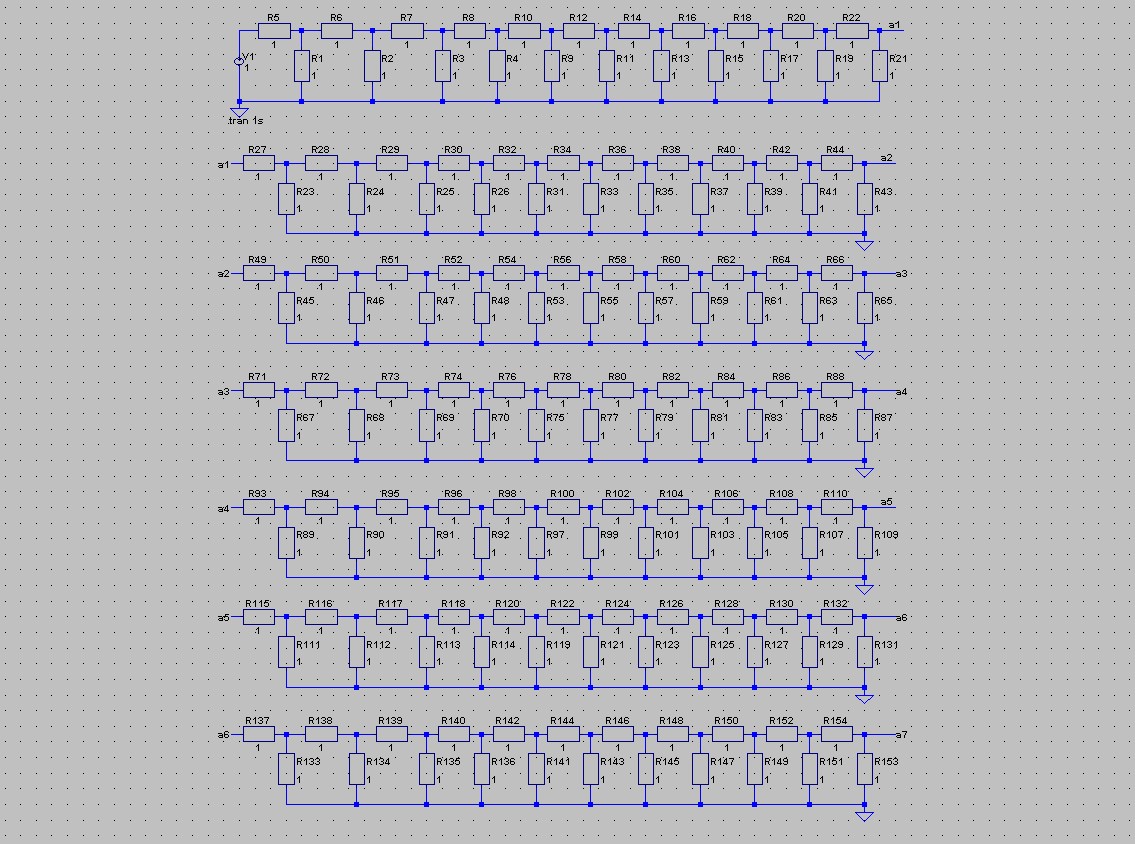

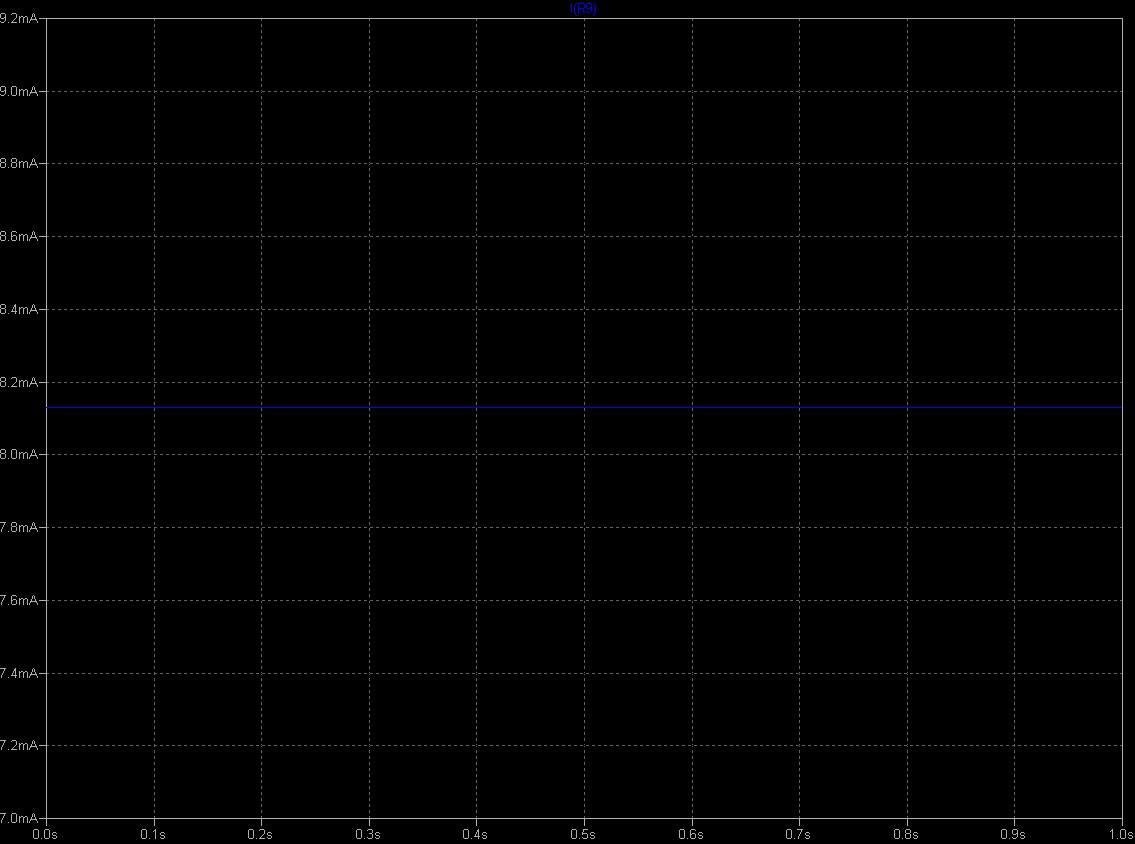

Симулятор показал 8.13062mA

__________________
Не важна реальность, важно как мы к ней относимся!

АЛСНщик

Задача вполне олимпийская, но совершенно не по физике. Физического смысла в ней ноль целых хрен десятых. Это в чистом виде задача по математике, а именно на понимание абстрактного понятия счётного бесконечного множества. Считать, что это задача по физике - всё равно, что полагать, будто механико-математический факультет МГУ готовит механиков

__________________
Я по роду-племени тутошний, а вот по образованию - я тамошний

Просто инженер АиТ

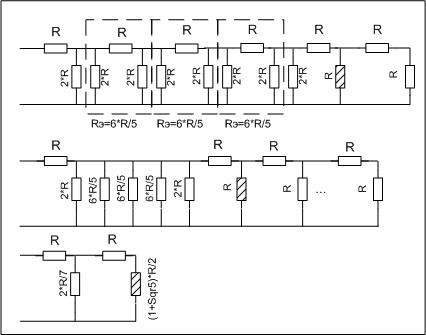

У меня есть мысль и я её сейчас нарисую.

Просто инженер АиТ добавил 07.04.2015 в 09:31

__________________
Не важна реальность, важно как мы к ней относимся!

Rafa

гадал-гадал и решил все свалить на ЭВМ.

она четко показала , что при к-ве звеньев > 10 результат будет

один и тот-же (экв. сопротивление цепи).

для этого существует даже разработанный класс.

___________________________________



#include <stdio.h>
#include <conio.h>

class Vodka

{

private:

int n;

float R;

float r;

float vobo(int n, float r1) const;

public:

Vodka() {}

~Vodka() {}

void bovo(int c, float rr);

int bofo() const {return n;}

float volo() const {return R;}
};

void Vodka :: bovo(int c, float rr)

{
n = c;

r=rr;

R = vobo(n,2*r);
}


float Vodka :: vobo(int n, float r1) const

{
if(n<=1) return r1;

else

{
r1=r+(r1*r/(r1+r));

n--;

return vobo(n,r1);
}
}




int main()

{
Vodka *Rus=new Vodka [5];

int i,n;

float r = 1;

for(i=0,n=1;i<5;i++,n+=3)

Rus[i].bovo(n,r);

for(i=0;i<5;i++)

printf("\n *** n = %d R = %f\n",Rus[i].bofo(),Rus[i].volo());

delete [] Rus;

getch();

return 0;
}

Rafa добавил 13.04.2015 в 15:04
ток в любом звене можна найти с помощью класса.




#include <stdio.h>
#include <conio.h>

class Vodka

{

private:

int n;

int N;

float R;

float r;


float vobo(int n, float r1) const;

void kio (float I, float U, int k) const;

public:

Vodka() {}

~Vodka() {}

void bovo(int c, float rr, int k, float u);

int bofo() const {return n;}

float volo() const {return R;}
};

void Vodka :: bovo(int c, float rr, int k, float u)

{
n = c;

N=k;

r=rr;

R = vobo(n,2*r);

kio (u/R,u,1);
}


float Vodka :: vobo(int n, float r1) const

{
if(n<=1) return r1;

else

{
r1=r+(r1*r/(r1+r));

n--;

return vobo(n,r1);
}
}

void Vodka :: kio (float I, float U, int k) const

{
U=U-(I*r);

printf("\n *** %d : %f\n",k,U/r);

if(k != N)

{
k++;

I = I - (U/r);

kio (I,U,k);
}
}

int main()

{
Vodka *Rus=new Vodka ;

int i,n=1000,k=100;

float r = 1, U = 1;



Rus->bovo(n,r,k,U);



printf("\n *** n = %d R = %f\n",Rus->bofo(),Rus->volo());

delete Rus;

getch();

return 0;
}

Rafa добавил 13.04.2015 в 15:04

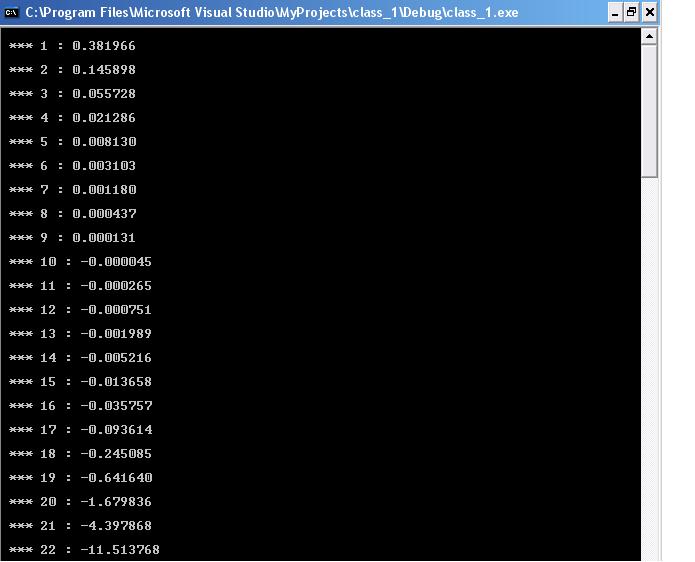

отрицательные числа впечатляют.

но все ок. эвм тоже иногда тупит.

Rafa добавил 13.04.2015 в 15:06
не шуми. это 8 класс

Просто инженер АиТ

Такие задачи считаются матричным способом.
А вот применение рекурсии мне понравилось.
