Тема: Комплекс мобильный измерительно-вычислительный параметров путевых устройств АЛСН, АЛС-ЕН (ИВК-АЛС)

**СЦБист** · 01.09.2009, 23:17

КОМПЛЕКС МОБИЛЬНЫЙ ИЗМЕРИТЕЛЬНО-ВЫЧИСЛИТЕЛЬНЫЙ ПАРАМЕТРОВ ПУТЕВЫХ УСТРОЙСТВ АЛСН, АЛС-ЕН (ИВК-АЛС)

Руководство по эксплуатации
РАДЮ.411734.002 РЭ

Игорь Данилин · 26.11.2013, 11:52

Цитата:

Сообщение от tiksi

Подскажите и покажите, коим образом на ИВК можно увидеть КК и СГ.

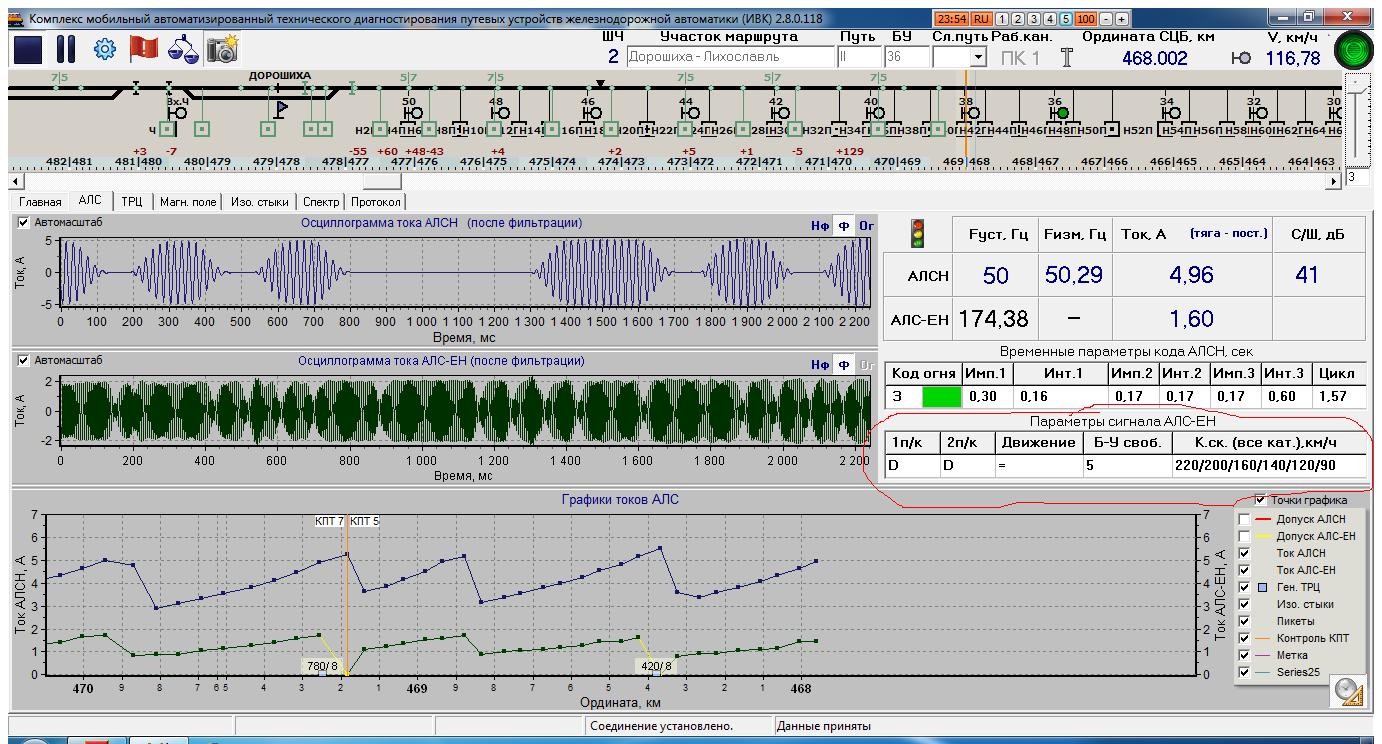

При включенном режиме "АЛС-ЕН" на вкладке АЛС будут отображаться декодированные кодовые комбинации и параметры движения, как показано на рисунке (обведено красным)
[IMG][/IMG]

henrik · 22.08.2014, 12:41

Игорь Данилин,
при включении со-ивк компьютер несоединяется с ГС-ЖАТ выдает ошибку 10060 в чем проблема?

Игорь Данилин · 22.08.2014, 12:53

Если все соединения сделаны правильно (имеется ввиду Ethernet), то проверьте, загружается ли прибор ГС-ЖАТ. После включения его питания, он должен характерно "пикнуть".

henrik · 25.08.2014, 16:29

Игорь Данилин,
Соединения сделаны правильно, после включения питания ГС-ЖАТ тихо "пикает". Горит индикация питаний +5, ±15, +48, -48. На сетевом коммутаторе индикация порта к которому подключен ГС-ЖАТ светит "красным", возможно проблема в кабеле, какой должен быть: "прямой" или "перекрестный"?

Игорь Данилин · 25.08.2014, 17:36

Цитата:

Сообщение от henrik

Игорь Данилин,
возможно проблема в кабеле, какой должен быть: "прямой" или "перекрестный"?

Прямой. Для контроля можно подключить обычный монитор, с VGA кабелем, к соединителю VGA на задней стенке прибора ГС-ЖАТ. После загрузки ОС в системном трее по значку сетевого соединения можно понять нормально ли все с сетью.

henrik · 26.08.2014, 10:23

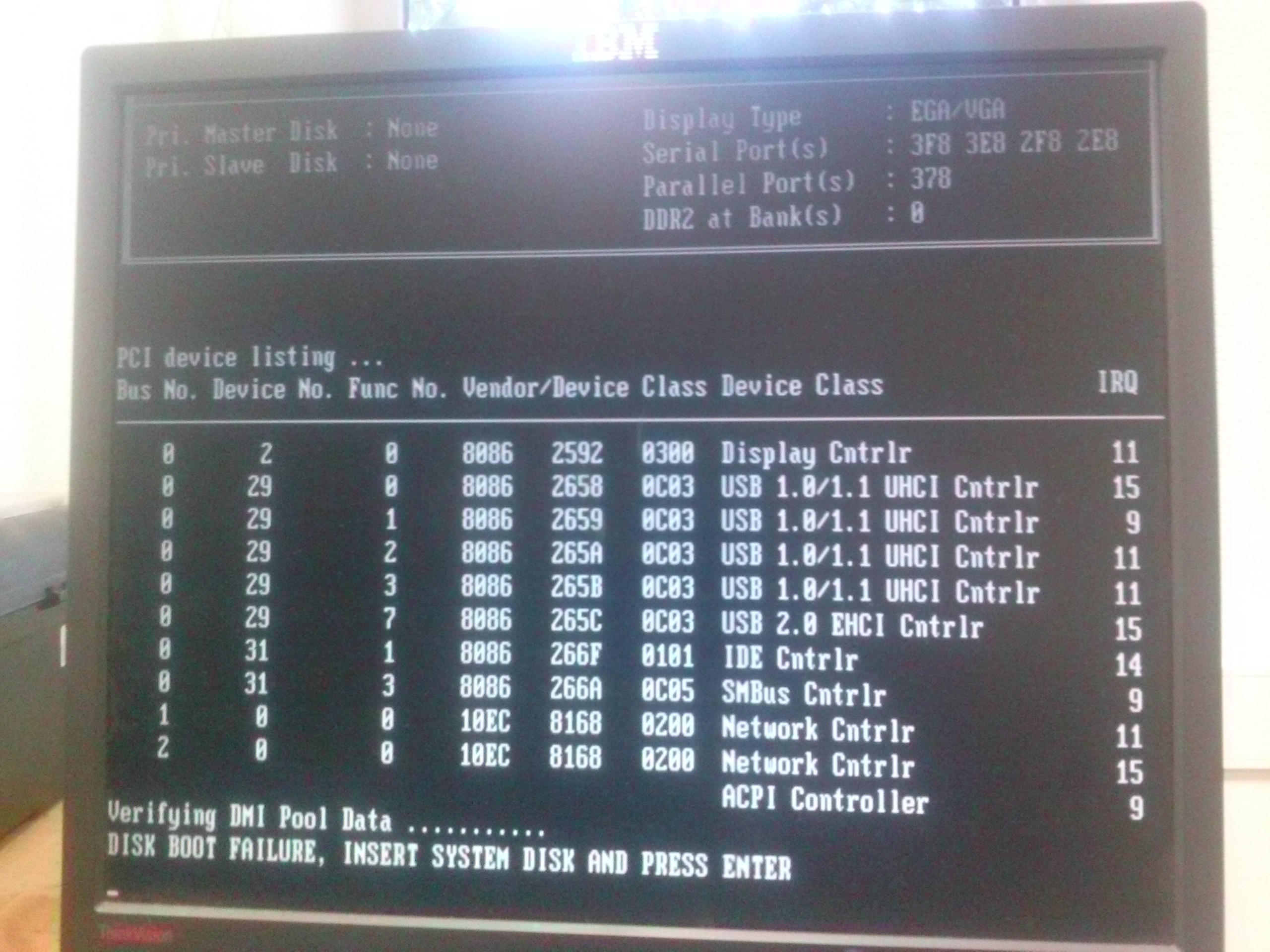

провод хороший, но всё равно нет соединения с ГС-ЖАТ. подключили монитор, вот что выдал: http://morepic.ru/images3/cam00022_3011.jpg
:???

Игорь Данилин · 26.08.2014, 11:36

Цитата:

Сообщение от henrik

подключили монитор, вот что выдал: http://morepic.ru/images3/cam00022_3011.jpg
:???

Операционная система не загружается, необходим ремонт. Для ремонта нужно официальное письмо с заводским номером СО-ИВК. Заводской номер СО-ИВК совпадает с номером ГС-ЖАТ (шильдик на передней панели), либо посмотрите в Формуляре.

Ilya92 · 20.04.2017, 15:01

Народ,подскажите пожалуйста, на БИВе сдохла батарея bios. Ее поменяли. Блок естественно не запускается. Какие настройки нужно в bios выставлять. Там надо во вкладке power поставить включение после подачи питания что ли?

22.08.2014, 12:41	#18 (ссылка)
henrik Кандидат в V.I.P. Регистрация: 28.10.2013 Сообщений: 3 Поблагодарил: 3 раз(а) Поблагодарили 0 раз(а) Фотоальбомы: не добавлял Репутация: 0	Игорь Данилин, при включении со-ивк компьютер несоединяется с ГС-ЖАТ выдает ошибку 10060 в чем проблема?
	Цитировать 0

22.08.2014, 12:53	#19 (ссылка)
Игорь Данилин Опытный пользователь Регистрация: 25.04.2011 Сообщений: 64 Поблагодарил: 11 раз(а) Поблагодарили 13 раз(а) Фотоальбомы: не добавлял Репутация: 23	Если все соединения сделаны правильно (имеется ввиду Ethernet), то проверьте, загружается ли прибор ГС-ЖАТ. После включения его питания, он должен характерно "пикнуть".
	Цитировать 0

25.08.2014, 16:29	#20 (ссылка)
henrik Кандидат в V.I.P. Регистрация: 28.10.2013 Сообщений: 3 Поблагодарил: 3 раз(а) Поблагодарили 0 раз(а) Фотоальбомы: не добавлял Репутация: 0	Игорь Данилин, Соединения сделаны правильно, после включения питания ГС-ЖАТ тихо "пикает". Горит индикация питаний +5, ±15, +48, -48. На сетевом коммутаторе индикация порта к которому подключен ГС-ЖАТ светит "красным", возможно проблема в кабеле, какой должен быть: "прямой" или "перекрестный"?
	Цитировать 0

26.08.2014, 10:23	#22 (ссылка)
henrik Кандидат в V.I.P. Регистрация: 28.10.2013 Сообщений: 3 Поблагодарил: 3 раз(а) Поблагодарили 0 раз(а) Фотоальбомы: не добавлял Репутация: 0	провод хороший, но всё равно нет соединения с ГС-ЖАТ. подключили монитор, вот что выдал: http://morepic.ru/images3/cam00022_3011.jpg :???
	Цитировать 0

20.04.2017, 15:01	#24 (ссылка)
Ilya92 Кандидат в V.I.P. Регистрация: 09.03.2013 Адрес: г. Оренбург Сообщений: 23 Поблагодарил: 1 раз(а) Поблагодарили 0 раз(а) Фотоальбомы: не добавлял Репутация: 0	Народ,подскажите пожалуйста, на БИВе сдохла батарея bios. Ее поменяли. Блок естественно не запускается. Какие настройки нужно в bios выставлять. Там надо во вкладке power поставить включение после подачи питания что ли? Последний раз редактировалось Ilya92; 20.04.2017 в 16:36.
	Цитировать 0
