**APCnik** · 15.07.2011, 18:48

Вот согласующее устройство для подключения ноутбука к приемным катушкам.

Плата получилась смазанная из-за плохого качества камеры смартфона.

**Rafa** · 15.07.2011, 18:52

Без ОУ каши не свариш

Rafa добавил 15.07.2011 в 18:52
APCnik а принципиальную схему можете выложить?

**APCnik** · 15.07.2011, 19:07

Сегодня ее искал, но не смог найти. После выходных постараюсь обязательно найти и выложить.
Так что, как видите у нас измерение уровня сигнала в р.ц. - это не пустые разговоры на ровном месте!

vadim55 · 17.07.2011, 00:39

Всем участникам огромное спасибо за ответы. К сожалению мне с самого начала была дана не совсем правильная команда( типа сделать так как у коллег из другой дистанции). Когда я выяснил ЧТО же у них сделано - оказалось все гениальное просто - на выход приемных катушек подключен осциллограф Tekstronix и по амплитуде сигнала смотрят типа ток в р.ц.(предварительно сделав соответствие по А9-1) Попробовали у себя на стенде - как то не совсем получилось(амплитуда не сильно меняется) После выходных продолжим

Torquato Tasso · 17.07.2011, 07:45

Цитата:

Сообщение от vadim55

.... Когда я выяснил ЧТО же у них сделано - оказалось все гениальное просто - на выход приемных катушек подключен осциллограф....

Сделайте круче- подключите ноут. Навеска для него здесь- http://www.masterkit.ru/main/set.php?code_id=442768

**elmech** · 17.07.2011, 10:29

Цитата:

Сообщение от vadim55

...все гениальное просто - на выход приемных катушек подключен осциллограф Tekstronix и по амплитуде сигнала смотрят типа ток в р.ц...

...К тому же давно опробовано на обычном, советском осциллографе. 40 лет назад в Чуйской дистанции, правда, сигнал брали с катушек, которые специально были сделаны для этого и закреплялись они рядом со штатными ПК. Получение сигнала со своего датчика позволяло работать на любом локомотиве, полностью исключая влияние на работу локомотивных приборов АЛСН.

**APCnik** · 17.07.2011, 13:02

При измерении сигналов с помощью компьютера (ноутбука) и записи, видны также помехи тягового тока и другие вредные влияния на работу аппаратуры рельсовых цепей, которые будут видны и на осциллографе. Компьютер же позволяет сделать полный частотный анализ этих помех. Виден даже уход частоты от номинальной при высыхании конденсаторов в генераторах.

vadim55 · 18.07.2011, 13:06

Ноутбук, Осцилограф не пойдет . Надо что-то стационарное, типа вольтметра (головы) с переделанной шкалой. К тому же что бы он не садил ЭДС.

**APCnik** · 18.07.2011, 17:44

Тогда обычный тестер с большим входным сопротивлением.

**elmech** · 18.07.2011, 19:06

Цитата:

Сообщение от vadim55

Ноутбук, Осцилограф не пойдет . Надо что-то стационарное, типа вольтметра (головы) с переделанной шкалой. К тому же что бы он не садил ЭДС.

Какая шкала может сравниться с градуированным экраном осциллографа? А входное сопротивление 1 мОм, у какого широко распространённого прибора есть такое? Если засинхронизировать сигнал, то можно без труда анализировать временные параметры сигнала. Надо бы вначале попробовать, а уж потом: "...Осцилограф не пойдет"! Плавали, знаем)))!

vadim55 · 18.07.2011, 20:16

Я сам подключал Tekstronik TDS 1002 и сам прекрасно видел:при 1,2А -200мВ, 1.3А -220мВ, 1.4А -250мВ, то есть визуально все прекрасно видно( данный диапазон особенно важен сцбистам). Не очень представляю каким прибором можно добиться хотя бы примерно такого же .Но есть приказ начальства подумать(придумать) конструктивно.Возможно что то на основе В3-10А, хотя с дергающейся стрелкой это надо проверить.

**APCnik** · 18.07.2011, 20:25

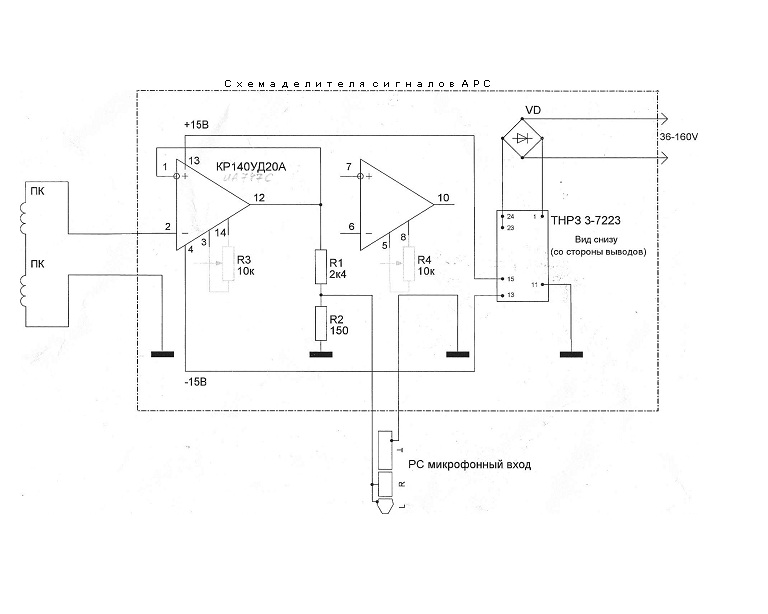

Rafa, по просьбам трудящихся выкладываю схему согласующего устройства.

**elmech** · 18.07.2011, 22:09

Цитата:

Сообщение от vadim55

...Возможно что то на основе В3-10А, хотя с дергающейся стрелкой это надо проверить.

Ставьте пик-детектор, чтобы он включал ваш прибор при достижении макс. сигнала и он будет спокойно показывать величину сигнала до следующего пика.

vadim55 · 20.07.2011, 16:45

Не очень себе представляю как выглядет пик-детектор.
Кто знает вагон-лаборатория может измерить ток в рельсовойцепи и чем она его мерит?

**Rafa** · 20.07.2011, 18:11

APCnik, а второй ОУ это резерв?

Rafa добавил 20.07.2011 в 18:09
.................................................. ...............

Цитата:

ем она его мерит

В вагоне лаборатория имеется ЭВМ которая и обрабатывает сигнал снятый с ПК.

Rafa добавил 20.07.2011 в 18:11
По принципу как у APCnikа

15.07.2011, 18:48	#31 (ссылка)
APCnik Super V.I.P. Регистрация: 26.07.2009 Сообщений: 2,635 Поблагодарил: 323 раз(а) Поблагодарили 584 раз(а) Фотоальбомы: 1 фото	Вот согласующее устройство для подключения ноутбука к приемным катушкам. Плата получилась смазанная из-за плохого качества камеры смартфона. __________________ ДАЙ ВАМ БОГ ТО - ЧЕГО ВЫ ЖЕЛАЕТЕ ДРУГИМ! Последний раз редактировалось APCnik; 15.07.2011 в 18:54.
	Цитировать 0

15.07.2011, 18:52	#32 (ссылка)
Rafa V.I.P. Регистрация: 24.10.2009 Адрес: МОЙДОДЫР Сообщений: 5,650 Поблагодарил: 388 раз(а) Поблагодарили 577 раз(а) Фотоальбомы: не добавлял	Без ОУ каши не свариш Rafa добавил 15.07.2011 в 18:52 APCnik а принципиальную схему можете выложить? Последний раз редактировалось Rafa; 15.07.2011 в 18:52. Причина: Добавлено сообщение
	Цитировать 1

15.07.2011, 19:07	#33 (ссылка)
APCnik Super V.I.P. Регистрация: 26.07.2009 Сообщений: 2,635 Поблагодарил: 323 раз(а) Поблагодарили 584 раз(а) Фотоальбомы: 1 фото	Сегодня ее искал, но не смог найти. После выходных постараюсь обязательно найти и выложить. Так что, как видите у нас измерение уровня сигнала в р.ц. - это не пустые разговоры на ровном месте! __________________ ДАЙ ВАМ БОГ ТО - ЧЕГО ВЫ ЖЕЛАЕТЕ ДРУГИМ! Последний раз редактировалось APCnik; 15.07.2011 в 19:10.
	Цитировать 0

17.07.2011, 00:39	#34 (ссылка)
vadim55 Опытный пользователь Автор темы Регистрация: 27.02.2011 Сообщений: 88 Поблагодарил: 3 раз(а) Поблагодарили 2 раз(а) Фотоальбомы: не добавлял Репутация: 7	Всем участникам огромное спасибо за ответы. К сожалению мне с самого начала была дана не совсем правильная команда( типа сделать так как у коллег из другой дистанции). Когда я выяснил ЧТО же у них сделано - оказалось все гениальное просто - на выход приемных катушек подключен осциллограф Tekstronix и по амплитуде сигнала смотрят типа ток в р.ц.(предварительно сделав соответствие по А9-1) Попробовали у себя на стенде - как то не совсем получилось(амплитуда не сильно меняется) После выходных продолжим
	Цитировать 0

17.07.2011, 13:02	#37 (ссылка)
APCnik Super V.I.P. Регистрация: 26.07.2009 Сообщений: 2,635 Поблагодарил: 323 раз(а) Поблагодарили 584 раз(а) Фотоальбомы: 1 фото	При измерении сигналов с помощью компьютера (ноутбука) и записи, видны также помехи тягового тока и другие вредные влияния на работу аппаратуры рельсовых цепей, которые будут видны и на осциллографе. Компьютер же позволяет сделать полный частотный анализ этих помех. Виден даже уход частоты от номинальной при высыхании конденсаторов в генераторах. __________________ ДАЙ ВАМ БОГ ТО - ЧЕГО ВЫ ЖЕЛАЕТЕ ДРУГИМ!
	Цитировать 0

18.07.2011, 13:06	#38 (ссылка)
vadim55 Опытный пользователь Автор темы Регистрация: 27.02.2011 Сообщений: 88 Поблагодарил: 3 раз(а) Поблагодарили 2 раз(а) Фотоальбомы: не добавлял Репутация: 7	Ноутбук, Осцилограф не пойдет . Надо что-то стационарное, типа вольтметра (головы) с переделанной шкалой. К тому же что бы он не садил ЭДС. Последний раз редактировалось vadim55; 18.07.2011 в 13:08.
	Цитировать 0

18.07.2011, 17:44	#39 (ссылка)
APCnik Super V.I.P. Регистрация: 26.07.2009 Сообщений: 2,635 Поблагодарил: 323 раз(а) Поблагодарили 584 раз(а) Фотоальбомы: 1 фото	Тогда обычный тестер с большим входным сопротивлением. __________________ ДАЙ ВАМ БОГ ТО - ЧЕГО ВЫ ЖЕЛАЕТЕ ДРУГИМ!
	Цитировать 0

18.07.2011, 20:16	#41 (ссылка)
vadim55 Опытный пользователь Автор темы Регистрация: 27.02.2011 Сообщений: 88 Поблагодарил: 3 раз(а) Поблагодарили 2 раз(а) Фотоальбомы: не добавлял Репутация: 7	Я сам подключал Tekstronik TDS 1002 и сам прекрасно видел:при 1,2А -200мВ, 1.3А -220мВ, 1.4А -250мВ, то есть визуально все прекрасно видно( данный диапазон особенно важен сцбистам). Не очень представляю каким прибором можно добиться хотя бы примерно такого же .Но есть приказ начальства подумать(придумать) конструктивно.Возможно что то на основе В3-10А, хотя с дергающейся стрелкой это надо проверить.
	Цитировать 0

18.07.2011, 20:25	#42 (ссылка)
APCnik Super V.I.P. Регистрация: 26.07.2009 Сообщений: 2,635 Поблагодарил: 323 раз(а) Поблагодарили 584 раз(а) Фотоальбомы: 1 фото	Rafa, по просьбам трудящихся выкладываю схему согласующего устройства. __________________ ДАЙ ВАМ БОГ ТО - ЧЕГО ВЫ ЖЕЛАЕТЕ ДРУГИМ!
	Цитировать 0

20.07.2011, 16:45	#44 (ссылка)
vadim55 Опытный пользователь Автор темы Регистрация: 27.02.2011 Сообщений: 88 Поблагодарил: 3 раз(а) Поблагодарили 2 раз(а) Фотоальбомы: не добавлял Репутация: 7	Не очень себе представляю как выглядет пик-детектор. Кто знает вагон-лаборатория может измерить ток в рельсовойцепи и чем она его мерит?
	Цитировать 0
