tiksi 04.05.2012 18:21
Цитата:
Сообщение от ШЧИСсх
На некоторых схемах точек разного времени проектирования ВОЦН-220 стоят после предохраниетелей 20А как по и И-247-97, а в других перед. Каким документом это регламентируется и в чем физический смысл
Вопрос о месте включении ВОЦН (до предохранителя, после предохранителя)?

Кабанбай Батыр 04.05.2012 18:38
Цитата:
Сообщение от tiksi (Сообщение 95948)
Вопрос о месте включении ВОЦН (до предохранителя, после предохранителя)?
В данном контексте предохранитель - не предохранитель и разъединитель. Пред сработает при токе в 40-46А, монтаж выдержит ?

tiksi 04.05.2012 18:49
Александр Михайлович, для нас этот вопрос риторический. Но для цветмета, пойдёт.:thumbup1:

Alrami 04.06.2012 16:54
Зравствуйте, уважаемые коллеги. Подскажите пожалуйста каким (значение сопротивления) должно быть сопротивлени изоляции обмоток трансформатора ЗНОМ питающего сигнальные точки автоблокировки по отношению к корпусу? Спасибо за внимание!

Друг Людвига 04.06.2012 22:38
Цитата:
Сообщение от ШЧИСсх (Сообщение 94828)
На некоторых схемах точек разного времени проектирования ВОЦН-220 стоят после предохраниетелей 20А как по и И-247-97, а в других перед. Каким документом это регламентируется и в чем физический смысл
Первый вариант включения защитных предохранителей - приоритет безопасности. Если мощность импульса перенапряжения превысит мощность которую может выдержать ВОЦН-220, то отключается питающий провод.
Второй вариант - приоритет бесперебойности питания, то есть работать будет пока не сдохнет ВОЦН-220 и далее, вплоть до выгорания монтажа.

katerinka7050 29.10.2012 15:13
Цитата:
Сообщение от Андрей13 (Сообщение 66915)
Характеристики импульсных воздействий
на системы ЖАТ
Временные нормы

Настоящие временные нормы распространяются на вновь разрабатываемые, модернизируемые и импортируемые системы железнодорожной автоматики и телемеханики (ЖАТ). Временные нормы предназначены для испытания систем автоблокировки, электрической и микропроцессорной централизаций совместно с устройствами защиты.
Временные нормы устанавливают нормы к характеристикам испытательных импульсных воздействий, а так же методам воздействия на системы ЖАТ.

проект 2008 год
Скачать
Скажите, пожалуйста, есть утвержденный этот документ или нет?

Admin 04.11.2013 22:00
Новая разработка НИИАСа

http://morepic.ru/images3/srdstuhdythjthe645uh_9304.jpg

tiksi 04.11.2013 22:07
Admin, да ладно. Впрочем ссылочку.

Admin 04.11.2013 22:11
http://morepic.ru/images3/56865764568787987978_5462.jpg

Admin добавил 04.11.2013 в 23:11
http://morepic.ru/images3/er6u6ytjdt57jt7yj6ji_7961.jpg

Бонус 06.11.2013 06:01
Появился вопрос: как сделать подключение линий с дублированием кабельных жил в шкафу ВЗУ-ЭЦ?:shocking:

ogr_zlodei 06.11.2013 09:00
Цитата:
Сообщение от Бонус (Сообщение 177099)
Появился вопрос: как сделать подключение линий с дублированием кабельных жил в шкафу ВЗУ-ЭЦ?:shocking:
воткнуть 2 МЕГА разработки кндидата в участники специальной олимпиады Д.А.Когана :lol:

postmitya 07.11.2013 09:56
Цитата:
Новая разработка НИИАСа
При такой длине проводов эффективность низкая.
Про коробку железную-все верно. Это чтобы при долговременном перенапряжении не выгорел весь шкаф нафиг.

Кабанбай Батыр 07.11.2013 13:11
Цитата:

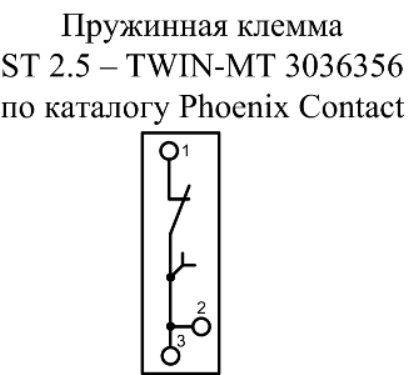

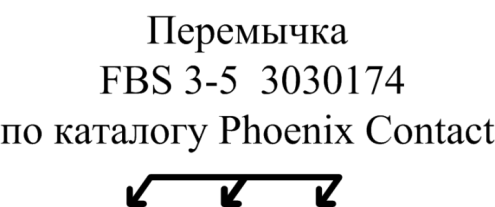

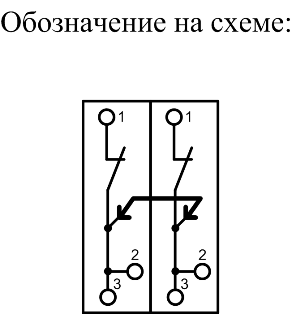

...включить больше двух жил. В шкафах ШРУ-З используются "гребенки", соединяющие клеммы. Здесь также? Если да, то как это начертить, чтобы на заводе не появились вопросы?

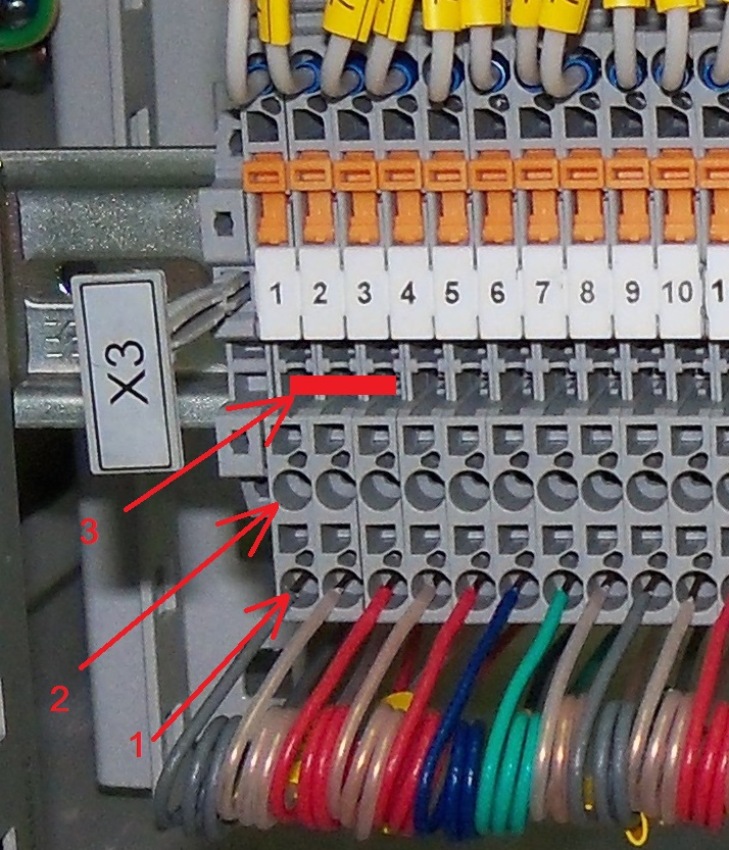

Бонус, в ВЗУ-ЭЦС-Е так:
1 - место подключения первой жилы;
2 - место подключения второй жилы;

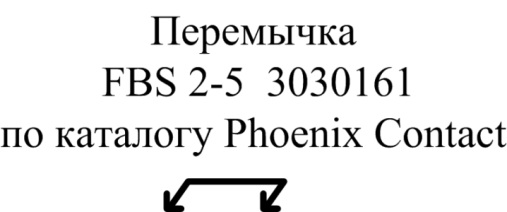

3 - место включения Перемычки FBS 2-5 3030161

Admin 05.03.2014 20:35
случайно подслушал про отказ в Бабаево у октябрят. В воскресенье на части станции не задавались маршруты - через разрядник стекал ток с полюса ПХ-ОХ на землю в размере 20А и срабатывал пакетник

Евгений002 06.03.2014 05:27
Цитата:
Сообщение от Admin (Сообщение 195367)
случайно подслушал про отказ в Бабаево у октябрят. В воскресенье на части станции не задавались маршруты - через разрядник стекал ток с полюса ПХ-ОХ на землю в размере 20А и срабатывал пакетник
Это вероятно на самом входе фидера, где Фаза-ноль??? Еще до изолирующего трансформатора?
