Приемник по схеме 1-V-1

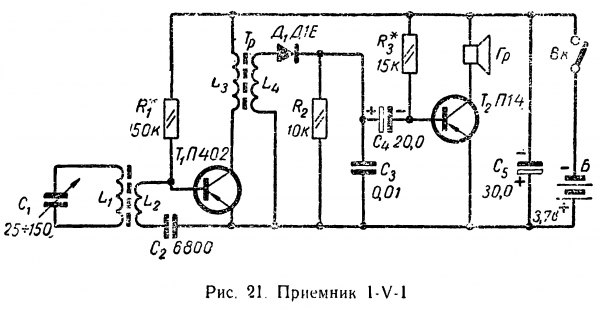

На рис. 21 приведена схема трехкаскадного приемника прямого усиления, собранного на двух транзисторах и одном диоде. Он имеет каскад усиления высокой частоты, детекторный каскад и каскад усиления низкой частоты. Такой приемник более чувствителен по сравнению с ранее описанным и может принимать местные радиостанции на внутреннюю магнитную антенну. Сигнал радиостанции принимается магнитной антенной, находящейся внутри приемника. Катушка L\ магнитной антенны и конденсатор переменной емкости С\ образуют входной колебательный контур, из которого сигнал поступает на катушку связи а затем на базу транзистора Т\ (усилителя высокой частоты), где и усиливается. Усиленный сигнал с нагрузки каскада катушки Ц высокочастотного трансформатора Тр поступает в индуктивно связанную с ней катушку L4, а затем на детектор Д\. Нагрузкой детектора по звуковой частоте служит входное сопротивление транзистора 7Y Сигнал усиливается и воспроизводится громкоговорителем Гр.


В отличие от предыдущей эта схема имеет каскад усиления высокой частоты на транзисторе Т\, магнитную антенну и громкоговоритель. В остальном же они аналогичны, поэтому здесь мы рассмотрим только особенности этой схемы.

Каскад УВЧ предназначен для усиления высокочастотного сигнала и передачи его в детекторную цепь с повышенным уровнем энергии. Поэтому даже слабые сигналы радиостанций, которые не может принять детекторный приемник, будут приняты приемником, имеющим УВЧ Высокочастотный сигнал из катушки L\ магнитной антенны поступает через катушку связи L2 на вход транзистора Т\ для усиления. Сопротивление R\ служит для установления необходимого смешения на базе транзистора по постоянному току. Оно аналогично сопротивлению /?2 предыдущей схемы. Конденсатор С2 является разделительным, так как отделяет цепь постоянного тока от цепи переменного. В противном случае на базе транзистора не было бы смещения, так как цепь смещения замкнулась бы на батарею через катушку L2. Нагрузкой транзистора Т\ служит первичная обмотка Ц высокочастотного трансформатора Тр. Применение в приемнике вместо телефонных наушников громкоговорителя не вносит никаких существенных' изменений в схему УНЧ. Электролитический конденсатор С5 блокирует батарею питания от токов высокой и низкой частоты, которые, проходя через батарею, могли бы вызывать самовозбуждение приемника, что проявляется в виде свиста, гудения и других неприятных явлений. В предыдущем приемнике такого конденсатора не было, поскольку самовозбуждение в нем маловероятно.
