swjazist

Собрал приемник Pentoda (http://www.radioscanner.ru/forum/topic22466.html). Приемник с магнитной антенной поместил в корпус приемника "Альпинист-417". Недостаток: при отсутствии сигналов станций, помех начальное положение стрелки S-метра на середине шкалы. А ведь для поиска помех важно точно замерять значения S-метра и я думаю, что отклонение стрелки на 5-10% было бы допустимо при отсутствии сигналов . Может, кто сталкивался с такой проблемой, помогите с решением этого недостатка.

Adagumer

Возможно шум эфира да и самого девайса велик, его-то и проказывает S-метр.

beatl

На 2МГц эфир обычно шумит сильнее, чем приемник.

Adagumer

Знамо дело, чем ниже частота тем выше эфирные шумы.
swjazist, Вы бы загрубили S-метр до эфирных шумов потому как ловить Вы собираетесь сигналы превышающие шум как минимум на 3дб.

swjazist

Скорее всего ваше предположение, Adagumer, близко к истине - то что сам девайс, возможно, шумит. Изменил схему включения S-метра - добавил подстроечные резисторы, которыми можно выставлять стрелку прибора на ноль, изменять ширину измеряемого диапазона. Я посмотрел видео такого девайса участника форума GROT http://www.radioscanner.ru/forum/topic22466-33.html . Сравнивая поведение стрелки S-метра с моим девайсом, я думаю, что там изменена не схема включения прибора S-метра, а что-то другое. Вот что именно?..

Adagumer

Там на видео отлично работает система шумоподавления и стрелка прибора реагирует как раз на включение этой системы. Характерного колебания стрелки во время речи незаметно, как в применённой микросхеме устроенна цепь S-метра я не знаю так-как с ней не работал, возможно S-метр работает без учета шумодава и Вы видите реальную обстановку эфира.

Bram

Подав напряжения смещения на противоположенный конец рамки, можно выставить на ноль даже при наличия шумов.

Bram добавил 28.05.2014 в 00:43
Схему простейшего моста нарисовать или как?

Adagumer

Я так думаю у ТС головка не логометрическая чтобы подавать на неё противодействующее напряжение, но предложение интересное.
Если можно схемку приведите!

Bram

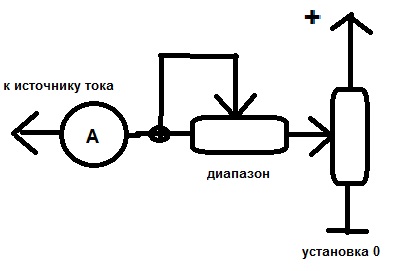

измерительный мост

Bram

Малость ошибся в тексте. Вместо "к источнику тока" должно быть "к измеряемому источнику" . В данном случае левую сторону рамки подключить к 13 ноге MC3371.
Удачи.

swjazist

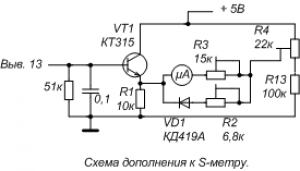

Спасибо за внимание к моей теме. Включение прибора S-метра я сделал по схеме:

где R2 - регулятор ширины диапазона. Недостаток этой схемы в том, что когда подсаживается батарейка питания, то стрелка прибора упирается в ноль, т.е. на головке напряжение обратной полярности. Второе - это то, что при отсутствии сигналов стрелка колеблется - в узком диапазоне измеряются шумы, может даже собственные.

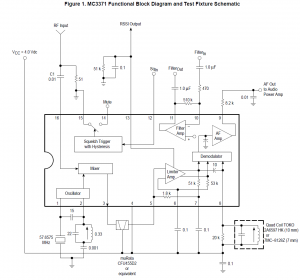

Структурная схема микросхемы приемника:

где видно, что S-метр (RSSI Output) измеряет интенсивность сигнала ПЧ. При частотной модуляции стрелка не будет колебаться во время приема разговора.

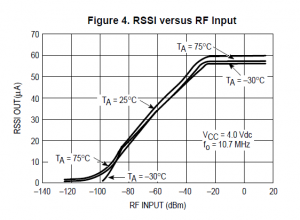

Была мысль попробовать сделать отдельный S-метр, который включить к выходу полосового фильтра. От изобретения "велосипеда" отказался, потому что штатный S-метр линейный. Его характеристика:

swjazist добавил 28.05.2014 в 23:00
Спасибо за внимание к моей теме. Включение прибора S-метра я сделал по схеме:

где R2 - регулятор ширины диапазона. Недостаток этой схемы в том, что когда подсаживается батарейка питания, то стрелка прибора упирается в ноль, т.е. на головке напряжение обратной полярности. Второе - это то, что при отсутствии сигналов стрелка колеблется - в узком диапазоне измеряются шумы, может даже собственные.
Структурная схема микросхемы приемника:

где видно, что S-метр (RSSI Output) измеряет интенсивность сигнала ПЧ. При частотной модуляции стрелка не будет колебаться во время приема разговора.
Была мысль попробовать сделать отдельный S-метр, который включить к выходу полосового фильтра. От изобретения "велосипеда" отказался, потому что штатный S-метр линейный. Его характеристика:

Bram

Есть некоторые сомнения у меня.
Нужны данные. Замерьте напряжение на выводе 13 с принимаемым сигналом и без.

swjazist

При закороченном входе приемника напряжение на выводе 13 МС 0,2 В, ток 10 мкА. При подключенной антенне и отсутствии сигналов 0,5В, ток 20 мкА. При приеме сигналов значения увеличиваются относительно последних цифр. И еще такая загадка: при изменении емкости конденсатора колебательного контура магнитной антенны наблюдаются по S-метру два максимума. Наибольший максимум соответствует частоте 2130 кГц - точно замерял индуктивность и емкость колебательного контура антенны и по формуле вычислял частоту. При этом на слух шум приемника не изменялся.

Bram

Понятно.
Тишина - 0.2 в., Шум - 0.5 в, Сигнал - более 0.5 в.
В таком случае ваша схема моста не должна работать с такими данными. Правый вывод рамки приближена к питанию, левый вывод к эмиттерному повторителю + нагрузка R1. Такой мост расчитан с инверсным источником, т.е. нет сигнала - на входе потенциал приближенный к напряжению питания. Есть сигнал - потенциал уменьшается.
**************
Что нужно сделать.
Поменять местами R4 и R13 (ползунок ближе к корпусу)
Повернуть диод VD1
При необходимости подать смещение на базу повторителя (резистор 100..300кОм на Б-К)

swjazist

Bram, спасибо за идеи. С той схемой я экспериментировал: R13 и диод закорачивал. А вот смещение на транзистор подавать еще не пробовал. И пробовал этим девайсом искать помехи для поездного радио и пришел к выводу, что не так уж и необходима идеальная работа S-метра. Важно изменение показания S-метра при появлении помехи или при приеме сигнала станции, что этот приемник и обеспечивает. Рекомендую этот девайс всем, кто обслуживает поездное радио.
