Тема: Помогите, пожалуйста! Для схемы нужно вычертить пульт-манипулятор БМРЦ

Арина Боброва · 07.01.2013, 11:11

Схему делала по методичке, учебнику, интернету...голова уже кругом, кажется, что чего-то не хватает. Сигнализация маневровых не показана. Что касается пульта, то есть образец. Сделать не сложно...но нужно быть уверенной в правильности схемы

Помогите пожалуйста, разобраться!

**gematogen** · 07.01.2013, 11:31

Ну на первый взгляд, напрашивается бесстрелочная секция между стрелками 1 и 11 и соответственно маневровый светофор перед 11 стрелкой.
Также есть два изолированных участка, в которые входят по три стрелки - это 11, 17, 23 и 7, 13, 19. Думается, стоило бы их разделить на секции поменьше.
Ну и смысл маневрового М17 не очень понятен.
То есть наверное так - сначала правильная расстановка изостыков и сигналов, составление таблицы взимозависмостей, а уж потом где-то и пульт...

Арина Боброва · 07.01.2013, 11:42

Цитата:

Сообщение от gematogen

бесстрелочная секция между стрелками 1 и 11 и соответственно маневровый светофор перед 11 стрелкой.

Да, изначально, когда сама делала - бесстрелочную секцию выделила... открыла учебник - там та же ситуация - а изостыка и светофора нет у 11. Мне аж всплохело

Как так...А что касается М17 - это с того же учебника...изначально я его даже и не думала туда ставить...

А на счёт той большой секции...у 17 поставлю изостык с маневровым - угловой заезд...

алексей кузьмин · 07.01.2013, 11:48

Вместо М15 напрашивается Ч1 однозначно, а М17 я бы перенес на стык влево между 17 стр и 21

Torquato Tasso · 07.01.2013, 11:52

Цитата:

Сообщение от алексей кузьмин

Вместо М15 напрашивается Ч1 однозначно...

не напрашивается, там все правильно, ІП-специализированный путь по приему

Арина Боброва · 07.01.2013, 11:52

Цитата:

Сообщение от алексей кузьмин

Вместо М15 напрашивается Ч1 однозначно

Ч1? Специализированные пути по направлению...давать выходной для чего?

Torquato Tasso · 07.01.2013, 11:54

Я бы М7 и М11 вместе с изостыками поставил бы в створ межу стр№5 и 9 и М11 развернул

Арина Боброва · 07.01.2013, 11:55

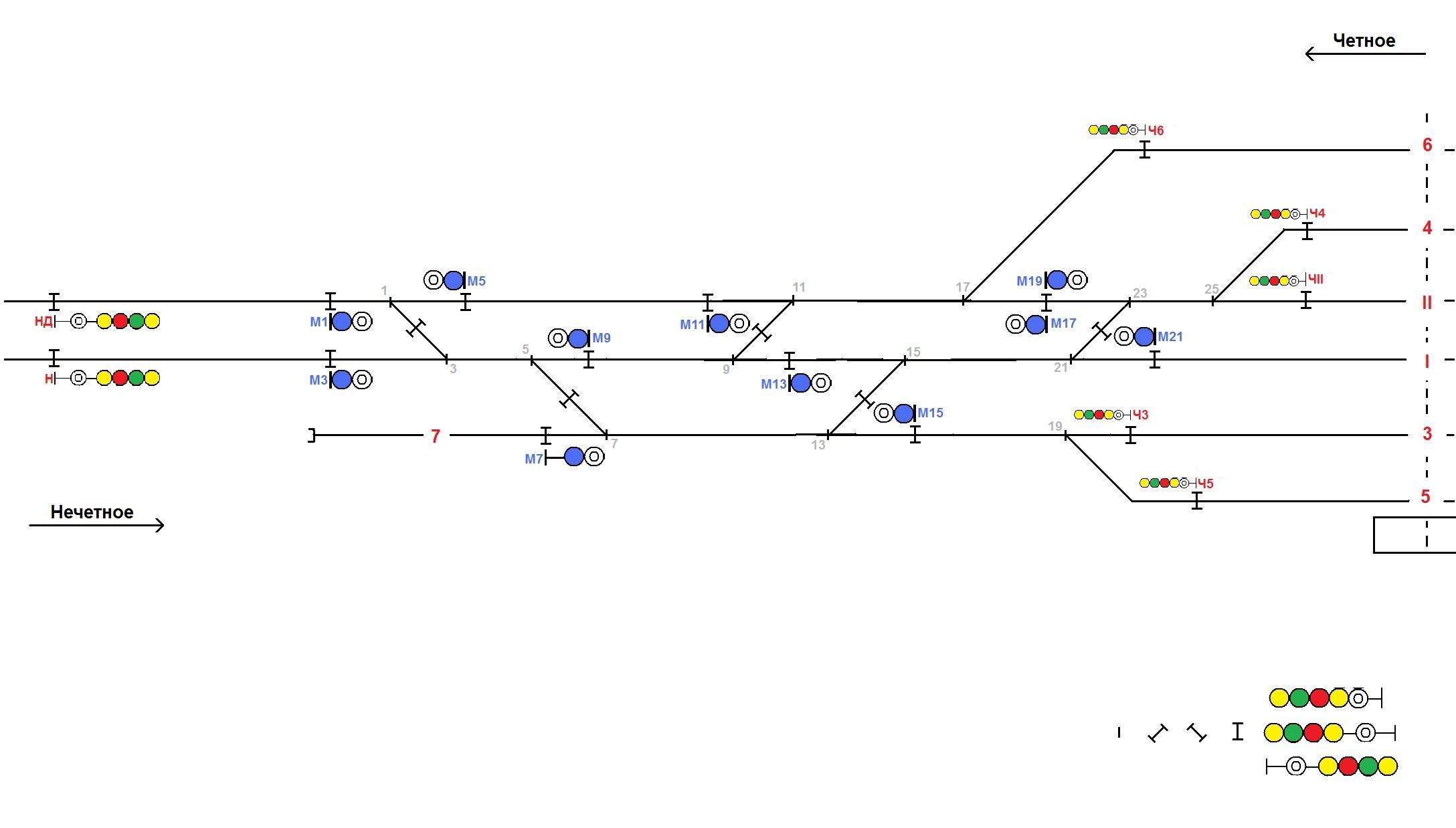

http://morepic.ru/images3/did_1679.jpg
Вообще, вот так было....

Torquato Tasso · 07.01.2013, 11:57

Цитата:

Сообщение от Арина Боброва

http://morepic.ru/images3/did_1679.jpg
Вообще, вот так было....

определитесь для начала с неким конечным вариантом

**Николай Николаевич** · 07.01.2013, 12:00

Цитата:

Сообщение от Torquato Tasso

... ІП-специализированный путь по приему

Специализированные главные пути остались только в методичках и учебниках. По факту их массово обезличивают, и таких необезличенных путей осталось уже совсем немного...

Арина Боброва · 07.01.2013, 12:02

Цитата:

Сообщение от Torquato Tasso

Я бы М7 и М11 вместе с изостыками поставил бы в створ межу стр№5 и 9 и М11 развернул

Схема не масштабная...Секционирование в порядке останется, если так сделать?

Арина Боброва добавил 07.01.2013 в 13:02

Цитата:

Сообщение от Torquato Tasso

определитесь для начала с неким конечным вариантом

Конечный вариант определен - я открыла им тему)

Torquato Tasso · 07.01.2013, 12:05

Выходные светофоры кроме IIП могут быть и карликовыми.

Torquato Tasso добавил 07.01.2013 в 13:05

Цитата:

Сообщение от Николай Николаевич

Специализированные главные пути остались только в методичках и учебниках. По факту их массово обезличивают, и таких необезличенных путей осталось уже совсем немного...

барышня не проектант, барышня по букварю делает контрольную

алексей кузьмин · 07.01.2013, 12:07

Цитата:

Конечный вариант определен - я открыла им тему)

А от нас тогда что надо? Делай как решила мы уже все сказали

Torquato Tasso · 07.01.2013, 12:08

Цитата:

Сообщение от Арина Боброва

Схема не масштабная...Секционирование в порядке останется, если так сделать?

Корыто между стр№1 и стр;№11 заполните еще одним карликом, чтоб выделить бесстрелочный участок

Арина Боброва · 07.01.2013, 12:08

Torquato Tasso,
Спасибо, исправлю выходные...вопрос - М17 и изостык нужно переносить влево, между 17 и 23? И Целесообразно ставить у 17 стрелки изостык с маневровым?
Боооже...голова уже кругом(
