**led** · 08.07.2011, 04:52

И не должно упоминаться. Ибо это бред.

**Кабанбай Батыр** · 08.07.2011, 10:46

Цитата:

Сообщение от olega88

...1. Идея проверки состоит в том, чтобы путём простых измерений выявить косяки скрытые строителями. Например - кабель покорёженный, малый радиус укладки(броня рвёт оболочку), содранная оболочка. ...

Измерениями таких косяков не выявить. НО, во время СМР назначается ответственного руководителя дистанции СЦБ, который и должен контролировать: и выше указанное и выполнение других работ.
Более подробно смотрите, например, п.4 СТО РЖД 1.19.002-2007.

Artjoms · 08.07.2011, 16:10

Цитата:

Ибо это бред.

Броня заземляется в первую очередь для защиты, а не для выявления повреждения кабеля. Бред?

**led** · 11.07.2011, 05:50

Бред искать нормы по изоляции брони, да ещё пытаться измерениями определить повреждения брони.

Artjoms · 11.07.2011, 09:56

Цитата:

Бред искать нормы по изоляции брони, да ещё пытаться измерениями определить повреждения брони.

Понятно. Попробую объяснить.
Например.
У Bombardie броня кабеля заземляется на шине поста. Как определить, что броня целая, а не порвана, скажем, на выходе из здания или через 100 м. Как сами проверяете? Если не проверяете, значит и не гарантируете, что броня заземлена (так для виду к шине что-то прикручено).

**tyubik** · 11.07.2011, 10:08

Цитата:

Сообщение от Artjoms

Понятно. Попробую объяснить.
Например.
У Bombardie броня кабеля заземляется на шине поста. Как определить, что броня целая, а не порвана, скажем, на выходе из здания или через 100 м. Как сами проверяете? Если не проверяете, значит и не гарантируете, что броня заземлена (так для виду к шине что-то прикручено).

ну ты точно броню с "экраном" путаешь.

AlexandroR · 11.07.2011, 12:20

Объясню на фотках, что хотел сказать Олег и Артем.
1 причина:

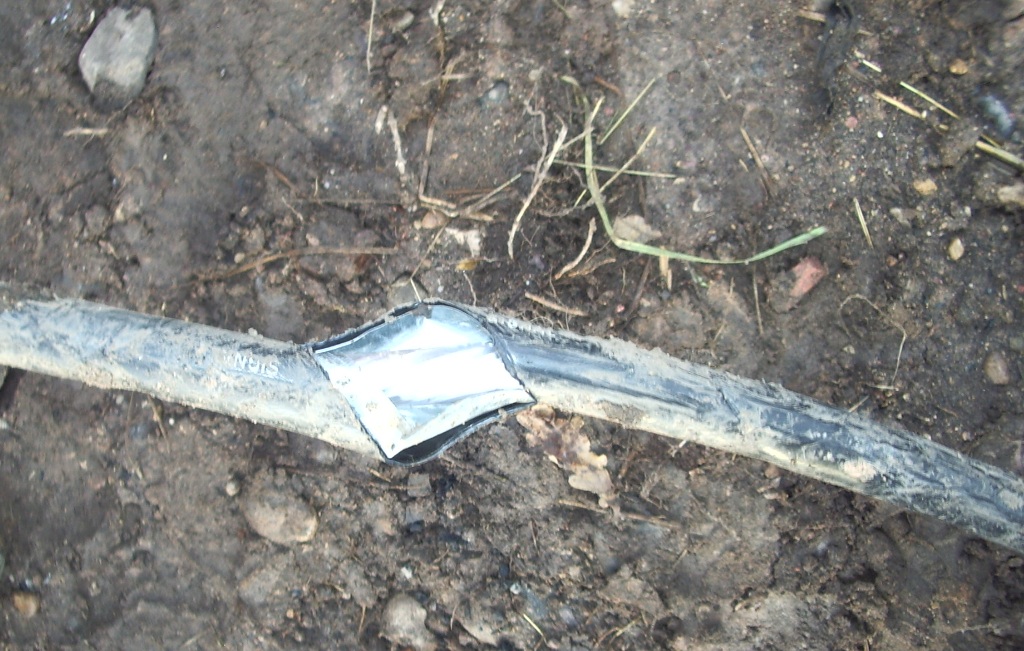

При малом радиусе укладки кабеля происходит разрыв оболоки.

2 причина:

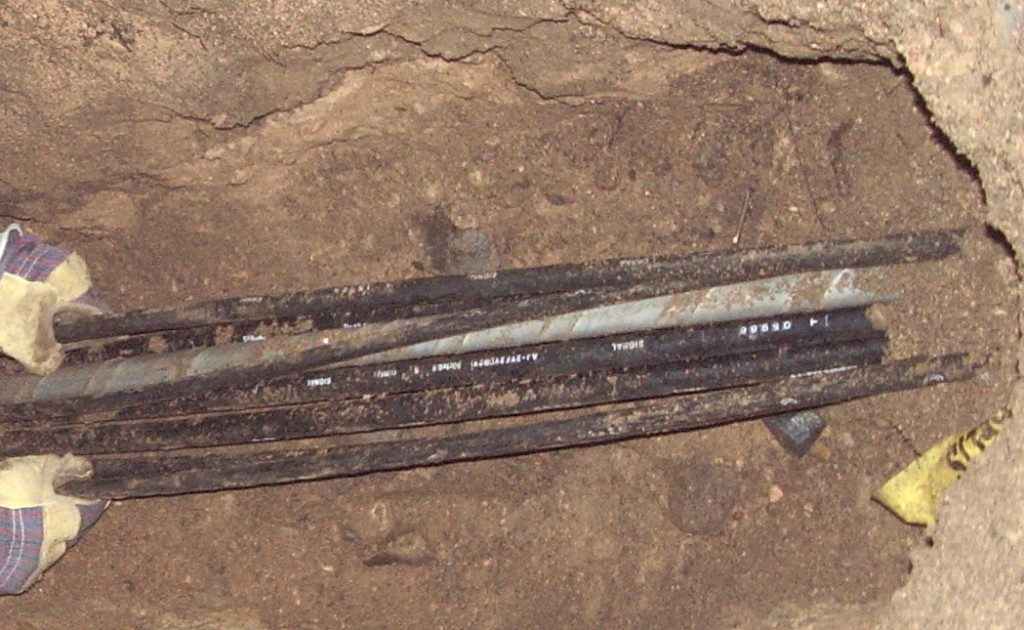

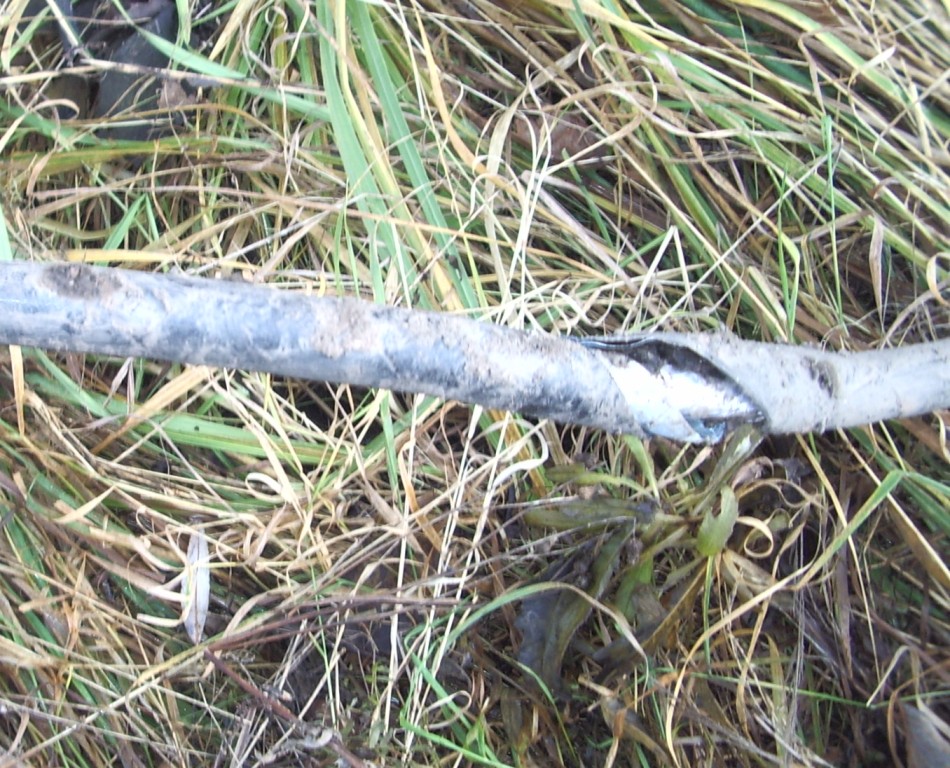

При укладке кабеля кабелеукладчиком был случай когда укладывался кабель с поверхностной броней. В касете кабель с поверхностной броней повредил изоляцию некоторых кабелей.

Я понял,что вопрос заключался в следующем. Как найти такие повреждения?

**olega88** · 11.07.2011, 18:29

AlexandroR,
Спасибо за фотки!

**art29** · 11.07.2011, 19:04

Это всё называется кабель - гавно!
Или в крайнем случае, не для укладки в грунт

**led** · 12.07.2011, 04:39

Господа. Ну не определите вы такие повреждения брони путём измерений.

**Кабанбай Батыр** · 18.07.2011, 19:08

.....Измерение сопротивления изоляции экрана кабеля:
- на посту МПЦ экран кабеля отключается от заземляющего проводника;
- мегомметром измеряется сопротивление изоляции экрана;
- норма изоляции экрана кабеля 5 МОм на 1 км длины кабеля.
.....Проверка целостности экрана кабеля:
- измеряется сопротивление шлейфа двух жил кабеля, для которых изме-ренные величины сопротивления изоляции по отношению к «земле» не выходят за пределы установленных норм (технологическая карта № 23);
- измеряется сопротивление шлейфа одной жилы кабеля и экрана;
- сопротивление шлейфа кабеля и экрана не должно превышать сопротив-ление шлейфа двух жил кабеля более чем в 1,5 раза.
.....Результаты измерений оформляются в журнале ШУ-64.
.....О выполненной работе делается запись в Журнале формы ШУ-2.

Щелкните, чтобы увидеть содержимое

_____________________
Источник: Технологические карты по техническому обслуживанию устройств МПЦ.

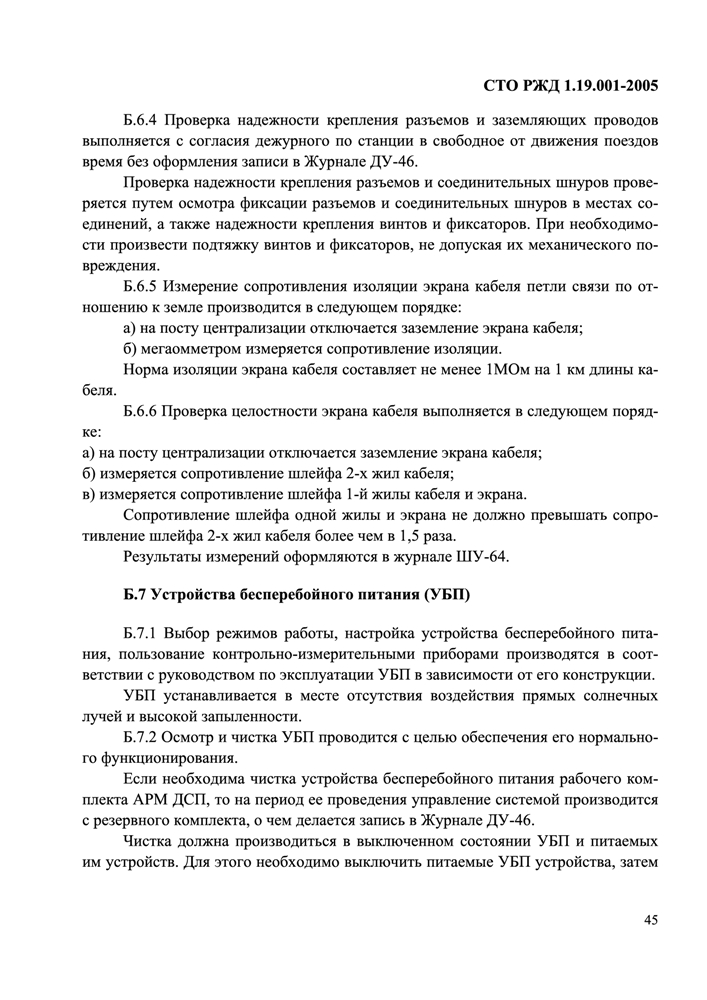

.....Также есть упоминание в СТО РЖД 1.19.001-2005

Щелкните, чтобы увидеть содержимое

Guest2 · 12.09.2011, 23:11

Цитата:

Допустимое сопротивление изоляции

Rиз>100/(n1*l1+n2*l2+..............), МОм

n-число жил
l-длина отрезка кабеля, км

А вот меня мучает такой вопрос: если по этой формуле считать Rиз луча, в который входит допустим 3 р.ц. на расстоянии по 50м от поста и по две жилы на каждую. Посчитал, получилось должно быть 300МОм изоляция. Объясните, может я ошибаюсь?

Torquato Tasso · 12.09.2011, 23:41

Цитата:

Сообщение от юра коновалов

А вот меня мучает такой вопрос... может я ошибаюсь?

Расчет не проверял, но судя по формуле: чем меньше длина кабеля- тем больше сопротивление изоляции должно быть, и наоборот.

Guest2 · 12.09.2011, 23:48

Цитата:

Расчет не проверял, но судя по формуле: чем меньше длина кабеля- тем больше сопротивление изоляции должно быть, и наоборот.

Это все так, но там же еще 3 транса есть? А если у одного из них изоляция 50МОм - луч уже не в норме?

Torquato Tasso · 12.09.2011, 23:58

Так это измерение сопротивления изоляции жил кабеля с отключением или без отключения?
