Бонус

удалил

Мимо_проходил

Размечтался!
А как потом большим командирам валить вину на механиков?

AlexandroR

Добрый день!
Помогите разобратся
1. Согласно ЦДИ-1225 от 30.03.2021 г. пункт 4.2.5 не

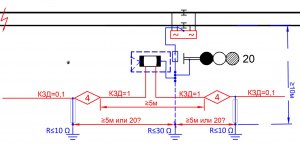

реже, чем через 6 км. необходимо выполнить линейно-защитное заземление брони кабеля в кабельных муфтах растояние между муфтами не менее 5м соответственно и между ЗУ тоже....согласно рис 4.10.
Согласно с СП 244.1326000.2015 № 308 от 14.10.2015 г пункт 5.12.5 Заземляющие проводники от брони кабелей подключаются к линейно-защитному заземляющему устройству изолированными заземляющими проводниками не менее 16 мм2 по меди. Как выполнить заземление релейного шкафа если линейно-защитное заземление брони кабеля в муфтах находится рядом с ним? Выдержать растояние 5м. от всех 3 заземлителей подключая их изолированными заземляющими проводниками или согласно 12013/ЦДИ необходимо не ближе 20 м от других заземляющих устройств т.е. шкафа? И если заземлитель СУ шкафа, согласно ЦДИ, удален от рельса на 10м. то проводник так же должен быть изолирован или нет?
2. Если ЦДИ-1225 выдан взамен 12013/ЦДИ, то есть ли необходимость выполнять пункт 4.2.4(12013/ЦДИ): Индивидуальное заземляющее устройство должно быть расположено возле ближайшей кабельной муфты, но не ближе 40 м от поста ЭЦ и не ближе 20 м от других заземляющих устройств?

gematogen

Почему на постах ЭЦ заземлили абсолютно все устройства всех хозяйств на единый контур, а на перегоне для одной по сути электроустановки набиваются несколько контуров? Если контактный провод упадет на землю - получим растекание, и разность потенциалов между этими заземлителями ни к чему хорошему не приведет.
