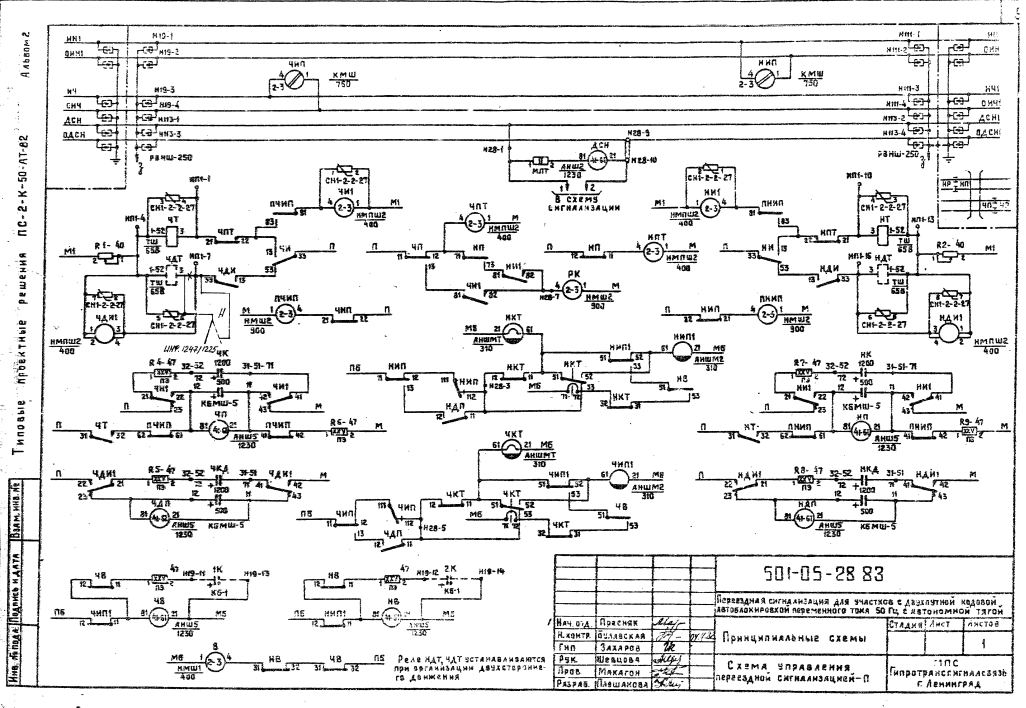

Откуда эта схема, точнее кусок?
здесь не все, нужна полная
__________________
Разделение ШЧ на ПЧ и НГЧ |
|
Цитировать 0 |
|
13.01.2022, 21:48
|
#32 (ссылка) |
|
V.I.P.
Регистрация: 14.07.2015
Адрес: Заречье
Сообщений: 130
Поблагодарил: 24 раз(а)
Поблагодарили 17 раз(а)
Фотоальбомы:
3 фото
Репутация: 80
|
Щелкните, чтобы увидеть содержимое
|
|
|
Цитировать 1 |
|
13.01.2022, 23:21
|
#33 (ссылка) |
|
Корифей СЦБ
Регистрация: 25.02.2009
Адрес: Ленинград
Возраст: 49
Сообщений: 9,565
Поблагодарил: 1612 раз(а)
Поблагодарили 2343 раз(а)
Фотоальбомы:
1 фото
Репутация: 1386
|
Вставлю и я свои "пять копеек":
1. Якорь не первого 2. В схеме не проверяется 3. Применяется - потому что так исторически сложилось 4. Опасные отказы - вполне вероятно 5. В старых схемах линеек опасные отказы на поляризованном якоре можно поймать не только на переезде, но и на сигнальной установке 6. (ИМХО) Схемы на реле ПЛ3 ещё хуже, хоть и считаются безопасными
__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся." Ф.Э. Дзержинский. |
|
|
Цитировать 2 |
|
14.01.2022, 06:43
|
#34 (ссылка) |
|
Злой Эльф
Регистрация: 28.02.2009
Сообщений: 923
Поблагодарил: 48 раз(а)
Поблагодарили 324 раз(а)
Фотоальбомы:
не добавлял
Репутация: 242
|
Поляризованный не первого класса, может не разомкнутся, один случай точно был в прошлом году, исторически так сложилось, экономили жилы кабеля.
__________________
Делай всё по чертежу. |
|
|
Цитировать 0 |
|
14.01.2022, 19:46
|
#35 (ссылка) | |
|
Super V.I.P.
Регистрация: 01.03.2017
Сообщений: 2,119
Поблагодарил: 95 раз(а)
Поблагодарили 405 раз(а)
Фотоальбомы:
не добавлял
Репутация: 536
|
Цитата:
__________________
Разделение ШЧ на ПЧ и НГЧ |
|
|
|
Цитировать 0 |
|
14.01.2022, 20:49
|
#36 (ссылка) | |
|
Корифей СЦБ
Регистрация: 25.02.2009
Адрес: Ленинград
Возраст: 49
Сообщений: 9,565
Поблагодарил: 1612 раз(а)
Поблагодарили 2343 раз(а)
Фотоальбомы:
1 фото
Репутация: 1386
|
Цитата:
Схема в исходном состоянии. Итог: поезд уже близко, а переезд открыт
__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся." Ф.Э. Дзержинский. |
|
|
|
Цитировать 2 |
|
14.01.2022, 21:26
|
#37 (ссылка) |
|
Super V.I.P.
Регистрация: 01.03.2017
Сообщений: 2,119
Поблагодарил: 95 раз(а)
Поблагодарили 405 раз(а)
Фотоальбомы:
не добавлял
Репутация: 536
|
описание из Казаков Бубнов Казаков за 1986г

__________________
Разделение ШЧ на ПЧ и НГЧ |
|
|
Цитировать 0 |
|
14.01.2022, 22:35
|
#38 (ссылка) | |
|
Корифей СЦБ
Регистрация: 25.02.2009
Адрес: Ленинград
Возраст: 49
Сообщений: 9,565
Поблагодарил: 1612 раз(а)
Поблагодарили 2343 раз(а)
Фотоальбомы:
1 фото
Репутация: 1386
|
Цитата:
Не защищает от залипания якоря в прямой полярности. Если считаете, что защищает - покажите
__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся." Ф.Э. Дзержинский. |
|
|
|
Цитировать 2 |
