Тема: [02-2004] Блок-схемы электрических цепей тепловоза ТЭМ2


Блок-схемы электрических цепей тепловоза ТЭМ2

В дорожно-технической школе № 2 Свердловской дороги курсанты, изучающие устройство и работу маневрового тепловоза ТЭМ2, пользуются функциональными блок-схемами. Они наглядно показывают взаимодействие электрических машин и аппаратов при различных режимах эксплуатации локомотива (пуске дизеля, возбуждении вспомогательного генератора и зарядке аккумуляторной батареи, регулировании скорости движения, управлении в одно лицо, автоматическом управлении холодильником, защите дизеля и электрического оборудования).

Блок-схемы помогают осваивающим профессию машиниста запомнить последовательность работы элементов электрической схемы тепловоза быстрее, чем по учебнику или конспекту. Повторять материал, пользуясь блок-схемами, проще и эффективнее. На экране компьютера они демонстрируются в многокрасочном исполнении, на страницах журнала, к сожалению, используются только два цвета.

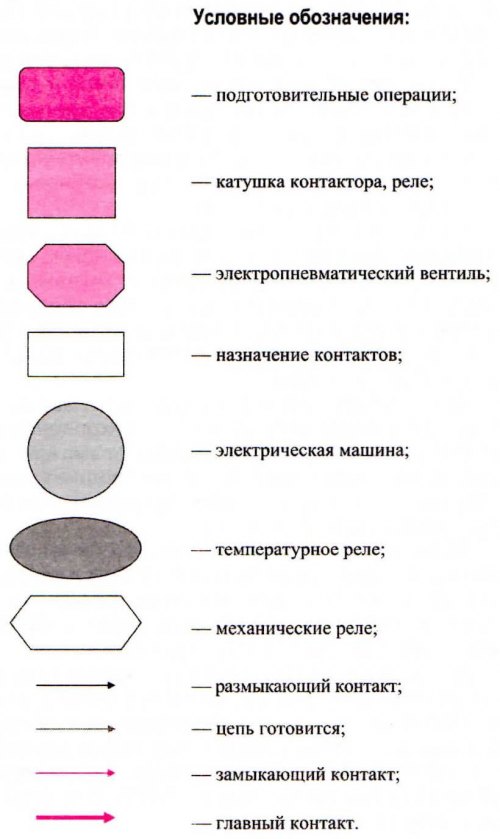

В качестве примера рассмотрим блок-схему пуска дизеля. Катушки контакторов, реле и электропневматических вентилей изображены в виде слегка тонированных квадратов. Силовые контакты контакторов выполнены толстыми стрелками красного цвета. Замыкающие блокировочные контакты контакторов и замыкающие контакты реле показаны тонкими стрелками красного цвета.

Размыкающие контакты контакторов и размыкающие контакты реле представлены тонкими стрелками черного цвета. Тонкие (серые) стрелки обозначают, что цепь подготавливается. Назначение силовых, замыкающих и размыкающих контактов электрических аппаратов указывается в нетонированных прямоугольниках.

Практика показывает, что подобные функциональные блок-схемы электрических цепей хорошо дополняют учебники по устройству и работе электрического оборудования тепловоза ТЭМ2.

И.П. ОРЛОВСКИЙ, преподаватель Дорожно-технической школы № 2 Свердловской дороги
