Тема: ЭЛЕКТРОВОЗ 2ЭС6

**Admin** · 08.10.2010, 15:13

Цитата:

1. Пневматическое оборудование электровоза
1. компрессорные установки:
1. работа установки
1.2.главные резервуары
2. Схема питания аппаратов управления электровозом
2.1.зарядка от вспомогательного компрессора
3. Тормозное оборудование
3.1. управляющие органы
3.1.1.контроллер крана машиниста
3.1.2.выключатель цепей управления
3.1.3.кран резервного управления
3.1.4.клапан аварийного экстренного торможения
3.1.5.кран вспомогательного тормоза
3.2. исполнительная часть
3.2.1.блок воздухораспределителя
3.2.2.блок тормозного оборудования
3.2.4.блок электропневматических приборов
4. Работа схемы
4.1.включение блокировки тормозов
4.2.выключение блокировки тормозов
4.3.работа крана машиниста усл.№130
4.4.работа крана резервного управления
4.5.работа крана вспомогательного тормоза усл.№215
4.6.работа тормозного оборудования
4.7.пересылка электровоза в холодном состоянии
5. Проверки пневматического оборудования
6. Тормозная рычажная передача
7. Неисправности пневматического оборудования и методы устранения
8.УКТОЛ
9. Окна монитора

**Admin** · 06.12.2011, 13:52

ЭЛЕКТРОВОЗ 2ЭС6
Рекомендации локомотивной бригаде по обнаружению и устранению неисправностей

Цитата:

СОДЕРЖАНИЕ.

ТОКОПРИЁМНИКИ..……….………………………………………………………….12
-при поднятии токоприемника снимает напряжение в контактной сети……….12
-механическое повреждение токоприемника без существенных последствий….13
-при поднятом токоприемнике отсутствует индикация на мониторе величины напряжения в контактной сети.…………………………………………….....………13
-не выключается заземлитель……………………............................... .........................15
-не включается разъединитель……………………...…………………………………15
-токоприемники не поднимаются……………………...……………………………...15
Срабатывание АЗВ SF1 «Управление» в шкафу МПСУиД, после включения тумблера «токоприемник»………………………………………….………………….16

БЫСТРОДЕЙСТВУЮЩИЙ ВЫКЛЮЧАТЕЛЬ (БВ)………………………..…...….17
-при включении БВ происходит его отключение в одной из секций, возможно, со снятием напряжения в контактной сети……………………………………………..17
-при включении БВ происходит его отключение в одной из секций, со срабаты- ванием РДФ1(КА1)…………………………………………………………...………… 17
-при включении БВ происходит его отключение в одной из секций, со срабаты- ванием РДФ2 (КА2)…………………………………………….………………………. 17
-при следовании в режиме тяги происходит отключение БВ одной из секций со срабатыванием дифференциального реле РДФ1( КА1), возможно с появлением дыма, вспышки в зоне расположения реостатных и линейных контакторов на первом и втором блоках – аппаратов…………………………………………………18
Для определения участка или места короткого замыкания………………….…...19
если БВ не отключит…………………………………………………………………….19
если после перевода тумблера SA32 в положение «прицепная» и постановке 1 позиции отключит БВ………………………………………………………………….……19
-при отключении ТЭД 1, 2 из силовой цепи выводится: ..…………………….……… 20
-при отключении ТЭД 3, 4 из силовой цепи выводятся: ...……………………………20 При переводе переключателя SA32 в положение «прицепная» отключается……20
В режиме тяги или торможения отключает БВ со срабатыванием РДФ1(КА1) на одной из секций с появлением дыма, вспышек в зоне расположения линейных контакторов на блоках-аппаратов 1 или 2. После постановки первой позиции отключает БВ со срабатыванием дифференциального реле КА1 на секции, где включены пусковые сопротивления……………………………………….…………. 21
Повреждение контакторов………………………………………………………………22
-при повреждении реостатных контакторов К2, К21, К22,К23,К24…………22
-при повреждении линейных контакторов К27, К28, К30,К35 - К38…………..22
-при повреждении линейных контакторов К31, К33…………………………….22
-при повреждении линейных контакторов К32,К34…………………………….22
-при повреждении реверсора QP1 и режимного переключателяQP3…………24
-при повреждении реверсора QP2 и режимного переключателя QP4…………24
В режиме тяги отключает БВ со срабатывание дифференциального реле КА1 на одной из секций с появлением дыма, вспышек в зоне расположения двигателей
охлаждения ПТР 24
Отключает БВ на одной из секций со срабатыванием дифференциального реле КА2 на электровозах № c 1 по14 и с 1 по 26………………………………………………….24
- защита сработает 24
- защита не сработает 25
после включения контакторов КМ1 и КМ2 защита сработает……………………25
после отключения QR1 - QR6 защита не сработает…………………………………26
-срабатывание защиты произошло после включения QR1…………………………...26
-срабатывание защиты произошло после включения QR2…………………………...26
-срабатывание защиты при включении QR4……………………………………………26
-срабатывание защиты при включении QR5……………………………………………26
-срабатывание защиты при включении QR3 27
-срабатывание защиты при включении QR6 27
Отключает БВ на одной из секций со срабатыванием дифференциального реле КА2 на электровозах № 15 и с №27... 29
- защита сработает 28
после отключения ПСН тумблером SA17 и включения БВ
-защита не сработает 28
При наличии видимых повреждений в шкафу МПСУ и Д…………………………… 28
следов повреждения на блоке аппаратов №3 не обнаружено:.………………………..28
БВ сработало…………………………………………………………………………………28
после постановки ножей QR1 и QR2 в среднее положение и включения БВ защита не срабатывает…………………………………………………………………………….... 28
-после включения ножа QR2 отключило БВ 29
- после включения QR1 и выключения QR2 снова происходит отключение БВ со срабатыванием диффреле РА2…….……………………………………...……………….29
-после включения ножа QR2 защита не сработает……………………………..............29
БВ не включается 29
срабатывает БВ при переходе с одного соединения ТЭД на другое………………30
срабатывание АЗВ SF1 «Управление» после включения тумблера БВ 31

ЦЕПИ УПРАВЛЕНИЯ и ВСПОМОГАТЕЛЬНЫЕ МАШИНЫ 31
После включения АБ отключается АЗВ SF19 «АБ» или происходит значительная просадка напряжения цепей управления и отключают оба монитора…………..31
Не запускаются вентиляторы охлаждения ТЭД, компрессор,нет цепи заряда АБ
на электровозах № 15 и с 27 31
Не запускаются двигатели вентиляторов охлаждения ТЭД, двигатель компрессора на электровозах № с 1 по 14 и с 16 по 26………………………..…….31
- не запустились двигатели вентиляторов охлаждения ТЭД…………………..32
-не запустился двигатель компрессора...…………………………………………32
При наличии напряжения в контактной сети и включенном БВ (на мониторе световая индикация БВ и ПСН не горит) не работают двигатели вспоммашин…..32
В пути следования повышенное значение тока заряда АБ…………………………... 32
Не запускаются вентиляторы охлаждения ТЭД 32
Не запускаются компрессора 33
Нет сигнала с пульта управления в ПСН на запуск компрессора…………………33
Ошибка ПЧ. 33
На мониторе нет сигнала о готовности компрессора 33
Не открылся впускной клапан компрессора (на пульте управления компрессора не загорается сигнальная лампа «впускной клапан»)……………………………….33
Нет сигнала от датчика давления питательной магистрали……………………34
На мониторе в кабине управления загорается «окно» MB на
электровозах № 15 и с 27 34
На мониторе в кабине управления загорается «окно» МК на
электровозах № 15 и с 27 34

НЕИСПРАВНОСТИ МОТОРНОГО РЕЖИМА 34
-при сборе первой позиции большое значение тока якоря, а при трогании с места или малой скорости движения срабатывание защиты……………………………….34
-недопустимые броски тока при переходе с одного соединения двигателей на другое, возможно отключение защиты через дифференциальное реле КА1…………………35
-при наличии напряжения в контактной сети, включенных БВ, работающих вспом. машинах отсутствует ток в силовой цепи на 1 позиции, по монитору проходит набор позиций………………………………………………………………………………..35
- ток якоря появился 35
- после переключения SA32 и набора позиций ток якоря не появился……………….36
После постановки джойстика SA45 в положение «+1» нет
набора позиций 36
-не развернуты реверсора в положение направления движения 36
-не развернуты режимные переключатели в положение «последовательно» или
«независимое» 36
-давление в тормозной магистрали ниже 4,0 кгс/см 36
-напряжение в контактной сети менее 2200 В или более 4000 В ………………….36
После постановки джойстика SA45 «Тяга» в положение «+1» набор позиций происходит, но через малый промежуток времени происходит разбор тяги………..36
-не включился контактор К30 37
-не включился контактор К36 37
-не включился контактор К39 в положении тумблера SA32 «головная»….……….37
-не включился контактор К40 в положении тумблера SA32 «прицепная»………..37
-не открылись жалюзи 37
При переходе с С на СП через 2-5 секунд происходит разбор тяги…………………..38
При переходе с СП на П через 2-5 секунд происходит разбор тяги…………………..38
В режиме тяги теряется ток возбуждения ТЭД 38
Срабатывание в шкафу АЗВ SF1 «Управление» после постановки первой позиции 39
СРАБАТЫВАНИЕ АЗВ В ШКАФУ МПСУиД 39
-срабатывание SF35 «МКС ИП» 39
-срабатывание SF34 «МКС НП» 39
-срабатывание АЗВ SF10 «ИП САУТ» 40
-срабатывание АЗВ SF11 «ИП ПСН Iк» 40
-срабатывание АЗВ SF9 «ИП ПСН IIк» 40
-срабатывание АЗВ SF13 «ИП УКТОЛ, ИП МСУЛ IIк» 40
-срабатывание АЗВ SF14 «МСУЛ Iк» 40
-срабатывание АЗВ SF3 «Вспомогательный компрессор»……………………….. 41

НЕИСПРАВНОСТИ ПНЕВМАТИЧЕСКОГО ОБОРУДОВАНИЯ 41
Срабатывание АЗВ SF1 «Управление» после ступени торможения краном ма-
шиниста 41
Малая производительность компрессорных установок 42
Срабатывание предохранительного клапана компрессора…………………….… 42
Перегрев масла…………………………………………………………………………..43
-неисправность термостатического клапана компрессора…………………….....43
-воспламенение масла в винтовом модуле............................................ .......................43
При работе компрессорных установок срабатывание предохранительных клапанов
на одной из секций ……………43
Срабатывание первого от компрессора предохранительного клапана…………..44
Срабатывание второго от компрессора предохранительного клапана………….44
-перемерзание крана КН8 под кузовом электровоза …………44
-неисправность датчика давления питательной магистрали…………………44
Отсутствие или заниженное давление в магистрали цепей управления………….45
Разрыв межсекционных рукавов …………………………………46
-питательной магистрали ……………………………………46
-тормозной магистрали …………………………………………46
Повреждение питательной магистрали …………………………46
-повреждение предохранительных клапанов, обратного клапана,ГР,влагомас-
лоотделителя ……46
-повреждение питательной магистрали в кузове электровоза………………….47
Повреждение воздухопроводов цепей управления электровоза……………………47
-повреждение резервуара для поднятия токоприемников РС6…………………..47
-повреждение магистрали от редуктора цепей управления, резервуара цепей управления, клапана КЭП11 и клапана влючения БВ……………………………..47
-повреждение приводов аппаратов 47
жалюзи 47
токоприемника 47
разъединителя 47
заземлителя 47
Повреждение трубопроводов в шкафу УКТОЛ. ………………….47
-повреждение трубопровода от КН2 до БТО ………………..47
-повреждение магистрали вспомогательного тормоза……………………….... ...47
-разрыв воздухопровода тормозных цилиндров………………………………………48

НЕИСПРАВНОСТИ ТОРМОЗНОГО ОБОРУДОВАНИЯ…………………………….48
Нет отпуска тормозов локомотива, в кабине управления кран машиниста во II положении, кран вспомогательного тормоза в положении отпуска……………48
-включение устройства блокировки тормозов в задней секции электровоза…48
-неисправность реле давления блока вспомогательного тормоза………………49
-срабатывание вентилей ЭПВН (срыва рекуперации) 49
Нет отпуска тормозов одной секции локомотива, в кабине управления кран машиниста во II-ом положении, кран вспомогательного тормоза в положении
отпуска 49
-срабатывание устройства торможения при разрыве секций………………………49
-неисправен БВР секции 50
Нет отпуска тормозов одной тележки локомотива 51
Самопроизвольное наполнение тормозных цилиндров секции……..……………51
При сборе схемы электрического торможения наполнение ТЦ секции………….51
При торможении краном вспомогательного тормоза нет наполнения ТЦ локо-
мотива 52
При торможении краном вспомогательного тормоза или краном машиниста нет наполнения ТЦ одной тележки…………………………………………………………52
При торможении краном машиниста нет наполнения ТЦ какой-либо секции…53
При постановке ключа ВЦУ в положение 1 не включается блокировка тормо-
зов 53
-обрыв в цепи питания или неисправность вентиля В1.......................................53
-неисправность блокировки тормозов 53
Непрерывная разрядка уравнительного резервуара и тормозной магистрали при II-ом положении ручки крана машиниста……………………………………………53
Занижение давления в уравнительном резервуаре при 2-ом положении ручки крана машиниста 54
При постановке ручки крана машиниста в 1 положение нет сверхзарядки УР
и ТМ……………………………………………………………………………………….54
Завышение давления в тормозной магистрали при II-ом положении ручки
КрМ……………………………………………………………………………………….54
При завышении давления в уравнительном резервуаре нет завышения в ТМ..54
При ступени торможения нет разрядки тормозной магистрали………………….55

неисправности 2ЭС6.doc (11.23 Мб)

**relsamaster** · 18.07.2021, 20:21

Электровоз 2ЭС6 Синара. Брексон В.В. - Верхняя Пышма: ООО Уральские локомотивы, 2015

Эта книга не только призвана ознакомить читателей с принципами построения, конструкцией электровоза 2ЭС6 «Синара» и его характеристиками, особенностями построения отдельных узлов и систем, но и позволит проследить все этапы реализации проекта создания современного локомотива — от замысла и чертежей до постройки первых машин и дальнейшего совершенствования электровоза.
Описаны технические характеристики электровоза 2ЭС6, особенности конструкции установленных на нем агрегатов и систем, применяемые алгоритмы управления локомотивом и его оборудованием. Большое внимание уделено тяговым двигателям с независимым возбуждением, а также микропроцессорной системе управления и диагностики.
Книга рассчитана на локомотивные бригады, специалистов в области железнодорожного подвижного состава, студентов профильных высших н средних специальных учебных заведении.

Скачать

https://vk.com/doc180572275_54236730...64acb39f96e29f

Электровоз 2ЭС6 Синара. Сборник плакатов. Электрические схемы. 2017

https://vk.com/doc180572275_56323775...5f4646baa851da

Рекомендации локомотивной бригаде по обнаружению и устранению неисправностей электровоза 2ЭС6

https://vk.com/doc180572275_54445651...3af9515799d0a1

Электрические схемы электровоза 2ЭС6

https://vk.com/doc180572275_54367842...ec0a488cfa0852

Электровоз 2ЭС6. Руководство по эксплуатации. Электрические схемы. Пособие для локомотивных бригад.

https://vk.com/doc180572275_54367395...33f961db734b92

Электровоз 2ЭС6. Механика, двигатели, аппараты. Пособие для локомотивных бригад.

https://vk.com/doc180572275_54255893...81cce72cbe43b4

**relsamaster** · 23.07.2021, 01:04

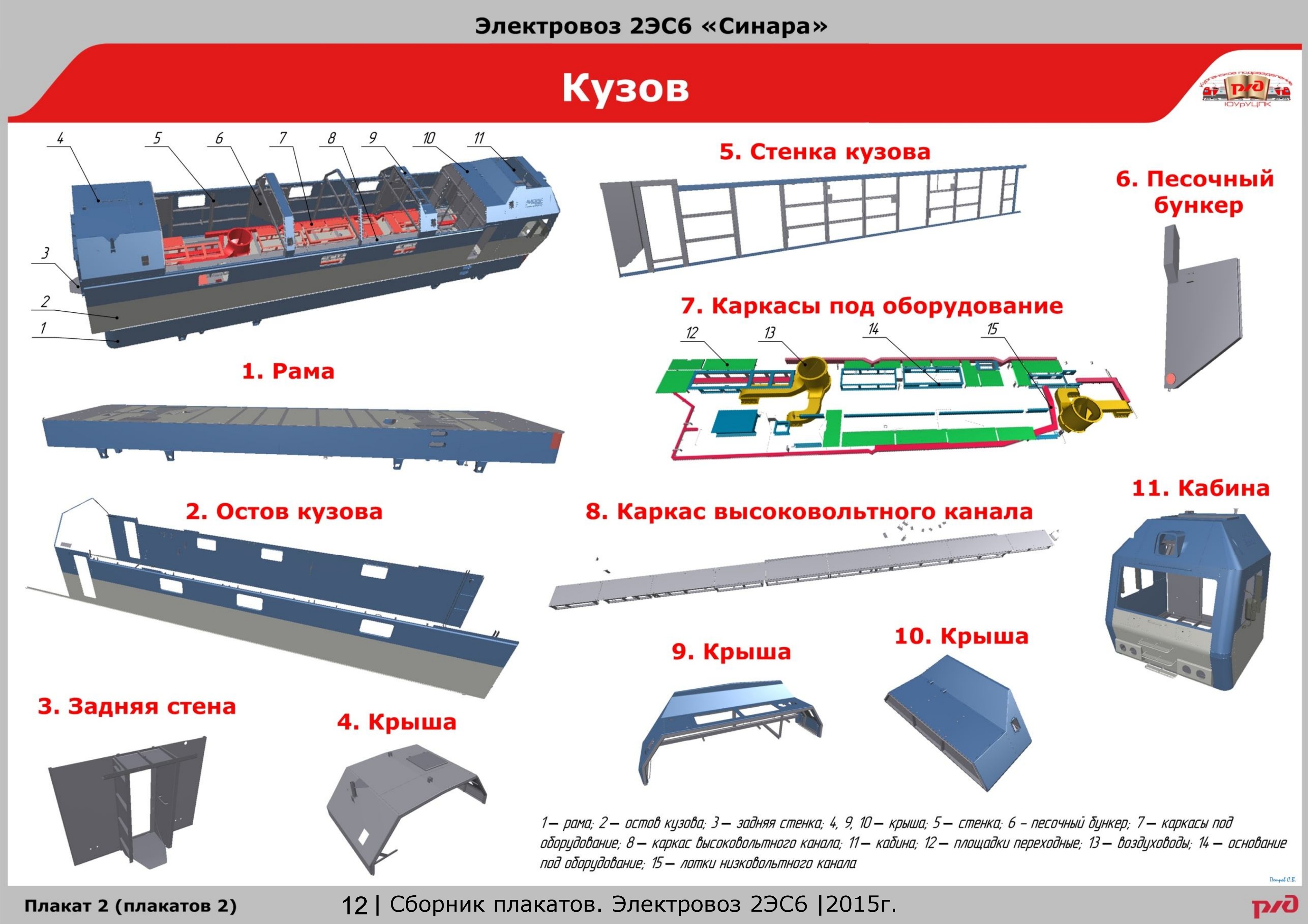

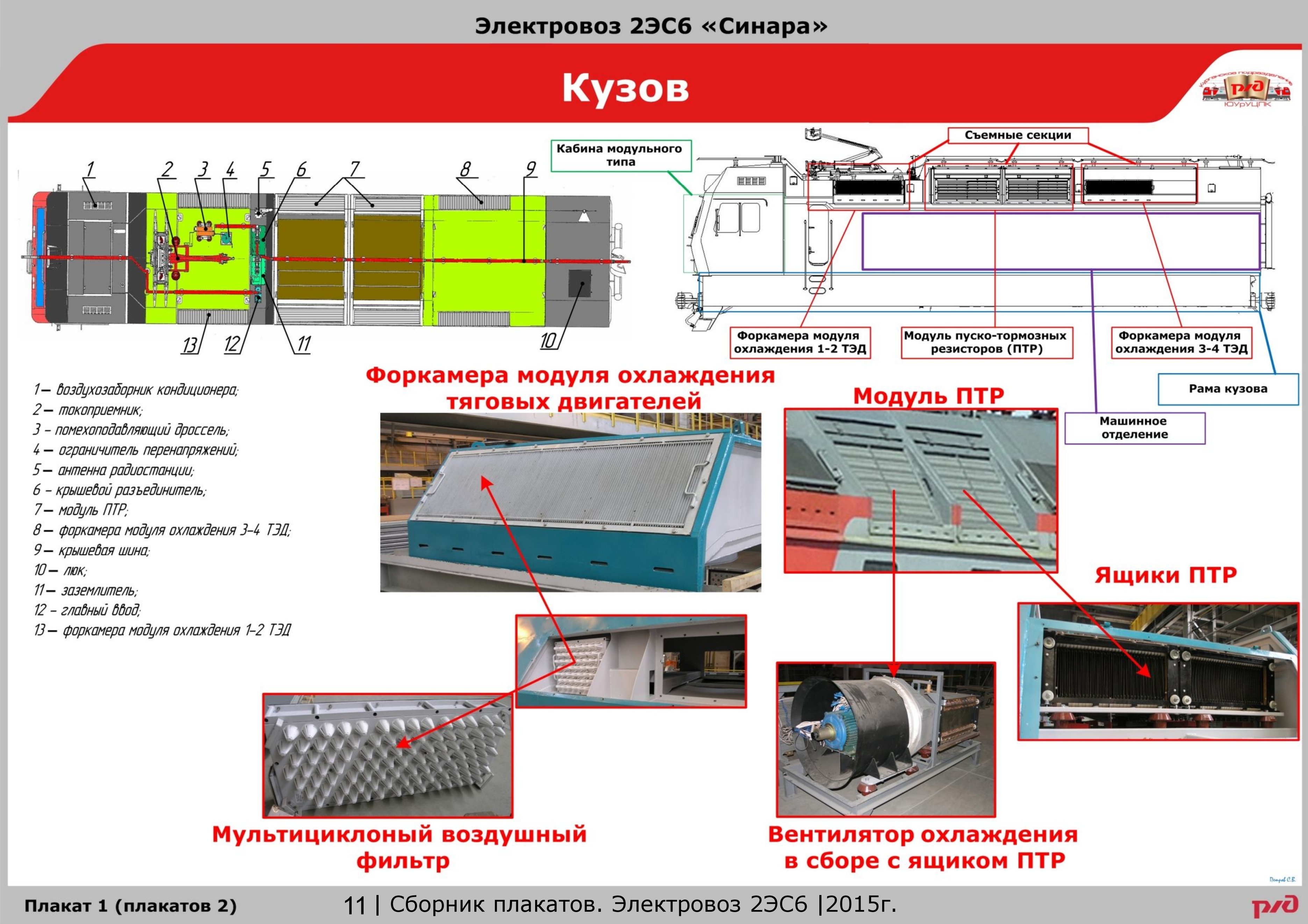

Кузов электровоза 2ЭС6 «Синара»

https://vk.com/wall-99764230_1740?browse_images=1

Устранение неисправностей электровоза 2ЭС6. Петров С.В. 2017

https://vk.com/doc180572275_47364629...8873078f3a2c30

Электрические схемы электровоза 2ЭС6. Петров С.В. 2017

https://vk.com/doc180572275_47355507...5e756179d9ee70

Описание МПСУиД электровоза 2ЭС6

https://vk.com/doc180572275_54956793...d46cf2008823c1

**Admin** · 03.12.2023, 21:38

Учебное пособие по предмету «Автотормоза» для групп подготовки по профессии «Машинист электровоза 2ЭС6»

Автотормоза

Скачать

18.07.2021, 20:21	#3 (ссылка)
relsamaster Super V.I.P. Регистрация: 19.10.2012 Адрес: у входного в вечность Сообщений: 2,230 Поблагодарил: 44 раз(а) Поблагодарили 3085 раз(а) Фотоальбомы: 0 Загрузки: 12318 Закачек: 1 Репутация: 713	Тема: Электровоз 2ЭС6 Синара. Сборник документов Электровоз 2ЭС6 Синара. Брексон В.В. - Верхняя Пышма: ООО Уральские локомотивы, 2015 Эта книга не только призвана ознакомить читателей с принципами построения, конструкцией электровоза 2ЭС6 «Синара» и его характеристиками, особенностями построения отдельных узлов и систем, но и позволит проследить все этапы реализации проекта создания современного локомотива — от замысла и чертежей до постройки первых машин и дальнейшего совершенствования электровоза. Описаны технические характеристики электровоза 2ЭС6, особенности конструкции установленных на нем агрегатов и систем, применяемые алгоритмы управления локомотивом и его оборудованием. Большое внимание уделено тяговым двигателям с независимым возбуждением, а также микропроцессорной системе управления и диагностики. Книга рассчитана на локомотивные бригады, специалистов в области железнодорожного подвижного состава, студентов профильных высших н средних специальных учебных заведении. Скачать https://vk.com/doc180572275_54236730...64acb39f96e29f Электровоз 2ЭС6 Синара. Сборник плакатов. Электрические схемы. 2017 https://vk.com/doc180572275_56323775...5f4646baa851da Рекомендации локомотивной бригаде по обнаружению и устранению неисправностей электровоза 2ЭС6 https://vk.com/doc180572275_54445651...3af9515799d0a1 Электрические схемы электровоза 2ЭС6 https://vk.com/doc180572275_54367842...ec0a488cfa0852 Электровоз 2ЭС6. Руководство по эксплуатации. Электрические схемы. Пособие для локомотивных бригад. https://vk.com/doc180572275_54367395...33f961db734b92 Электровоз 2ЭС6. Механика, двигатели, аппараты. Пособие для локомотивных бригад. https://vk.com/doc180572275_54255893...81cce72cbe43b4 Последний раз редактировалось Admin; 12.04.2024 в 07:09.
	0

23.07.2021, 01:04	#4 (ссылка)
relsamaster Super V.I.P. Регистрация: 19.10.2012 Адрес: у входного в вечность Сообщений: 2,230 Поблагодарил: 44 раз(а) Поблагодарили 3085 раз(а) Фотоальбомы: 0 Загрузки: 12318 Закачек: 1 Репутация: 713	Тема: Электровоз 2ЭС6 Синара. Сборник документов. продолжение *Кузов электровоза 2ЭС6 «Синара»* https://vk.com/wall-99764230_1740?browse_images=1 *Устранение неисправностей электровоза 2ЭС6. Петров С.В. 2017* https://vk.com/doc180572275_47364629...8873078f3a2c30 *Электрические схемы электровоза 2ЭС6. Петров С.В. 2017* https://vk.com/doc180572275_47355507...5e756179d9ee70 *Описание МПСУиД электровоза 2ЭС6* https://vk.com/doc180572275_54956793...d46cf2008823c1
	0

03.12.2023, 21:38	#5 (ссылка)
Admin Crow indian Автор темы Регистрация: 21.02.2009 Возраст: 42 Сообщений: 29,003 Поблагодарил: 397 раз(а) Поблагодарили 5856 раз(а) Фотоальбомы: 2567 Записей в дневнике: 655 Загрузки: 674 Закачек: 274 Репутация: 126089	Учебное пособие по предмету «Автотормоза» для групп подготовки по профессии «Машинист электровоза 2ЭС6» Автотормоза Скачать __________________ Телеграм-канал ЖЕЛЕЗНОДОРОЖНИК Если у вас возникли вопросы по работе сайте - пишите на почту admin@scbist.com
	12

Похожие темы
Тема	Автор	Раздел	Ответов	Последнее сообщение
Электровоз ВЛ-80с - подборка материала	Admin	Тяговый подвижной состав	2	17.11.2014 13:37
ЭЛЕКТРОВОЗ ЧС2к (ЕСАУП)	Admin	Тяговый подвижной состав	1	27.02.2013 23:03
Электровоз ВЛ85 - Руководство по эксплуатации	Admin	Тяговый подвижной состав	2	01.03.2012 23:19
Электровоз ВЛ10крп	Admin	Тяговый подвижной состав	1	19.02.2012 21:01
[Новости РЖД] Первую поездку с поездом весом в 6300 тонн совершил электровоз 2ЭС10 «Гранит»	Admin	Новости на сети дорог	0	18.04.2011 07:09

Опции темы	Поиск в этой теме
Версия для печати Отправить по электронной почте	Поиск в этой теме: Расширенный поиск

Тема: ЭЛЕКТРОВОЗ 2ЭС6

Тема: Электровоз 2ЭС6 Синара. Сборник документов

Тема: Электровоз 2ЭС6 Синара. Сборник документов. продолжение

Здесь присутствуют: 1 (пользователей: 0 , гостей: 1)
