Старый 03.11.2015, 19:38   #46 (ссылка)
Старший участник


Регистрация: 30.07.2015
Сообщений: 446
Поблагодарил: 13 раз(а)
Поблагодарили 109 раз(а)
Фотоальбомы: 0
Репутация: 74
По умолчанию

Цитата:
Сообщение от shl52 Посмотреть сообщение
При электротяге переменного тока, не возвращается обратный тяговый ток на подстанцию по рельсам..
брехня
MediaGet вне форума   Ответить с цитированием 0
Старый 03.11.2015, 19:47   #47 (ссылка)
АфроСЦБист

Аватар для tyubik


Регистрация: 22.10.2010
Адрес: Ивантеевка
Возраст: 45
Сообщений: 13,071
Поблагодарил: 459 раз(а)
Поблагодарили 815 раз(а)
Фотоальбомы: 0
Репутация: 1528
По умолчанию

Цитата:
Сообщение от shl52 Посмотреть сообщение
При электротяге переменного тока, не возвращается обратный тяговый ток на подстанцию по рельсам. ... .
Ну что Вы... Ладно я не железнодорожник, но не видел на электролокомотивах никаких проводников, волочащихся по земле...
tyubik вне форума   Ответить с цитированием 0
Старый 03.11.2015, 19:50   #48 (ссылка)
Super V.I.P.

Аватар для Скиталец


Регистрация: 27.09.2011
Адрес: Самара
Возраст: 67
Сообщений: 3,679
Поблагодарил: 835 раз(а)
Поблагодарили 785 раз(а)
Фотоальбомы: 0
По умолчанию

[

Разнообразь хоть немного...

Последний раз редактировалось Скиталец; 03.11.2015 в 19:54.
Скиталец вне форума   Ответить с цитированием 0
Старый 03.11.2015, 19:50   #49 (ссылка)
V.I.P.

Аватар для shl52


Регистрация: 23.11.2010
Адрес: Н.Новгород
Сообщений: 849
Поблагодарил: 236 раз(а)
Поблагодарили 273 раз(а)
Фотоальбомы: 0
Репутация: 131
По умолчанию

Грубо. Вы проводили измерения, измеряли токи на отсосах, на шине заземления?
__________________
Красный. Вижу красный. Поехали? Поехали.
shl52 вне форума   Ответить с цитированием 0
Старый 03.11.2015, 19:53   #50 (ссылка)
АфроСЦБист

Аватар для tyubik


Регистрация: 22.10.2010
Адрес: Ивантеевка
Возраст: 45
Сообщений: 13,071
Поблагодарил: 459 раз(а)
Поблагодарили 815 раз(а)
Фотоальбомы: 0
Репутация: 1528
По умолчанию

Цитата:
Сообщение от shl52 Посмотреть сообщение
Грубо. Вы проводили измерения, измеряли токи на отсосах, на шине заземления?
Да.
tyubik вне форума   Ответить с цитированием 0
Старый 03.11.2015, 19:55   #51 (ссылка)
Новичок


Регистрация: 22.09.2012
Сообщений: 17
Поблагодарил: 0 раз(а)
Поблагодарили 1 раз(а)
Фотоальбомы: 0
Репутация: 0
По умолчанию

Цитата:
При электротяге переменного тока, не возвращается обратный тяговый ток на подстанцию по рельсам.

Так он не по одному рельсу возвращается, а по всем сразу. И по одному пути и по всем остальным. А это что за новая глупость мерить тяговый ток по перемычкам? Или Уже совсем больше заниматься нечем?
Uz8tve вне форума   Ответить с цитированием 0
Старый 03.11.2015, 20:07   #52 (ссылка)
АфроСЦБист

Аватар для tyubik


Регистрация: 22.10.2010
Адрес: Ивантеевка
Возраст: 45
Сообщений: 13,071
Поблагодарил: 459 раз(а)
Поблагодарили 815 раз(а)
Фотоальбомы: 0
Репутация: 1528
По умолчанию

Теперь возвращаемся к идее заземления ОТС через отдельные её элементы...
Самим-то не смешно?
tyubik вне форума   Ответить с цитированием 0
Старый 03.11.2015, 20:12   #53 (ссылка)
Старший участник


Регистрация: 30.07.2015
Сообщений: 446
Поблагодарил: 13 раз(а)
Поблагодарили 109 раз(а)
Фотоальбомы: 0
Репутация: 74
По умолчанию

Цитата:
Сообщение от tyubik Посмотреть сообщение
Ну что Вы... Ладно я не железнодорожник, но не видел на электролокомотивах никаких проводников, волочащихся по земле...
переносное заземление
MediaGet вне форума   Ответить с цитированием 0
Старый 03.11.2015, 20:20   #54 (ссылка)
V.I.P.

Аватар для shl52


Регистрация: 23.11.2010
Адрес: Н.Новгород
Сообщений: 849
Поблагодарил: 236 раз(а)
Поблагодарили 273 раз(а)
Фотоальбомы: 0
Репутация: 131
По умолчанию

Цитата:
Сообщение от Uz8tve Посмотреть сообщение

Так он не по одному рельсу возвращается, а по всем сразу. И по одному пути и по всем остальным. А это что за новая глупость мерить тяговый ток по перемычкам? Или Уже совсем больше заниматься нечем?
А асимметрию обратного тягового тока токоизмерительными клещами Вы не в дроссельных перемычках измеряете?
__________________
Красный. Вижу красный. Поехали? Поехали.
shl52 вне форума   Ответить с цитированием 0
Старый 03.11.2015, 20:24   #55 (ссылка)
АфроСЦБист

Аватар для tyubik


Регистрация: 22.10.2010
Адрес: Ивантеевка
Возраст: 45
Сообщений: 13,071
Поблагодарил: 459 раз(а)
Поблагодарили 815 раз(а)
Фотоальбомы: 0
Репутация: 1528
По умолчанию

Цитата:
Сообщение от shl52 Посмотреть сообщение
А асимметрию обратного тягового тока токоизмерительными клещами Вы не в дроссельных перемычках измеряете?
Мы - нет. Мы по разности напряжения между концами основной обмотки и средней точкой
А в "отсосы" совсем не лезли, это вотчина "энергетов" )))

Последний раз редактировалось tyubik; 03.11.2015 в 20:29.
tyubik вне форума   Ответить с цитированием 0
Старый 03.11.2015, 20:29   #56 (ссылка)
V.I.P.

Аватар для shl52


Регистрация: 23.11.2010
Адрес: Н.Новгород
Сообщений: 849
Поблагодарил: 236 раз(а)
Поблагодарили 273 раз(а)
Фотоальбомы: 0
Репутация: 131
По умолчанию

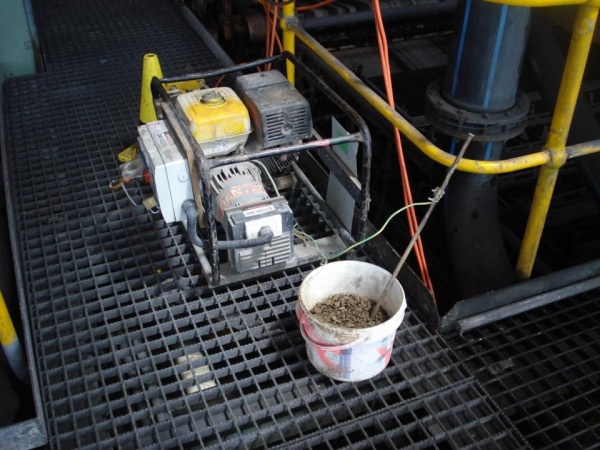

Мне клещами больше нравится. Кстати асимметрия проявляется если токи за 60 А. Порадовался переносному заземлению. Алексей не получается оставить комментарий это мой глюк или у всех
__________________
Красный. Вижу красный. Поехали? Поехали.

Последний раз редактировалось shl52; 03.11.2015 в 20:33.
shl52 вне форума   Ответить с цитированием 0
Старый 03.11.2015, 20:32   #57 (ссылка)
АфроСЦБист

Аватар для tyubik


Регистрация: 22.10.2010
Адрес: Ивантеевка
Возраст: 45
Сообщений: 13,071
Поблагодарил: 459 раз(а)
Поблагодарили 815 раз(а)
Фотоальбомы: 0
Репутация: 1528
По умолчанию

Цитата:
Сообщение от shl52 Посмотреть сообщение
Мне клещами больше нравится. Кстати асимметрия проявляется если токи за 60 А.
Как-нибудь попробуйте рацией попользоваться или мобильным телефоном в непосредственной близости от клещей, да понаблюдайте за показаниями ))) Разонравится.

tyubik добавил 03.11.2015 в 21:32
Всё-таки возвращаемся к теме и немножечко переформулируем вопрос:
- Какая цель преследуется заземлением ОТС?

Последний раз редактировалось tyubik; 03.11.2015 в 20:32. Причина: Добавлено сообщение
tyubik вне форума   Ответить с цитированием 0
Старый 03.11.2015, 20:41   #58 (ссылка)
Корифей СЦБ

Аватар для Александр


Регистрация: 25.02.2009
Возраст: 44
Сообщений: 8,488
Поблагодарил: 1449 раз(а)
Поблагодарили 1874 раз(а)
Фотоальбомы: 1
Репутация: 1227
По умолчанию

Цитата:
Сообщение от tyubik Посмотреть сообщение
- Какая цель преследуется заземлением ОТС?
Получение обходных цепей.
С контрольным и шунтовым режимом скучно жить, захотелось разнообразия. Планки на приводах, обходные цепи в рельсовых цепях. Светофоры вот пока рацухи стороной обошли, но, думаю, придёт и их черёд.
__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.
Александр вне форума   Ответить с цитированием 2
Поблагодарили:
tyubik (03.11.2015)
Старый 03.11.2015, 20:53   #59 (ссылка)
Новичок


Регистрация: 22.09.2012
Сообщений: 17
Поблагодарил: 0 раз(а)
Поблагодарили 1 раз(а)
Фотоальбомы: 0
Репутация: 0
По умолчанию

Цитата:
Всё-таки возвращаемся к теме и немножечко переформулируем вопрос:
- Какая цель преследуется заземлением ОТС?
ОТС должен заземляться только на ТПС для безопасности! И это есть рабочее заземление.
Uz8tve вне форума   Ответить с цитированием 0
Старый 03.11.2015, 20:56   #60 (ссылка)
__


Регистрация: 10.09.2010
Адрес: Москва
Возраст: 59
Сообщений: 13,765
Поблагодарил: 399 раз(а)
Поблагодарили 2296 раз(а)
Фотоальбомы: 0
Репутация: 1470
По умолчанию

Цитата:
Сообщение от tyubik Посмотреть сообщение
Всё-таки возвращаемся к теме и немножечко переформулируем вопрос:
- Какая цель преследуется заземлением ОТС?
Исторически сложившееся представление о том, что рельсовая линия является хорошим заземлителем в современных условиях не соответствует действительности.
Раньше - гнилые и вечно влажные деревянные шпалы, костыльное скрепление, песчано-гравийный балласт. Удельное сопротивление балласта - летом - не более 1 Ом*км. Поэтому все разрядники - заземлялись на рельсовую линию. Весовые параметры грузовых поездов - небольшие, тяговые токи не запредельные, тяговый ток в пределах одного блок-участка стекал в землю, потенциал рельсов - если его измерить относительно контура заземления тяговой подстанции - небольшой, меньше пробивного напряжения низковольтных разрядников. И асимметрия тягового тока проявляется не сильно, поскольку легко уравнивается через балласт с низким сопротивлением.
Сейчас - чистая гранитная щебенка, геотекстиль, пенополистирол, в каждой ж/б шпале изолирующие элементы. Сопротивление балласта - десятки Ом*км. Вес поезда - 6300 т, 9000 т, 12600 т, 14200 т. Стекание тягового тока в грунт стало хуже в разы. В итоге - потенциал рельсов - относительно контура тяговой подстанции - несколько киловольт. И этот потенциал - "обратным ходом" - лезет через СЦБиные низковольтные разрядники в аппаратуру СЦБ и повреждает её. Причем инициирующим фактором является грозовой импульс, а силовым, разрушающим аппаратуру, является как раз потенциал рельсов от тягового тока. И этот же потенциал вызывает повышенную асимметрию тягового тока, поскольку уравнивания через балласт с высоким сопротивлением не происходит.
Из вышесказанного - две мысли:
- первая - "уйти" от заземления низковольтных разрядников на рельсовую линию, заземлив их на индивидуальный заземлитель.
- вторая - снизить потенциал рельсов путем многократного повторного заземления на заземляющий контур, специально устроенный в местах установки междупутных обвязок на участках с электротягой переменного тока.

Николай Николаевич добавил 03.11.2015 в 21:56
Цитата:
Сообщение от Uz8tve Посмотреть сообщение
ОТС должен заземляться только на ТПС для безопасности! И это есть рабочее заземление.
Что Вы понимаете под ОТС? И под ТПС?

Последний раз редактировалось Николай Николаевич; 03.11.2015 в 20:59. Причина: Добавлено сообщение
Николай Николаевич вне форума   Ответить с цитированием 0
