Тема: схемы управления эбилок-950

Леночка Сукрушева · 22.10.2012, 18:01

Помогите срочно найти схемы управления объектами в эбилок-950, а конкретно входным светофором, маневровым выходным карликовым и обычным, спаренной стрелкой и одиночной.

**olega88** · 22.10.2012, 18:45

http://scbist.com/scb/uploaded/ebilock-950/soder.htm

Леночка Сукрушева · 22.10.2012, 19:32

СПАСИБО, НО я там не нашла схемы управления.

**tyubik** · 22.10.2012, 19:37

Да, действительно в представленном материале этого нет (я тоже не нашёл).

Леночка Сукрушева · 22.10.2012, 19:39

tyubik,
вот-вот,я весь инет перерыла и нашла только управление стрелкой((((

**Admin** · 22.10.2012, 19:40

схемы управления http://scbist.com/mikroprocessornye-...10515-tmp.html

**tyubik** · 22.10.2012, 19:41

Цитата:

Сообщение от Леночка Сукрушева

tyubik,
вот-вот,я весь инет перерыла и нашла только управление стрелкой((((

Ой, матушка, там ничего сложного, просто я повыкидывал/поудалял все материалы по этой тематике, думая, что не пригодятся более.
Извини, не буду своим ворчанием тебе мешать.

**Admin** · 22.10.2012, 19:46

tyubik,
я тебя в "Разное" записал, рядом с проводницей хорошей

Леночка Сукрушева · 22.10.2012, 19:47

Admin,
спасибо большое, но они мне не подходят.мне нужны с платами

**olega88** · 22.10.2012, 20:13

Цитата:

вот-вот,я весь инет перерыла и нашла только управление стрелкой((((

А управление стрелкой с платой было?

Леночка Сукрушева · 23.10.2012, 16:23

olega88,
да.я эту схему с платой в интернете нашла

Torquato Tasso · 23.10.2012, 17:23

Цитата:

Сообщение от Леночка Сукрушева

olega88,
да.я эту схему с платой в интернете нашла

С платой или с блоком? Вы различаете что такое плата, а что такое блок?

Леночка Сукрушева · 23.10.2012, 18:02

Torquato Tasso,
БЛОК ССМ И МОТ

Леночка Сукрушева добавил 23.10.2012 в 19:02
ЕЩЕ В 4-ом альбоме типовых решений их много, но я не знаю как их выбирать..еще там контакты не подписаны и различаются они только нитями ламп, а какую конкретно выбрать- я не знаю.

**Кабанбай Батыр** · 23.10.2012, 18:52

Цитата:

Сообщение от Леночка Сукрушева

olega88,
да.я эту схему с платой в интернете нашла

Плата МОТ1 коммутирует 3-х фазное питающее напряжение 3*220В в рабочую цепь стрелки при помощи семистора и двух безопасных реле, а также выдаёт в контрольную цепь стрелки переменное напряжение амплитудой 35В, следя за прохождением импульсов в контрольной цепи. Положение стрелки контролируется по полярности и амплитуде импульсов, проходящих в контрольной цепи. Положение стрелки принимается плюсовым, если напряжение в контрольной цепи: в жилах JI5-J17 равно 17-27В = (+ на JI5) и J14-J16 равно 30-40В-; положение стрелки принимается минусовым если, напряжение в контрольной цепи: в жилах JI5-JI7 равно 30-40В- и JI4-JI6 равно 17-27В= (+ на Л6).
Изменение направления вращения двигатели достигается изменением чередования фаз в рабочей цепи стрелки.

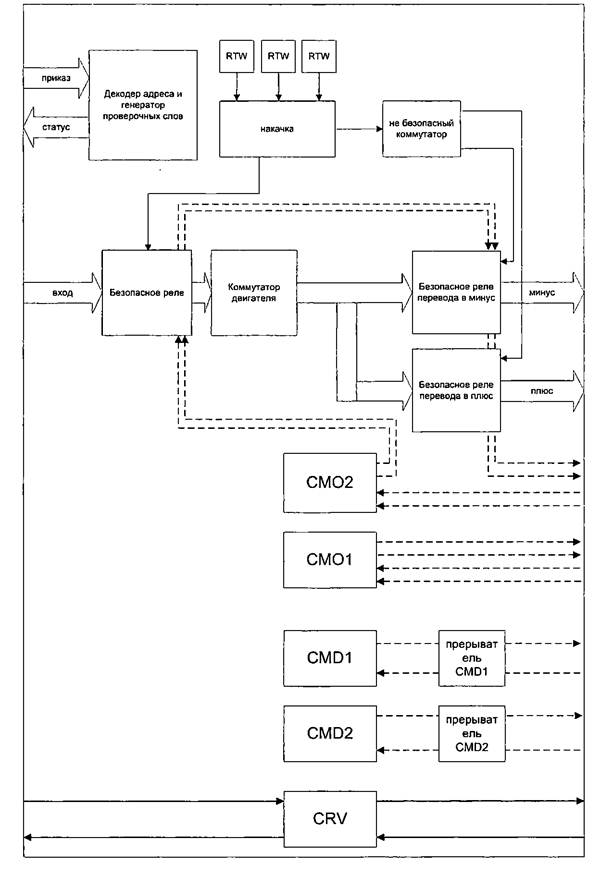

Рисунок 4.6. Плата МОТ.

Леночка Сукрушева · 23.10.2012, 19:27

Александр Михайлович,
спасибо))но мне все же нужны схемы управления...в 4 типовом альбоме они есть.но что касается светофоров, то там очень много этих схем включения поездного и маневрового сигналов.какой их них выбирать?и как?
