Тема: Помогите определить прибор

HIM · 21.03.2013, 22:36

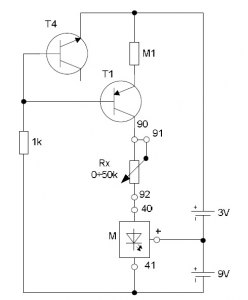

Помогите пожалуйста определить что за схема. Также какие у нее могут быть прототип и аналоги.

**olega88** · 21.03.2013, 23:08

ИМХО бредятина, но вполне можно доработать до генератора тональной частоты

Torquato Tasso · 21.03.2013, 23:08

Цитата:

Сообщение от HIM

Помогите пожалуйста определить что за схема. Также какие у нее могут быть прототип и аналоги.

стабилизатор для фотодатчика

**WIKOG** · 22.03.2013, 08:33

Если у т4 спилена крышка, то это фотодатчик, или температурный, исполняющий механизм двух полярный, с возможностью автоматического управления одним напряжением и его корректировкой.

**Balbes** · 22.03.2013, 12:17

Здесь транзистор Т1 постоянно открыт, поэтому Т4 никак влиять не будет, он включен как диод.
Всю схему слева можно выбросить: Т4, резистор на 1к, ставь перемычку между ""К" и "Э" транзистора Т1 и ничего не изменится.
Напиши точное название элемента, где светодиод в квадрате, тогда всё полностью станет ясно.
( TL ... , так не включают )

Вот если только сядет батарея 9 в, тогда Т1 закроется, получится контроль источника питания, но все точно можно сказать зная полное название элемента М.

**Admin** · 22.03.2013, 12:32

Цитата:

Сообщение от BALBES

Здесь транзистор Т1 постоянно открыт

не постоянно. Все зависит от М1

**Balbes** · 22.03.2013, 12:53

Цитата:

Сообщение от Admin

не постоянно. Все зависит от М1

не зависит.

Цитата:

Сообщение от BALBES

Вот если только сядет батарея 9 в, тогда Т1 закроется, получится контроль источника питания, но все точно можно сказать зная полное название элемента М.

BALBES добавил 22.03.2013 в 13:53
вот типовая схема, но нам нужно точное название М.

**Admin** · 22.03.2013, 13:00

Цитата:

Сообщение от BALBES

не зависит.

еще как зависит. Если М=10 МОм - Т1 не откроется. Базовый курс электроники

Admin добавил 22.03.2013 в 13:59
Т4 тут видимо для защиты от обратной полярности

Admin добавил 22.03.2013 в 14:00
Схема думаю просто меряет сопротивление М. Когда оно ниже некоторого порога - открывается транзистор и светится светодиод. Порог предварительно настраивается подстроечником

**Balbes** · 22.03.2013, 13:23

Цитата:

Сообщение от Admin

Если М=10 МОм

Шутишь. У нас питание общее 12 в, если даже резистор Rx 50к вверх поднять, ток примерно будет 0,00024 А ! Куда здесь ешё 10 МОм.

**Admin** · 22.03.2013, 13:31

в общем этот прибор похоже обычная мыгралка - прозвонщик цепей

Admin добавил 22.03.2013 в 14:31

Цитата:

Сообщение от BALBES

Шутишь. У нас питание общее 12 в, если даже резистор Rx 50к вверх поднять, ток примерно будет 0,00024 А ! Куда здесь ешё 10 МОм.

я к тому, что переход Э-К открывается только тогда, когда ток Э-Б достигает определенной величины. А достигает он ее только тогда, когда М1 снизится до некоторого значения

**olenevod** · 22.03.2013, 16:23

Цитата:

Сообщение от Admin

в общем этот прибор похоже обычная мыгралка - прозвонщик цепей

Admin добавил 22.03.2013 в 14:31

я к тому, что переход Э-К открывается только тогда, когда ток Э-Б достигает определенной величины. А достигает он ее только тогда, когда М1 снизится до некоторого значения

Чё-то я ваще ни хрена не понял. А куда "привязан" коллектор Т4?

**Admin** · 22.03.2013, 16:26

Цитата:

Сообщение от olenevod

А куда "привязан" коллектор Т4?

никуда не привязан, использует только один pn переход
просто дешевле транзистор использовать, чем диод

**olenevod** · 22.03.2013, 16:28

Виноват,схему смотрел - текст не читал. Только зачем транзистор включать как диод? На танке за пивом ездить?

olenevod добавил 22.03.2013 в 17:28
Снова виноват. Получается, что транзистор стоит дешевле, чем диод?

**olega88** · 22.03.2013, 18:17

Цитата:

Помогите пожалуйста определить что за схема. Также какие у нее могут быть прототип и аналоги.

**Balbes** · 22.03.2013, 19:11

Цитата:

Сообщение от Admin

я к тому, что переход Э-К открывается только тогда, когда ток Э-Б достигает определенной величины. А достигает он ее только тогда, когда М1 снизится до некоторого значения

Понял тебя, но это уже будет неисправность, которую мы сами внесем в схему, при таких номиналах резисторов , конструкция работать не будет.
Здесь минус на базу подается всего лишь через резистор 1ком, значит, легко создать ток базы, необходимый для отпирания транзистора , то есть транзистор будет находиться в режиме насыщения.
А резистором М1 и переменным сопротивлением 50 ком, мы закрыть транзистор не сможем, только уменьшить ток, но транзистор будет открыт, так как есть смещение на его базе.
Просто нужны полные данные элемента М, тогда и разговор про схему будет конкретнее.
