Вот задачка моего одногрупника. Хотелось бы почитать Ваши мысли.
это (по переводу) Инвертирующий усилитель с операционным усилителем

Миниатюры



olega88

я конечно не доктор, но не понятно, что там усиливается.. опять глупость какая то ..

olega88 добавил 29.03.2013 в 00:56
oz зажгёт М при каком то пороговом значении R1 ?

__________________

HIM

Элемент М это скорее всего двухцветный светодиод, поскольку тут 3 вывода, а у обычного светодиода 2 вывода.

Balbes

Здесь пока, частично, определяющим является - источник постоянного тока.

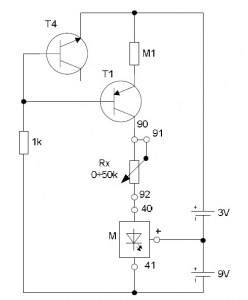

Режим включения транзистора Т1 напоминает схему источника постоянного тока, но при условии, что у транзистора Т4 необходимо поменять местами Б и Э , так как он n-p-n, тогда получится опорный диод.


Элемент М, просто двухцветным светодиодом быть не может, так как на его выводы ( 41 ... +) питание поступает напрямую от источника напряжения , тем более, мы не знаем внутреннее сопротивление источника. Больше похоже на "сборку" со своей обвязкой или микросхему, которая скорее всего, должна иметь уровень порога или работать как источник образцового напряжения.
Если действительно тебе нужно все точно знать, выкладывай полное название , а лучше справочные данные элемента М.
Иначе, все это пустой разговор !



Вот тебе, для примера, схема включения отечественной микросхемы постоянного тока КЖ 101.

uryy

может усиливать-то особо и не надо , а схема похожа на компаратор, наподобии собирал в технаре для ДИСКа

Balbes

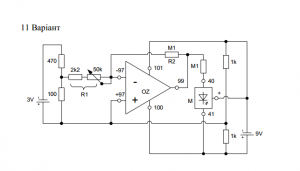

Только сейчас заметил ,что появилась новая схема с операционным усилителем.
Что тут тогда получается , на 41 (по обозначению катод) вывод элемента М, на одной схеме подается минус, на другой подается плюс.
Приколы ??? Если нет, тогда давайте справочные данные М.
