Тема: Помогите определить тип ЭЦ

**sunserone** · 29.10.2012, 09:06

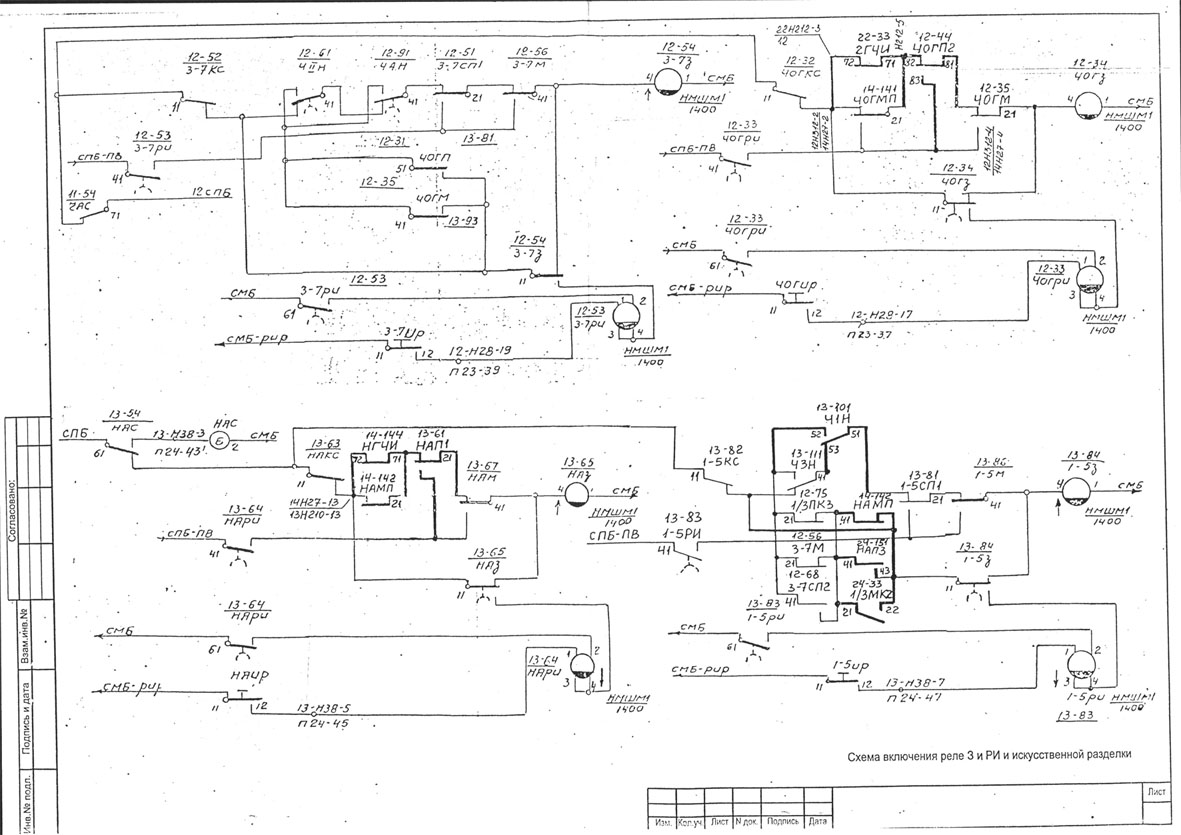

Несколько раз сталкивался с системой ЭЦ, не могу определить по какому альбому сделана, может кто знает? Может у кого есть альбом?

**Sama Y** · 29.10.2012, 14:15

в качестве предположения - ТР-43
но альбома у нас нет, чтобы проверить

Sama Y добавил 29.10.2012 в 14:15
неа...
здесь нашла, тоже не похоже

и не ТР-47

**Витос** · 29.10.2012, 14:30

Мне первое, что пришло в голову-ЭЦ-9, но это не похоже.

**tiksi** · 29.10.2012, 15:56

УРЦ? Есть посмотреть на замыкающие реле?

**sunserone** · 29.10.2012, 16:16

**Admin** · 29.10.2012, 17:25

а чего штамп стер? если написано название станции - то посомтри по аго5

**tiksi** · 29.10.2012, 17:44

Стёр, знать так надо.
На УРЦ не похоже. Скорее потомок ТР-43. Вводит в ступор обозначение реле М (на втором листе слева внизу), обозначение до 60 годов и в то же время НМШ1-1800? Шины питания РИР, ПВ, МВ вроде из недавних ЭЦ, но странное обозначение блоков и их нумерация (М1, 13-7).....Надо полистать манускрипты, может что и попадётся.
Может быть проект какого нибудь Министерства угольной промышленности или МВД?

**Николай Николаевич** · 29.10.2012, 17:52

Не уверен - но попробую предположить, что это ТР-66...

**Витос** · 29.10.2012, 18:33

Цитата:

Сообщение от Николай Николаевич

Не уверен - но попробую предположить, что это ТР-66...

не-е...

**tiksi** · 29.10.2012, 18:59

В ТР-66 уже появились НР, а нашем случае кнопка начала маршрута непосредственно " подтыривает" СР.
Может ещё листочков покинуть... комплектовка стативов, упр стрелками, КВР, звонок другу и помощь зала?

tiksi добавил 29.10.2012 в 18:59

Цитата:

Сообщение от Витос

не-е...

Нас двое!

**Sama Y** · 29.10.2012, 19:17

Цитата:

Скорее потомок ТР-43

скорее предшесвенник

в ТР-43 между кнопкой и сигнальным реле уже есть контакты
есть еще какая-то ТР-37(?)
завтра гляну

**sunserone** · 29.10.2012, 19:26

Этот тип ЭЦ попался мне уже третий раз. Два раза на промтранспорте, один раз в РЖД. Это прямой потомок ТР-26, я предполагаю что это ТР-54, альбом был до ТР-66, но его у меня нету. Особенность системы - использование одних и тех же контактов в разных цепях взаимовраждебных маршрутов. (СП в цепях подпитки МСР, КС в цепи самоблокировки СР).

**Sama Y** · 29.10.2012, 19:28

sunserone,
я знаю дорогу, где таких - не одна станция ))

**Николай Николаевич** · 29.10.2012, 19:30

До ТР-66 был еще ТР-60, но там были еще трехпозиционные кнопки с лампочкой внутри...

**Sama Y** · 29.10.2012, 19:32

Цитата:

ТР-60

я смотрела, это не он

29.10.2012, 09:06	#1 (ссылка)
sunserone Злой Эльф Регистрация: 28.02.2009 Сообщений: 923 Поблагодарил: 48 раз(а) Поблагодарили 324 раз(а) Фотоальбомы: не добавлял Репутация: 242	Тема: Помогите определить тип ЭЦ Несколько раз сталкивался с системой ЭЦ, не могу определить по какому альбому сделана, может кто знает? Может у кого есть альбом? __________________ Делай всё по чертежу.
	Цитировать 0

29.10.2012, 14:15	#2 (ссылка)
Sama Y )) Регистрация: 22.02.2010 Адрес: Екатеринбург Сообщений: 2,534 Поблагодарил: 2253 раз(а) Поблагодарили 1399 раз(а) Фотоальбомы: не добавлял Записей в дневнике: 6	в качестве предположения - ТР-43 но альбома у нас нет, чтобы проверить Sama Y добавил 29.10.2012 в 14:15 неа... здесь нашла, тоже не похоже и не ТР-47 Последний раз редактировалось Sama Y; 29.10.2012 в 14:15. Причина: Добавлено сообщение
	Цитировать 0

29.10.2012, 14:30	#3 (ссылка)
Витос Регулировщик-любитель Регистрация: 13.04.2009 Сообщений: 5,098 Поблагодарил: 853 раз(а) Поблагодарили 1162 раз(а) Фотоальбомы: 23 фото Репутация: 1346	Мне первое, что пришло в голову-ЭЦ-9, но это не похоже. __________________ Если проблему решить можно — не стоит о ней беспокоиться, Если проблему решить нельзя — беспокоиться бесполезно. Далай-Лама XIV. Что было, то и будет, и что делалось, то и будет делаться, и нет ничего нового под солнцем. Бывает нечто, о чем говорят: "смотри, вот это новое"; но это было уже в веках, бывших прежде нас. Книга Екклесиаста [9:10]
	Цитировать 0

29.10.2012, 15:56	#4 (ссылка)
tiksi ст. Баджал Регистрация: 21.07.2009 Сообщений: 7,810 Поблагодарил: 790 раз(а) Поблагодарили 994 раз(а) Фотоальбомы: 47 фото	УРЦ? Есть посмотреть на замыкающие реле?
	Цитировать 0

29.10.2012, 16:16	#5 (ссылка)
sunserone Злой Эльф Автор темы Регистрация: 28.02.2009 Сообщений: 923 Поблагодарил: 48 раз(а) Поблагодарили 324 раз(а) Фотоальбомы: не добавлял Репутация: 242	__________________ Делай всё по чертежу.
	Цитировать 0

29.10.2012, 17:25	#6 (ссылка)
Admin Crow indian Регистрация: 21.02.2009 Возраст: 40 Сообщений: 29,848 Поблагодарил: 398 раз(а) Поблагодарили 5981 раз(а) Фотоальбомы: 2576 фото Записей в дневнике: 698 Репутация: 126089	а чего штамп стер? если написано название станции - то посомтри по аго5 __________________ Телеграм-канал ЖЕЛЕЗНОДОРОЖНИК
	Цитировать 12

29.10.2012, 17:44	#7 (ссылка)
tiksi ст. Баджал Регистрация: 21.07.2009 Сообщений: 7,810 Поблагодарил: 790 раз(а) Поблагодарили 994 раз(а) Фотоальбомы: 47 фото	Стёр, знать так надо. На УРЦ не похоже. Скорее потомок ТР-43. Вводит в ступор обозначение реле М (на втором листе слева внизу), обозначение до 60 годов и в то же время НМШ1-1800? Шины питания РИР, ПВ, МВ вроде из недавних ЭЦ, но странное обозначение блоков и их нумерация (М1, 13-7).....Надо полистать манускрипты, может что и попадётся. Может быть проект какого нибудь Министерства угольной промышленности или МВД?
	Цитировать 0

29.10.2012, 17:52	#8 (ссылка)
Николай Николаевич __ Регистрация: 10.09.2010 Адрес: Москва Возраст: 64 Сообщений: 13,931 Поблагодарил: 408 раз(а) Поблагодарили 2364 раз(а) Фотоальбомы: не добавлял Репутация: 1516	Не уверен - но попробую предположить, что это ТР-66...
	Цитировать 0

29.10.2012, 19:26	#12 (ссылка)
sunserone Злой Эльф Автор темы Регистрация: 28.02.2009 Сообщений: 923 Поблагодарил: 48 раз(а) Поблагодарили 324 раз(а) Фотоальбомы: не добавлял Репутация: 242	Этот тип ЭЦ попался мне уже третий раз. Два раза на промтранспорте, один раз в РЖД. Это прямой потомок ТР-26, я предполагаю что это ТР-54, альбом был до ТР-66, но его у меня нету. Особенность системы - использование одних и тех же контактов в разных цепях взаимовраждебных маршрутов. (СП в цепях подпитки МСР, КС в цепи самоблокировки СР). __________________ Делай всё по чертежу.
	Цитировать 0

29.10.2012, 19:28	#13 (ссылка)
Sama Y )) Регистрация: 22.02.2010 Адрес: Екатеринбург Сообщений: 2,534 Поблагодарил: 2253 раз(а) Поблагодарили 1399 раз(а) Фотоальбомы: не добавлял Записей в дневнике: 6	sunserone, я знаю дорогу, где таких - не одна станция ))
	Цитировать 0

29.10.2012, 19:30	#14 (ссылка)
Николай Николаевич __ Регистрация: 10.09.2010 Адрес: Москва Возраст: 64 Сообщений: 13,931 Поблагодарил: 408 раз(а) Поблагодарили 2364 раз(а) Фотоальбомы: не добавлял Репутация: 1516	До ТР-66 был еще ТР-60, но там были еще трехпозиционные кнопки с лампочкой внутри...
	Цитировать 0
