Макет ж/д станции своими руками

Запись от express2006 размещена 06.03.2011 в 16:33
Обновил(-а) express2006 27.11.2012 в 18:31

Нравится мне электроника, вот возникла идея сделать макет ж/д станции и оборудовать ее системой БМРЦ-БН - той, что используется на многих железнодорожных станциях. Сделать пульт дежурного на светодиодах, спроектировать схемы и спаять саму централизацию на мини реле! Думаю будет интересно.


Станция выдумана, хотя может где такая есть.


Это знаменитые англичанки В обслуживании к ним нужен особый подход, уж я знаю. У меня на макете будет такой съезд. К стрелочным переводам идут электромагнитные привода 12В, так что стрелки будут переводиться. Кстати рельсы железные, а значит рельсовые цепи можно без особого труда сделать. В общем все будет работать как на реальной станции! А в будущем можно сделать пульт неисправностей, задавая которые, можно делать из электромехаников СЦБ настоящих электромехаников СЦБ, знающих релейку, схемы и способных за кратчайшее время найти неисправность.

По мере продвижения к цели буду выкладывать результаты работы.
Просмотров 58934 Комментарии 96
Всего комментариев 96

Комментарии

  1. Старый комментарий
    Аватар для express2006
    C большим усилием составлена схема установки и разделки маршрутов для макета станции 4 пути

    ссылка
    Запись от express2006 размещена 06.05.2011 в 11:36 express2006 вне форума
    Обновил(-а) express2006 23.11.2012 в 13:10
  2. Старый комментарий
    Аватар для express2006
    Подскажите пожалуйста как настроить СЗИ 1 на срабатывание 100 Ом, и что бы на 1 кОм не срабатывало. Может что-то допаять надо, или изменить схему в самом СЗИ.
    ссылка
    Запись от express2006 размещена 26.05.2011 в 15:16 express2006 вне форума
  3. Старый комментарий
    Аватар для express2006

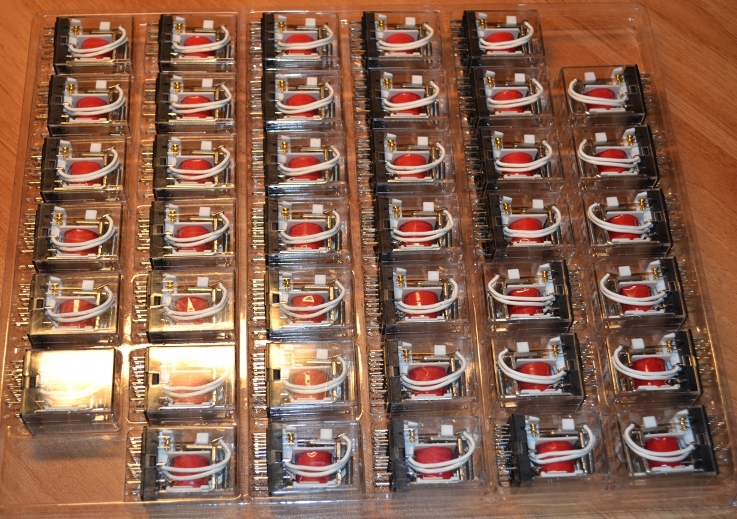

    Ну наконец-то я их дождался

    ссылка
    Запись от express2006 размещена 25.07.2011 в 06:01 express2006 вне форума
  4. Старый комментарий
    Аватар для express2006

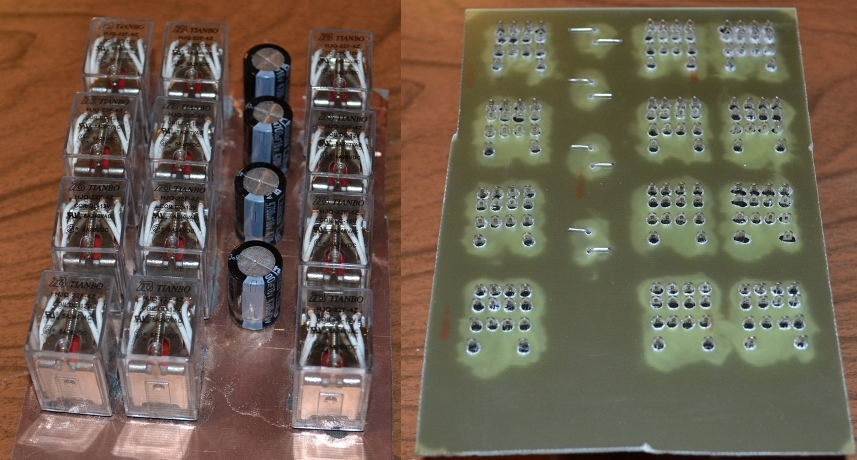

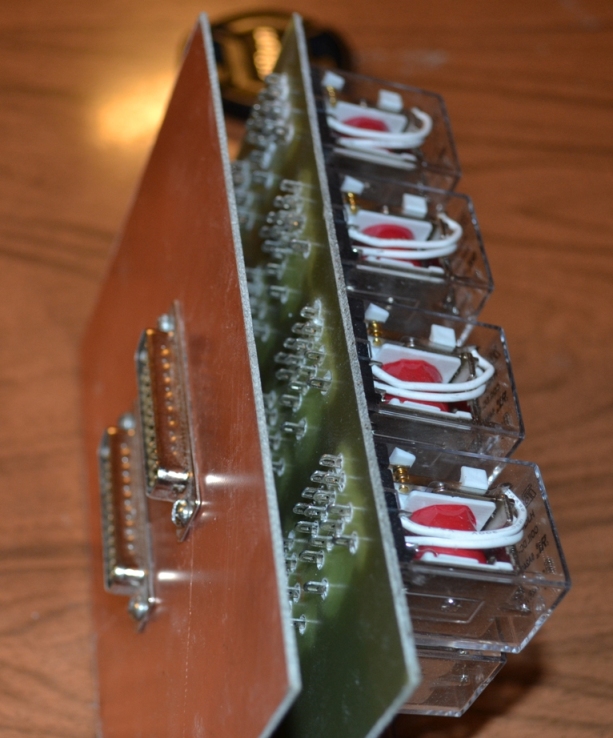

    Делаем блок НН



    Как-то так

    ссылка
    Запись от express2006 размещена 25.07.2011 в 06:06 express2006 вне форума
  5. Старый комментарий
    Аватар для express2006


    Долго я ничего не писал, так как занят был производством блоков. Это половина релейки
    ссылка
    Запись от express2006 размещена 17.12.2011 в 13:37 express2006 вне форума
    Обновил(-а) express2006 17.12.2011 в 13:42
  6. Старый комментарий
    ...творческий тупик?
    ссылка
    Запись от Dim_____ размещена 07.11.2012 в 06:14 Dim_____ вне форума
  7. Старый комментарий
    Аватар для Евгений Томин
    Привет ИрГУПсянину от ИрГУПсянина) Интересно замутил, молодец) У меня кстати раньше тоже была подобная идея. Ты где покупаешь модели локомотива и вагонов?
    ссылка
    Запись от Евгений Томин размещена 11.11.2012 в 17:45 Евгений Томин вне форума
  8. Старый комментарий
    Аватар для express2006
    Я заказываю здесь

    http://www.slowtrain.ru/index.php
    ссылка
    Запись от express2006 размещена 21.11.2012 в 17:52 express2006 вне форума
  9. Старый комментарий
    Аватар для express2006
    Очередная пауза неспроста. Сделаны все блоки, и даже собран статив!



    По проекту их будет 3 шт.
    ссылка
    Запись от express2006 размещена 21.11.2012 в 18:08 express2006 вне форума
  10. Старый комментарий
    Аватар для express2006
    Набросан монтаж



    Близки к завершению еще 2 статива
    ссылка
    Запись от express2006 размещена 21.11.2012 в 18:37 express2006 вне форума
  11. Старый комментарий
    Аватар для express2006
    При распайке пишу монтажку от руки и отмечаю в схемах. В дальнейшем все надо будет перепечатывать в комп

    ссылка
    Запись от express2006 размещена 21.11.2012 в 18:51 express2006 вне форума
  12. Старый комментарий
    Аватар для express2006
    Шина питания

    ссылка
    Запись от express2006 размещена 23.11.2012 в 12:28 express2006 вне форума
  13. Старый комментарий
    Аватар для express2006
    Кросс... Получилось 20 разъемов DB-25. Из них 10 на пульт-табло, 8 - поле. Еще 2 на пульт неисправностей.

    ссылка
    Запись от express2006 размещена 25.11.2012 в 08:01 express2006 вне форума
  14. Старый комментарий
    Аватар для express2006
    Релейка готова!!!!!!!!



    ссылка
    Запись от express2006 размещена 27.11.2012 в 18:19 express2006 вне форума
  15. Старый комментарий
    Аватар для express2006
    Настало время заняться макетом. По шаблонам спроектирован план макета. Размер 1,2х3,5 м.



    Теперь ожидается поступление нужных деталей, начиная от ж/д полотна, стрелочных переводов и заканчивая стрелочными электроприводами и светодиодными светофорами.
    ссылка
    Запись от express2006 размещена 28.11.2012 в 14:29 express2006 вне форума
  16. Старый комментарий
    Аватар для express2006
    Сделан стол для макета. 3,6х1,2м

    ссылка
    Запись от express2006 размещена 08.01.2013 в 17:23 express2006 вне форума
  17. Старый комментарий
    Аватар для express2006
    Покрываем олифой
    ссылка
    Запись от express2006 размещена 24.01.2013 в 15:14 express2006 вне форума
    Обновил(-а) express2006 24.01.2013 в 15:21
  18. Старый комментарий
    Аватар для express2006
    Станция и перегон
    ссылка
    Запись от express2006 размещена 24.01.2013 в 15:18 express2006 вне форума
  19. Старый комментарий
    Аватар для express2006
    После покраски серой краской. Для того, чтобы не просвечивало после покрытия щебнем
    ссылка
    Запись от express2006 размещена 27.01.2013 в 12:27 express2006 вне форума
  20. Старый комментарий
    Аватар для express2006
    Как-то так
    ссылка
    Запись от express2006 размещена 08.02.2013 в 13:14 express2006 вне форума
