В соответствии с технологическими картами при входном контроле релейных блоков БМРЦ следует проверять надежность контакта между ножами их штепсельного разъема и розеткой статива, на которые эти блоки устанавливают. Зазор между штепсельной колодкой блока и розеткой должен быть не более 1,5 мм. При установке блока на рамку этот зазор невозможно контролировать из-за конструкции задней крышки блока.

Старший электромеханик Входнинской дистанции Западно-Сибирской ДИ С.Н. Романов предложил использовать для решения этой проблемы простой в изготовлении шаблон. Для его сборки не требуются дополнительные расходы.

Шаблон состоит из типовой блочной рамки, двух ручек от корпуса преобразователя частоты ПЧ-50/25,
двух колодок НТЦ.656.312, стопорной гайки, болта, шплинта.


С помощью ножовки по металлу и напильника с каждой стороны типовой блочной рамки выпиливается по 1 см (рис. 1). Прочность рамки при этом не ухудшается. Таким образом, появляется возможность установить щуп и визуально осмотреть зазор. Из колодок НТЦ.656.312 удаляются контактные пружины. Для удобства и беспрепятственной установки шаблона на рамку прикрепляются ручки и увеличивается отверстие в стопорной гайке, в которой удаляется резьба. Для ручек на блочной рамке высверливаются четыре отверстия диаметром 6 мм. Стопорная гайка крепится к блочной рамке с помощью болта и шплинта. Эта гайка необходима для фиксации шаблона на направляющем винте и для проверки длины стопорной втулки. Такой шаблон можно изготовить за 2 ч.

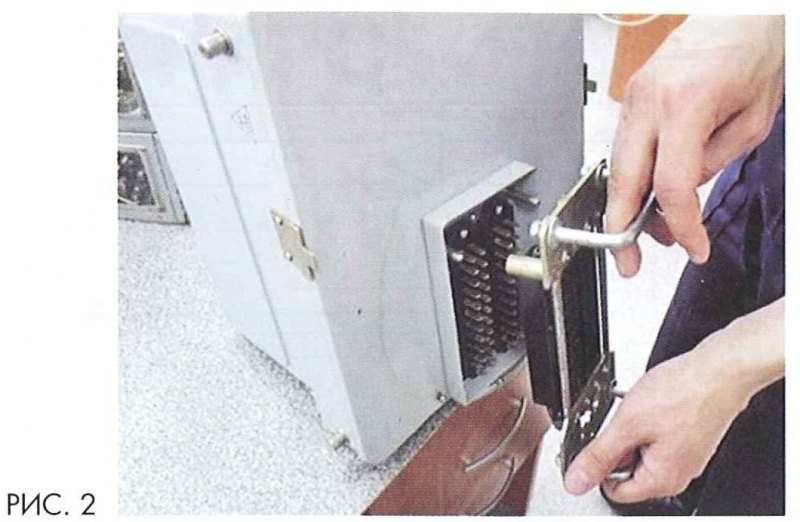

Для измерения зазора шаблон устанавливается на колодки релейного блока (рис. 2). Это приспособление позволяет измерить зазор на любом типе релейного блока исполнительной группы. Для блоков наборной группы требуется изготовить аналогичный шаблон, только рамка при этом будет другой. Применение шаблона при ремонте блоков исключило отказы из-за потери контакта в штепсельном разъеме.
