УКАЗАТЕЛИ ТИПА «МЕТРО»

Указатели «Метро» предназначены для обеспечения безопасности движения, а также для четкой организации движения поездов и маневровой работы в метрополитенах.



По конструктивному исполнению корпуса указателен изготавливают алюминиевыми цельнолитыми с наборными головками.

Типы указателей «Метро» приведены в табл. 5.14.

В комплект поставки указателя «Метро» входят указатель без кронштейна, черт. 3613-03-00; кронштейн, хомут, болты, гайки, шайбы, винты и один ключ на пять указателей, но не менее одного ключа на партию. Лампы в комплект поставки не входят.

На крышке указателя маркируется товарный знак завода-изготовителя и год выпуска.

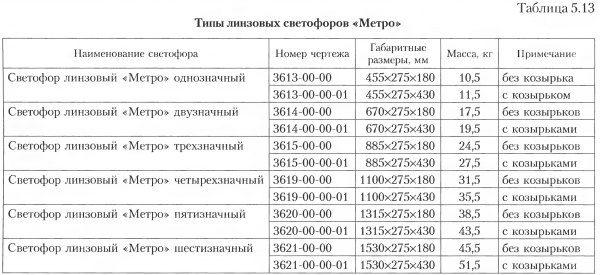

Показатели надежности, электрическая прочность и сопротивление изоляции, гарантийный срок эксплуатации те же, что и для ранее описанных светофоров линзовых типа «Метро».

Электропитание ламп указателей осуществляется от источника тока напряжением 11,5 В.



Пример записи при заказе: «Указатель МЗ сл 2ГГ», где: М — наименование указателя «Метро»; 3 — значность указателя — 1, 2, 3,4, 5, 6; сл 2П сигнальные показания головок указателя снизу вверх, применяются условные обозначения: стрелка влево — сл; стрелка вправо — си; стрелка вертикально — св; цифры — 1,2,3,4; буквы — П, В, Д.
