Хоппер-дозатор ЦНИИ ДВЗМ представляет собой саморазгружающийся специализированный вагон для перевозки, механизированной разгрузки и дозировки балласта.

Хоппер-дозатор обеспечивает:

перевозку, разгрузку и дозировку щебня, гравия, песка, шпака и других сыпучих материалов;

выгрузку балласта и укладку его в необходимом количестве на путевую решетку по всей ширине пути, а также укладку на одну или обе стороны и в середину колеи;

точную дозировку и непрерывную регулировку количества балласта, выгружаемого в путь в процессе движения балластного состава.

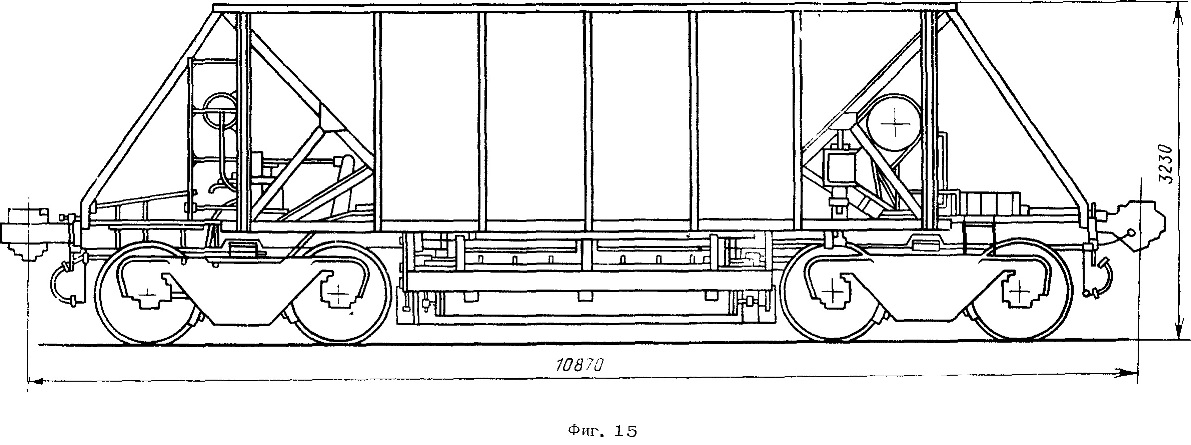

Хоппер-дозатор ЦНИИ ДВЗМ (фиг. 15) создан на базе типового четырехосного хоппера, кузов которого занижен, а разгрузочные люки заменены специальным разгрузоч-но-дозировочным устройством с пневматическим управлением, которое расположено под рамой хоппера, м'ежду тележками. Это устройство состоит из двух блоков, каждый из которых представляет собой воронкообразный бункер с разгрузочными окнами. Под бункерами размещен дозатор с механизмами его подъема и опускания, предназначенный для дозировки выгружаемого на путь балласта и его планировки.

Подъем и опускание дозатора производятся рычажным механизмом, приводимым в действие двумя пневматическими цилиндрами.

На каждом хоппер-дозаторе предусматриваются две воздушные магистрали: одна для питания тормозной системы, другая -для приведения в действие разгрузочно-до-зировочного устройства.

Управление дозатором пневматическое, питание - сжатым воздухом от локомотива.



Техническая характеристика

Ширина колеи, мм .................................................. 15 20

Габарит по ГОСТ 923 8-73 ......................1-Т

Грузоподъемность, т ..........................60

Вместимость кузова, мэ .................3 2,4

Тара, т .................................................. ..23

Скорость передвижения, км/ч:

рабочая ....................................3-5

транспортная .................................................. ..70-80

Длина по осям автосцепок, мм ..............10 870

Высота от уровня головок рельсов,

мм .............................................3 230

База, мм .................................................. ........................6650

Дозировка балласта при разгрузке, m-Vkm:

на всю ширину балластной призмы ..........................................От 1500 до 130

по сторонам пути ........................................От 950 до 80

на середину пути ........................................От 550 до 50

на междупутье ........................ От 350 до 40

на обочину ............................. От 600 до 40

Давление воздуха в резервуарах, кПа

(атм) ....................................... 600(6)

Минимальное рабочее давление воздуха, кПа (атм) ........................ 400(4)

Масса разгрузочно-дозировочного оборудования, т .................................................. 8

Серийное производство с 1959 г. Год модернизации - 1977. Разработчик - ПТКБ ЦП МПС. Изготовитель - Великолукский локомотиво-вагоноремонтный завод им. 50-летия СССР.
