Перемычки дроссельные медные

Перемычки дроссельные медные

Назначение. Перемычки дроссельные медные предназначены для обеспечения безопасности движения поездов, для подключения путевых дроссель-трансформаторов при электротяге постоянного и переменного тока.
Перемычки служат элементами обратной тяговой рельсовой сети и обеспечивают непрерывность цепи по канализации тяговых токов, токов электрообогрева в пределах фидерной зоны и устойчивого обеспечения электроэнергией подвижного электротранспорта; функционирование рельсовых цепей СЦБ и АЛС, надежную работу защиты от токов короткого замыкания в системе тягового электроснабжения, требования электробезопасности, нормативные требования по ограничению утечки тяговых токов и защиты от электрокоррозии подземных металлических конструкций.
В 1996—1997 гг. освоено производство сталемедных и сталеалюминиевых дроссельных перемычек, которые являются аналогами медных перемычек.
Некоторые конструктивные особенности. В зависимости от назначения дроссельные медные перемычки изготавливаются из медных многожильных неизолированных проводов марки М ГОСТ 839-89 сечением 70, 50 и 35 мм2. Допускается изготовление перемычек из изолированных проводов марок ПВЗ, ППЗ, ПРГН. Наконечники для перемычек всех типов изготавливают из медной шины марки МГМ, штепсели — из стали.
Выпускаемые в настоящее время медные перемычки подразделяются на междроссельные четырехпроводные, трехпроводные, двухпроводные и на дроссельные четырехпроводные, трехпроводные, двухпроводные.

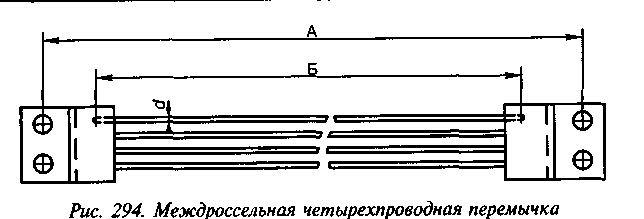

Основные данные междроссельных четырехпроводных (рис. 294), трехпроводных и двухпроводных перемычек приведены в табл. 253.
Конструкция междроссельных трехпроводных и двухпроводных перемычек отличается от четырехпроводных, приведенных на рис. 294, лишь числом проводов, соответственно три и два.

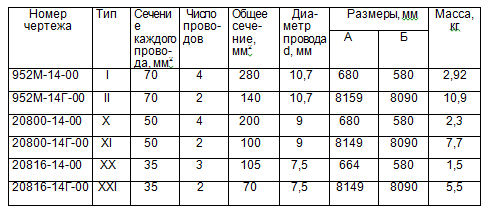

Таблица 253
Основные данные междроссельных четырехпроводных, трехпроводных и двухпроводных перемычек

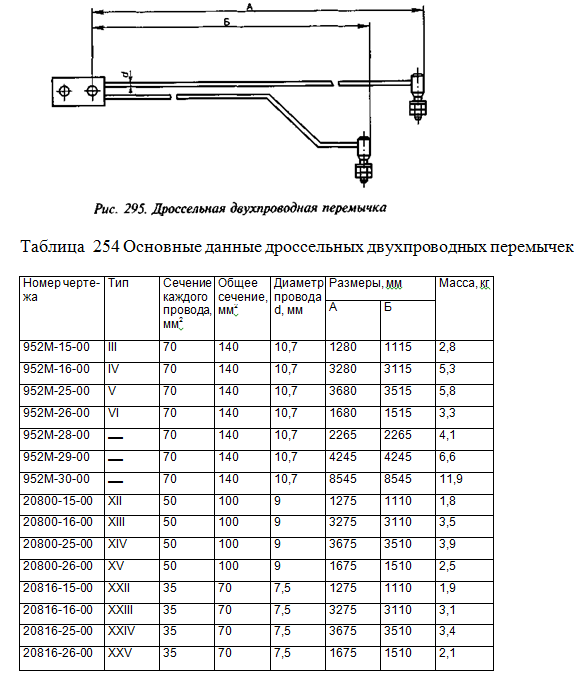

Основные данные дроссельных двухпроводных перемычек (рис. 295) приведены в табл. 254.

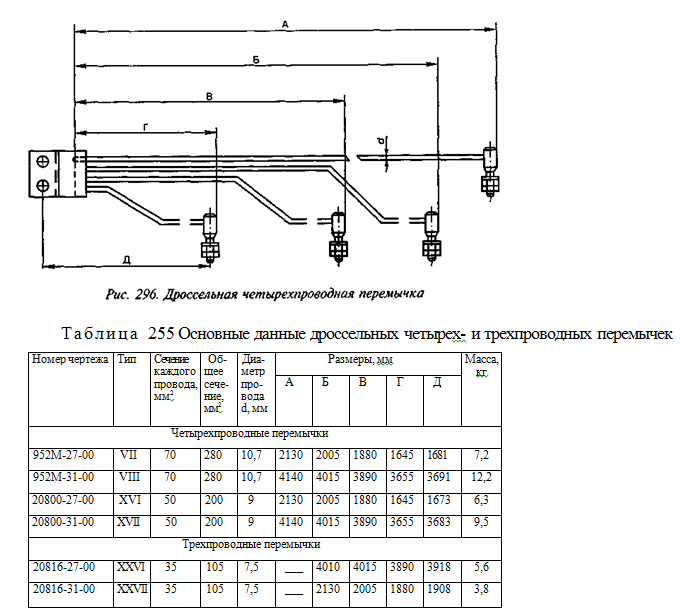

Основные данные дроссельных четырехпроводных (рис. 296) и трехпроводных дроссельных перемычек приведены в табл. 255.
Конструкция дроссельных трехпроводных перемычек отличается от четырехпроводных, приведенных на рис. 296, лишь числом проводов.
Электрическое сопротивление штепсель (наконечник)-провод должно быть не более 0,1 Ом. Опрессованное соединение одного провода в наконечнике и сварное соединение провода в штепселе должно выдерживать без повреждений усилие на отрыв не менее 1000 Н (100 кгс). Допускается погрешность измерений +5%.
Пережог проволок, наличие раковин, пузырей, трещин в местах сварки не допускается.
Допускаемая температура нагрева перемычек на протяжении всего срока эксплуатации не должна превышать 95°С.
Средний срок службы до списания — не менее 20 лет.
Перед упаковкой штепсели перемычек должны быть подвергнуты временной противокоррозийной защите маслом консервационным К-17 ГОСТ 10877-76 или смазкой пушечной ГОСТ 19537-83.



Перед отправкой заказчику перемычки свертываются в бухты, масса одной бухты должна быть не более 50 кг.

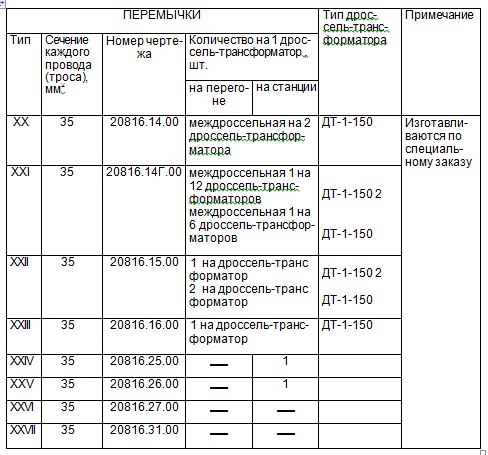

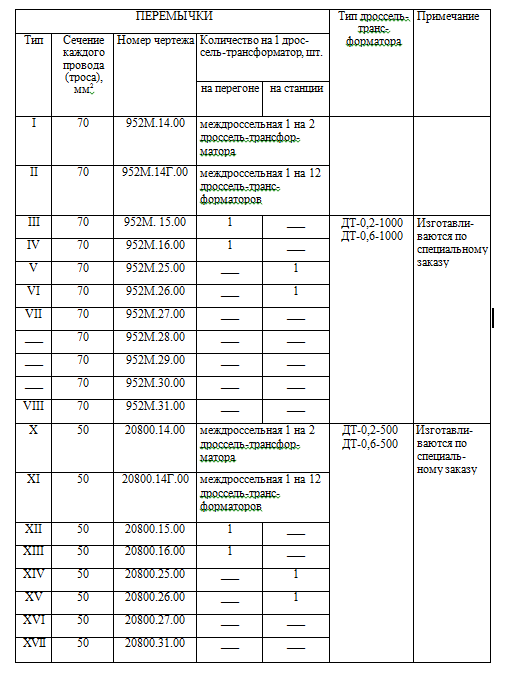

В зависимости от места подключения дроссель-трансформаторы комплектуются перемычками соответствующих типов согласно табл. 256

Таблица 256
Типы и количество устанавливаемых перемычек на дроссель-трансформаторах




При заказе необходимо указать шифр перемычки и номер чертежа. Пример записи обозначения изделия при заказе: перемычка медная дроссельная тип V чертеж 952М.25.00.
