ШР-96

Шкафы реле' rel='nofollow' class='nuwiki_new_link'>реле' rel='nofollow' class='nuwiki_new_link'>реле' rel='nofollow' class='nuwiki_new_link'>реле' rel='nofollow' class='nuwiki_new_link'>реле' rel='nofollow' class='nuwiki_new_link'>реле' rel='nofollow' class='nuwiki_new_link'>реле' rel='nofollow' class='nuwiki_new_link'>релейные типа ШР-96

Назначение. Шкафы реле' rel='nofollow' class='nuwiki_new_link'>реле' rel='nofollow' class='nuwiki_new_link'>реле' rel='nofollow' class='nuwiki_new_link'>реле' rel='nofollow' class='nuwiki_new_link'>реле' rel='nofollow' class='nuwiki_new_link'>реле' rel='nofollow' class='nuwiki_new_link'>реле' rel='nofollow' class='nuwiki_new_link'>релейные ШР-96 предназначены для размещения аппаратуры железнодорожной автоматики, устанавливаются вне помещений в условиях умеренного и холодного климата. Их производство начато в 1996 г. санкт-петербургским заводом.
Некоторые конструктивные особенности. В зависимости от количества устанавливаемых розеток реле релейные шкафы выпускаются трех исполнений:
— ШР1-96 (черт. 17335-00-00) с количеством розеток реле от 1 до 30 включительно;
— ШР2-96 (черт. 17335-00-00-01) с количеством розеток реле свыше 31 до 50 включительно;
— ШРЗ-96 (черт. 17335-00-00-02) с количеством розеток реле свыше 51 до 80 включительно.
Внешний вид релейного шкафа ШР приведен на рис. 278.

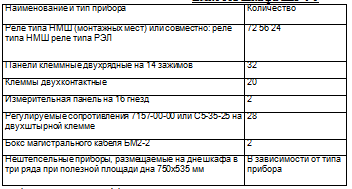

Емкость шкафа позволяет размещение в нем приборов в соответствии с табл. 245.


На вводной раме вместо двух любых 14-штырных панелей, расположенных в одном ряду, могут быть установлены четыре двухштырные клеммные панели без приборов или с приборами (предохранители, разрядники выравниватели и др.), устанавливаемые на клемме; или два АВМ1 на клемме; или два ограничителя селеновые типа ОС 90Н, ОС 180Н на клемме.
Регулируемые резисторы 7157-00-00 и С5-35-25 на двухштырной клемме устанавливаются:

— 4 шт. вместо трех 14-штырных клемм;
— 8 шт. вместо пяти 14-штырных клемм в одном ряду.
Реле и блоки габаритов реле' rel='nofollow' class='nuwiki_new_link'>реле' rel='nofollow' class='nuwiki_new_link'>реле' rel='nofollow' class='nuwiki_new_link'>реле' rel='nofollow' class='nuwiki_new_link'>реле' rel='nofollow' class='nuwiki_new_link'>реле' rel='nofollow' class='nuwiki_new_link'>реле' rel='nofollow' class='nuwiki_new_link'>реле РЭЛ, ДСШ и НМШ могут устанавливаться на рамках реле НМШ через переходные планки, при этом габарит прибора НШ занимает два места по вертикали, габарит ДСШ занимает четыре места (два по горизонтали и два по вертикали), габарит РЭЛ занимает одно место.
Двери шкафа запираются штанговыми запорами, фиксируемыми в закрытом положении внутренним замком.
Шкаф оборудован устройством электрообогрева, которое обеспечивает в зимнее время минусовую температуру в пределах от (2±2)°С до (10±3)°С.
Питание шкафа может осуществляться от источника переменного тока номинальным напряжением 230 В частотой 50 Гц и источника постоянного тока.
Для изготовления шкафа ШР-96 заказчик обязан предоставить заводу-изготовителю:
1) комплектацию конкретного проекта;
2) спецификацию на аппаратуру конкретного проекта;
3) монтажные схемы (рамы ввода, статива реле, статива блоков штепсельных и нештепсельных приборов, размещаемых на дне шкафа).
Электрическая прочность и сопротивление изоляции. Электрическая изоляция всех токоведущих частей, изолированных от корпуса, по отношению к корпусу выдерживает испытательное напряжение 2000 В частотой 50 Гц в течение 1 мин в нормальных климатических условиях.
Электрическое сопротивление изоляции между всеми соединенными между собой токоведущими частями (вводные клеммы), изолированными от корпуса, и корпусом шкафа не менее 100 МОм в нормальных климатических условиях.

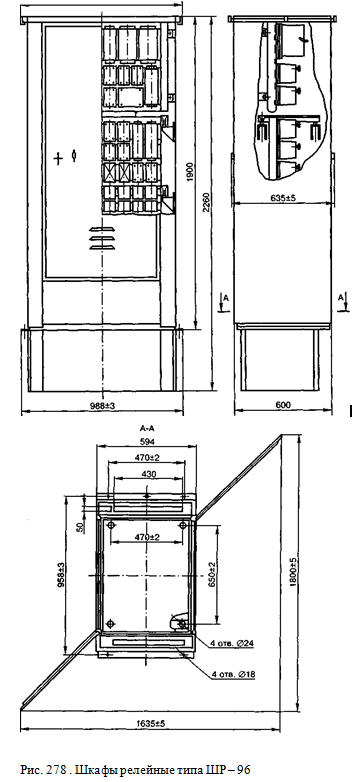

Габаритные размеры релейного шкафа ШР-96 приведены на рис. 278. Масса 210 кг.
