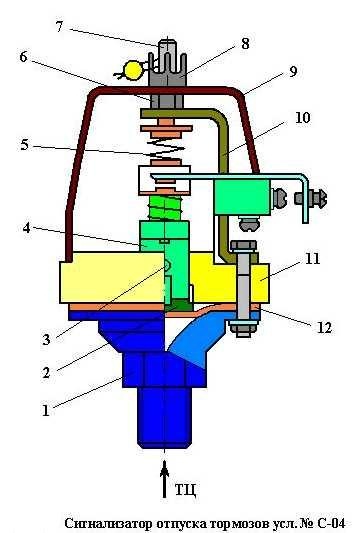

Сигнализатор имеет штуцер 1 и пластмассовый диск 11, между которыми помещена резиновая диафрагма 12. В отверстии диска 11 перемещается поршень 4 с установленным на нем подвижным контактом. К диску крепится кронштейн 10 с неподвижным контактом и пружиной 5. Изменение затяжки пружины 5 (изменение пределов срабатывания сигнализатора) осуществляется регулировочным винтом 7 с контргайкой 6. Контактная система закрыта крышкой 9. Ход поршня 4 ограничивается с обеих сторон: при движении вверх - стержнем 3, при движении вниз - шайбой 13. Шайба 2 предотвращает возможные утечки сжатого воздуха при пропуске резиновой диафрагмы 12.


При повышении давления в ТЦ диафрагма 12 прогибается вверх и перемещает поршень 4 до замыкания контактов. При этом на пульте машиниста загорается сигнальная лампа. При уменьшении давления в ТЦ ниже установленной величины под действием пружины 5 поршень 4 опускается, и контакты размыкаются; сигнальная лампа на пульте гаснет.
