Распределительное устройство 27,5 кВ переменного тока

Распределительное устройство 27,5 кВ переменного тока

Распределительные устройства переменного тока на напряжение 27.5 кВ (РУ-27,5 кВ) используются для питания тяговых сетей переменного тока.

РУ-27,5 кВ служат для приема и распределения напряжения 27.5 кВ от понижающих силовых трансформаторов, передачи напряжения в тяговую сеть, в цепи питания фидеров «два провода-рельс», в цепи собственных нужд тяговых подстанций, организации плавки гололеда и профилактического подогрева проводов контактной сети, подключения фильтр-компенсирующих устройств.

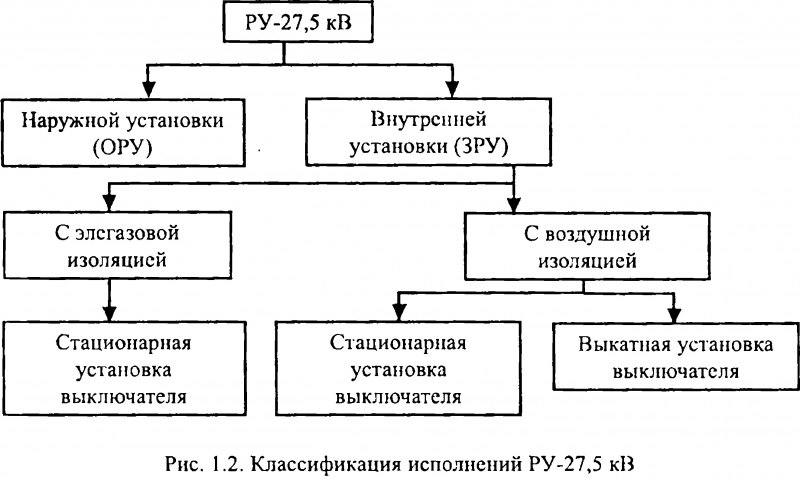

Классификация возможных исполнений РУ-27,5 кВ приведена на рис. 1.2.


Различают РУ-27,5 кВ наружной (ОРУ) и внутренней (ЗРУ) установки. ОРУ-27,5 кВ с воздушной изоляцией применяли в начале электрификации на переменном токе. В блоках ОРУ на единой раме устанавливалось силовое оборудование: масляные выключатели, разъединители с моторными и ручными приводами, трансформаторы тока и напряжения, шкафы зажимов, ошиновка, сетчатые ограждения. Монтаж тяговой подстанции заключался в расстановке блоков на специально подготовленной территории с фундаментами и маслоприемниками (в случае применения масляных выключателей), блоки между собой связывались жесткой и (или) гибкой ошиновкой и обеспечивались высоковольтные подключения к понижающим трансформаторам и фидерам на порталах. По мерс совершенствования коммутационной техники масляные выключатели заменили вакуумные, где масло выступало лишь защитной средой от внешних климатических воздействий, и не избавляло эксплуатационные службы от необходимости контролировать параметры масла и содержать в своем составе специальные группы и лаборатории масляного хозяйства. В последнее время вакуумные выключатели наружной установки изготавливаются полностью сухими и не содержат в своей конструкции масла. В здании или контейнере подстанции располагается оперативный пункт управления (ОПУ) с блоками ОРУ, который состоит из ряда шкафов с установленными в них устройствами защит, автоматики, управления, сигнализации и измерений в каждом блоке.

Основными достоинствами блоков ОРУ являются простота конструкции, монтажа, наладки, эксплуатации и технического обслуживания, доступность компонентов для проведения ревизий и осмотров. Основными недостатками блоков ОРУ являются большие площади, занимаемые распределительным устройством, воздействие климатических (дождь, снег, гололед) и внешних (загрязненность, запыленность и др.) факторов, дополнительные, достаточно протяженные связи цепей вторичной коммутации силового оборудования и ОПУ, низкая степень электробезопасности эксплуатационного персонала, сложности с оперативной заменой отказавшего силового оборудования, дополнительные затраты энергии на обогрев приводов выключателей и разъединителей, большая потребляемая мощность включающих электромагнитов выключателей ввиду массивности конструкции подвижных частей. Но, несмотря на это, блоки ОРУ обладают достаточной степенью надежности и применяются при расширении действующих ОРУ-27,5 кВ при наличии необходимых площадей на тяговой подстанции.

В настоящее время при реконструкции или новом строительстве РУ-27,5 кВ впервые предложено выполнять внутренней установки па базе функциональных блоков полной заводской готовности.

Различают ЗРУ-27,5 кВ с элегазовой изоляцией и воздушной изоляцией.

В ЗРУ с элегазовой изоляцией основной изолирующей средой между токоведущими и заземленными частями ячеек является эле-газ. Как правило, ячейки ЗРУ с элегазовой изоляцией одностороннего обслуживания. Высоковольтные выключатели в ЗРУ данного типа — вакуумные стационарной установки. Элегаз служит лишь изоляционной средой, не являясь дугогасящей средой при коммутациях и аварийных отключениях энергии, и не может в случае утечки оказывать поражающее действие на эксплуатационный персонал. В элегазе также размещены разъединители с моторными и ручными приводами и трансформаторы напряжения. Как правило, элегазовый объем ячейки отделен от элегазового объема сборных шин. Трансформаторы тока и ограничители перенапряжений выполняются съемными специального исполнения и располагаются вне элегазового объема.

В зависимости от особенностей конструкции различают ЗРУ с пофазной (однополюсной) изоляцией токоведущих шин в элегазе, когда каждая из токоведущих шин находится в своем объеме (капсуле), и ЗРУ с трехфазной изоляцией шин в элегазе, когда все три фазы располагаются в одном элегазовом объеме.

Основными достоинствами ЗРУ с элегазовой изоляцией являются небольшие занимаемые площади по сравнению с РУ другого типа, что позволяет значительно снизить капитальные затраты при сооружении тяговой подстанции, высокая надежность работы, минимум требуемого технического обслуживания, высокая степень безопасности за счет размещения токоведущих частей в изолированном объеме.

Основными недостатками ЗРУ с элегазовой изоляцией являются возможность использования только кабельных высоковольтных подключений к РУ с помощью специальных герметичных адаптеров и муфт, необходимость отключения всего РУ при модернизациях и расширениях, применение только специальных трансформаторов тока.

Применение ЗРУ-27,5 кВ с элегазовой изоляцией целесообразно при значительных пространственных ограничениях, например, в крупных городах из-за плотности застройки и большой стоимости земли, в труднодоступных районах, в районах с сильно загрязненной атмосферой, в скальном грунте с ограниченными или трудно осваиваемыми площадями под подстанции.

Для тяговых подстанций возможно применение следующих ЗРУ-27,5 кВ с элегазовой изоляцией: с пофазной изоляцией — 8DA11/12 (Siemens, Германия), с изоляцией в одном элегазовом объеме — NXPLUS (Siemens, Германия).

В ЗРУ с воздушной изоляцией основной изолирующей средой между токоведущими и заземленными частями ячеек является воздух. Ячейки ЗРУ обеспечивают одностороннее обслуживание. Высоковольтные выключатели в ЗРУ данного типа — вакуумные стационарной или выкатной установки. Ячейки ЗРУ со стационарной установкой выключателей (типа КСО) имеют простую конструкцию, когда на одной раме агрегагированы: силовой вакуумный выключатель, разъединители, литые трансформаторами тока и напряжения, жесткая ошиновка, низковольтный отсек с фидерным терминалом. Ячейки типа КСО имеют систему электромагнитных блокировок для предотвращения ошибочных действий эксплуатационного персонала и предназначены для кабельного или шинного высоковольтного подключения.

Основными достоинствами ячеек типа КСО являются: использование минимального количества подвижных частей, доступность компонентов для проведения периодических осмотров и ревизий, отсутствие специальных требований к помещению РУ.

Основными недостатками ячеек типа КСО являются: отсутствие разделения на отсеки с металлическими стенками, что приводит к низкой локализационной способности ячеек при дуговых замыканиях; отсутствие проходных изоляторов и автоматических шторок, что приводит к низкой степени безопасности эксплуатационного персонала; большие габаритные размеры по сравнению с ЗРУ с элегазовой изоляцией и ячейками типа КРУ

Для тяговых подстанций возможно применение следующих типов ячеек КСО: Sitras ASG25 (Siemens, Германия), С-27,5 (НИИЭФАЭНЕРГО, Россия).

Ячейки ЗРУ-27,5 кВ с воздушной изоляцией с выкатными выключателям (типа КРУ) имеют следующую конструкцию: в зависимости от особенностей ячейка разделена на несколько независимых отсеков с металлическими перегородками, устойчивыми к давлению при возникновении дуговых коротких замыканий. Ячейки оборудуются проходными изоляторами и автоматическими шторками для обеспечения высокой степени безопасности эксплуатационного персонала. В низковольтном отсеке ячейки устанавливаются интеллектуальные фидерные терминалы присоединения. Выкатной элемент с расположенным на нем вакуумным выключателем имеет три стандартных фиксированных положения: рабочее, контрольное и ремонтное. Применение выкатного элемента обеспечивает высокую доступность компонентов ячейки для проведения периодических осмотров и ревизий. Ячейки предусматривают возможность выполнения кабельного или шинного высоковольтного подключения.

Основными преимуществами ячеек типа КРУ являются: высокая степень безопасности эксплуатационного персонала за счет системы встроенных механических блокировок и разделения ячейки на независимые отсеки; использование надежных стандартных компонентов; меньшие габаритные размеры по сравнению с ячейками типа КСО; быстрая замена тележки с выключателем.

Основные недостатки ячеек типа КРУ: специальные требования к полам помещения; необходимость в проходе для вкатывания и выкатывания элемента с выключателем.

Возможно применение следующих типов ячеек КРУ: ТАС (Balfour Beatty Rail, Великобритания), Unipowcr (UTU ELEC, Финляндия), Unigear R40 (ABB, Швеция), КЛ-27,5 (НИИЭФА-ЭНЕРГО, Россия), СИГМА (НИИЭФА-ЭНЕРГО, Россия).
