Трансформаторы типа ТС

Трансформаторы типа ТС

Назначение. Трансформаторы типа ТС применяются в устройствах электрической централизации в качестве изолирующих.

Некоторые конструктивные особенности. Трансформаторы серии ТС являются низковольтными трехфазными силовыми сухими трансформаторами открытого исполнения мощностью от 10 до 160 кВ А.

Электрические характеристики трансформаторов ТС приведены в табл. 233.

Напряжение короткого замыкания и ток холостого хода не нормируются.


Трансформаторы изготовляют с обмотками, выполненными из медного или алюминиевого провода. При исполнении трансформаторов с обмотками из алюминиевого провода в конце обозначения типа трансформатора добавляется буква «А».

Пересоединение обмоток НН со звезды в треугольник производится на доске зажимов путем перестановки шинных перемычек при отключенном от сети трансформаторе.

При заказе трансформатора ТС необходимо указать тип трансформатора, номинальную мощность (в кВА), номинальные напряжения обмоток ВН и НН (в В) и номер технических условий.

Пример записи трансформатора типа ТС-25/0,5 мощностью 25 кВА с номинальным напряжением обмоток трансформаторов ВН- 380 В; НН- 230-133 В: «Трансформатор ТС-25/0,5; 25 кВА, 380/230-133 В».

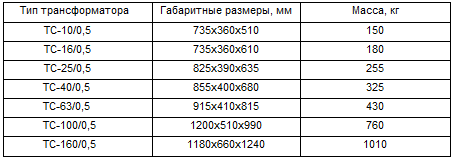

Габаритные размеры и масса трансформаторов серии ТС открытого исполнения приведены в табл. 234.

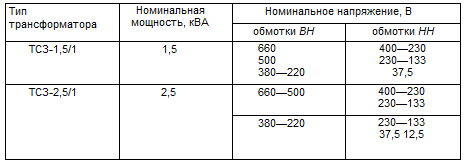

Выпускаются также трансформаторы типа ТСЗ закрытого исполнения мощностью 1,5 и 2,5 кВА. Электрические характеристики их приведены в табл. 235.
