Трансформаторы типов ОМ-0,63/10 и ОМ-1,25/10

Трансформаторы типов ОМ-0,63/10 и ОМ-1,25/10

Назначение. Указанные трансформаторы предназначены для питания аппаратуры железнодорожной автоблокировки и электрической централизации. Они изготовляются с 1985 года по настоящее время по техническим условиям ТУ 16-671.086-85 взамен трансформаторов ОМ, изготавливавшихся до 1985 года.

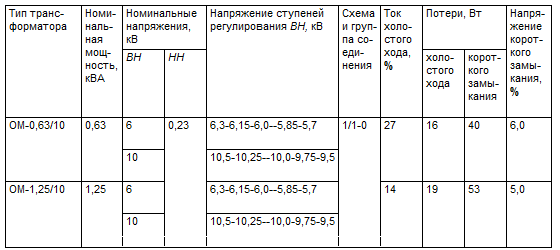

Некоторые конструктивные особенности. Типы и основные параметры выпускаемых трансформаторов приведены в табл. 231.



Пример записи обозначения трансформатора при его заказе: «Трансформатор ОМ-0,63/10-84 УХЛ1; 0,23 кВ. ТУ 16-671.086-85», где: О — однофазный; М — масляный; 0,63 — номинальная мощность, кВА; 10 — класс напряжения обмотки ВН, кВ; 84 — год разработки; УХЛ — климатическое исполнение; 1 — категория размещения по ГОСТ 15150-69.

Переключение регулировочных ответвлений на обмотке НН производится на клеммной колодке, расположенной на крышке трансформатора.

Масло, заливаемое в трансформатор, должно соответствовать ГОСТ 10121-76 или ГОСТ 982-80. Допускается применение трансформаторных масел ТКп и других марок. Пробивное напряжение заливаемого в трансформатор масла должно быть не менее 40 кВ.

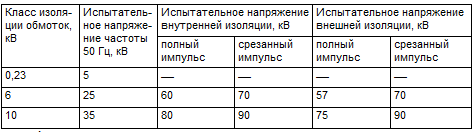

Электрическая прочность изоляции между обмотками, между обмотками и заземленными частями трансформатора проверяется приложенным испытательным напряжением частоты 50 Гц, величины которого приведены в табл. 232.


Трансформаторы на стороне НН снабжаются пробивным предохранителем с пробивным напряжением 1101—1600 В.

Арматура для отбора пробы масла находится в нижней части бака и позволяет отбирать пробу масла на высоте не более 14 мм от дна бака.

Трансформаторы ОМ имеют приспособление для установки их на опоре ЛЭП, имеются четыре отверстия 015 мм.

Полный средний срок службы — не менее 25 лет.

Габаритные размеры: высота 590 мм, диаметр 327 мм, а с учетом приспособления для установки 470 мм.


Масса трансформаторов, кг:

ОМ-0,63 40

ОМ-1,25 44
