Трансформаторы типов ОМ-0,3/6, ОМ-0,66/6, ОМ-1,2/6, ОМ-0,66/10 И ОМ-1,2/10

Указанные трансформаторы выпускались до 1972 года. Электрическая схема соединения обмоток трансформаторов типа ОМ приведена на рис. 265.

Трансформаторы ОМ изготовляют с обмоткой низшего напряжения 230 или 115 В, напряжение на которой регулируется с помощью отводов, выведенных к пяти изоляторам на крышке бака.

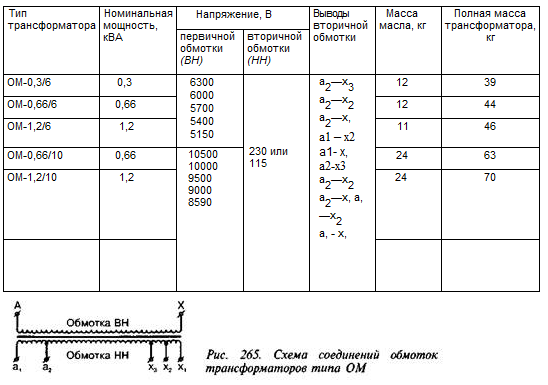

Электрические характеристики трансформаторов ОМ приведены в табл. 227.

Таблица 227 Электрические характеристики

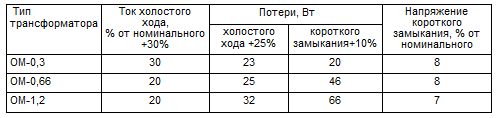

Ток и потери холостого хода, а также напряжение и потери короткого замыкания приведены в табл. 228

Таблица 228 Характеристики холостого хода и короткого замыкания

К стенке бака трансформаторов ОМ приварена для крепления (подвески) трансформатора скоба, на которой укреплена втулка с болтом заземления.

В нижней части бака имеется пробка для спуска и взятия пробы масла, заливаемого в трансформатор.
