Машина балластораспределительная БРМ

Машина балластораспределительная БРМ

Балластораспредепитепьная машина БРМ предназначена для распределения и выборки балласта с участков пути, где он имеется в избытке, с последующей транспортировкой и выгрузкой на участках, где балласта недостаточно.

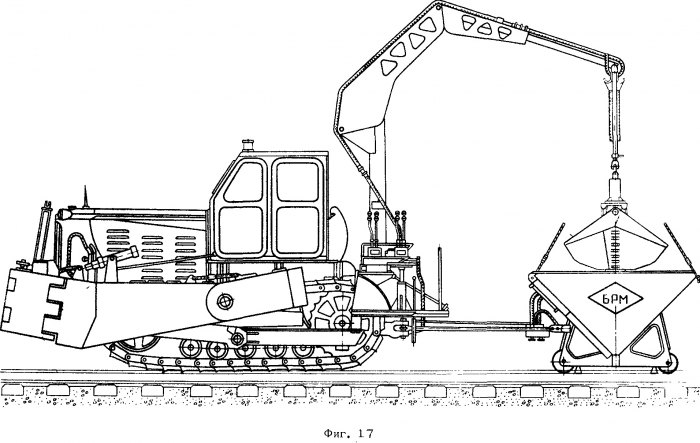

Балластораспредеглительная машина (фиг. 17) представляет сэбэй прицепной бункер к тракторному дозировщику ТДГ-1 (ТДГ-2) с гидроуправлением, который размешен на двух колесных парах (от путевых тележек ПТ-13). Конструкция ходовой части предусматривает передвижение бункера по колее 15 20 и 1435 мм.

Бункер машины имеет три балластораспределительных окна с затворами шиберного типа, управление которыми осуществляется тремя гидроцилиндрами ЦС-55, смонтированными непосредственно на бункере.

Балласт из бункера может выгружаться по всей длине шпал, по концам их в середине рельсовой колеи. Бункер к трактору прицепляется с помощью жесткой тяги.

Наполнение бункера балластом производится двухчелюстным грейфером, которым оборудован кран тракторного дозировщика.

Управление цилиндрами грейфера, затворов и гидрокрана осуществляется от двух раздельных гидросистем.

Для соблюдения правил техники безопасности и удобства обслуживания при управлении гидрокраном и грейфером предусмотрены две площадки оператора, которые имеют поворотные сиденья и регулируются по высоте.

Машину обслуживает один человек.


Техническая характеристика

Ширина колеи, мм .................................................. ....15 20; 1435

Объем бункера (с шапкой), м3 ..........................3

Объем,грейферного ковша, м3 ............................0,16

Грузоподъемность крана, кг ..................................500

Рабочий дикп гидрокрана с грейфером, с 22 Время загрузки бункера, мин:

песчаным баппастом ............................................10

щебеночным балластом ....................................18

Рабочее давление в гидросистеме, кПа (кгс/см^):

гидрокрана с грейферим ..................................8000(80)

затворов бункера .................................................. ..10000(100)

Габаритные размеры в транспортном положении, мм:

длина с дозировщиком ТДГ-1 ..................8040

ширина ...........................................3 244

высота .................................................. ................................4000

Масса навесного и прицепного оборудования, кг .................................................. ..............................1039


Серийное производство с 1968 г.

Разработчик - Проектно-конструкторское бюро Главстроймеханизации.

Изготовитель - завод Министерства транспортного строительства СССР.
