Щебнеочистительная машина СЧ-601

Щебнеочистительная машина СЧ-600 и СЧ-601, выпускаемые на ОАО КЗ «Ремпутьмаш» предназначены для очистки и вырезки загрязненного щебня на глубину до 65 см ниже уровня подошвы шпал. Эти машины имеют одинаковую конструктивную схему. СЧ-601 отличается только применением модернизированных узлов и систем, что делает ее более приспособленной к условиям эксплуатации на сети ОАО «РЖД».

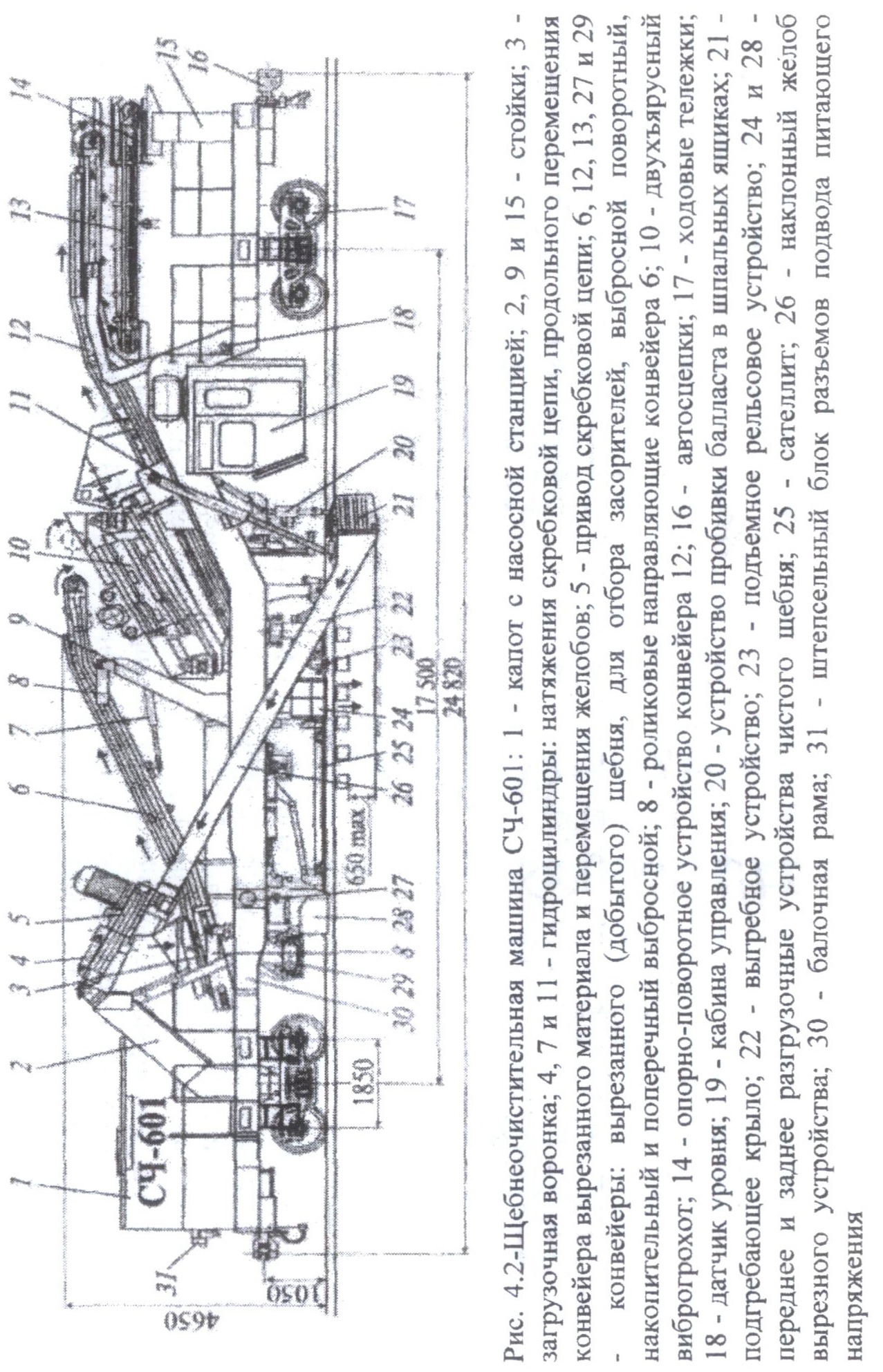

Машина СЧ-601 (рис. 4.2) является единицей СПС с экипажной частью, содержащей раму 30 балочной конструкции, ходовые тележки 17, автосцепки 16, тормозную систему и сигнальные устройства.
Машина несамоходная и при работе передвигается и снабжается электрической энергией от тягового модуля через систему штепсельных разъемов 31. Привод рабочего оборудования электрический и гидравлический. Для питания гидросистемы под капотом 1 установлена насосная станция [10].

Рабочее оборудование машины включает выгребное скребковое устройство 22, каждый скребок имеет по четыре стержня 6. Щебень вырезается из подшпальной зоны балластной призмы и по рабочему желобу поступает в загрузочную воронку 3. Далее он конвейером 6 транспортируется либо в грохот 10 (режим очистки балласта), либо перегружается на конвейер 12 отбора засорителей (режим вырезки балласта и погрузки его на подвижной состав для вывоза). В грохоте балласт просеивается, проходя два яруса сит, а засорители попадают на конвейер 12 и перегружается на выбросной поворотный конвейер 13.
Очищенный щебень поступает на сателлит 25, который при работе машины опускается гидроцилиндрами через канатно-блочные передачи на рельсы и движется по ним вместе с машиной, центрируя относительно оси пути разгрузочные устройства 24 и 28. Переднее разгрузочное устройство 24 позволяет засыпать чистый щебень в зоны торцов шпал, а заднее разгрузочное устройство 28 — в зоны между рельсами. В задней части сателлита имеется также поперечный разгрузочный конвейер 29 для выброса излишков балласта. Над сателлитом вдоль рамы 30 размещается пластинчатый конвейер-накопитель 27. Он используется для восполнения недостатка балласта в начале или в конце работы машины. В процессе работы чистый балласт из грохота может направляться в путь или выгружаться на конвейер-накопитель [10].

Подъемное устройство 23 предназначено для подъема и бокового перемещения РШР относительно оси пути. Раздельное управление подъемников позволяет укладывать рельсошпальную решетку в кривых участках пути. Управление работой ведется из кабины управления 19 или выносного пульта. Внутри кабины размещены два основных поста управления, оснащенные подрессоренными сидениями и вспомогательный - для управления стоя.

Пробивщик балласта 20 служит для освобождения шпальных ящиков от слежавшегося загрязненного балласта. Для эффективной работы машины необходимо согласовывать скорость ее движения и скорость цепи выгребного устройства.
