Машины для балластировки и подъемки пути

Машины этого класса вьшолняют работы по формированию балластной призмы после выгрузки балластного материала. Одновременно с этим они устанавливают путевую решетку в положение, являющееся исходным по проекту.
Основные работы по формированию балластной призмы, или балластированные работы сводятся к направлению балластного материала в зону под шпалами поднимаемой путевой решетки, в шпальные ящики, в откосно-плечевые или междупутные зоны с планированием поверхности балластной призмы, уборкой и перераспределением излишков балласта. Одновременно с подъемкой путевой решетки для достижения требуемого положения производится ее сдвиг в плане и установка по уровню, т.е. возвышение одного рельса над другим (в кривых).

Направление материала в балластную призму с одновременным его перераспределением называется дозированием балласта. Рабочие органы машин, предназначенные для его выполнения, называются дозаторами.

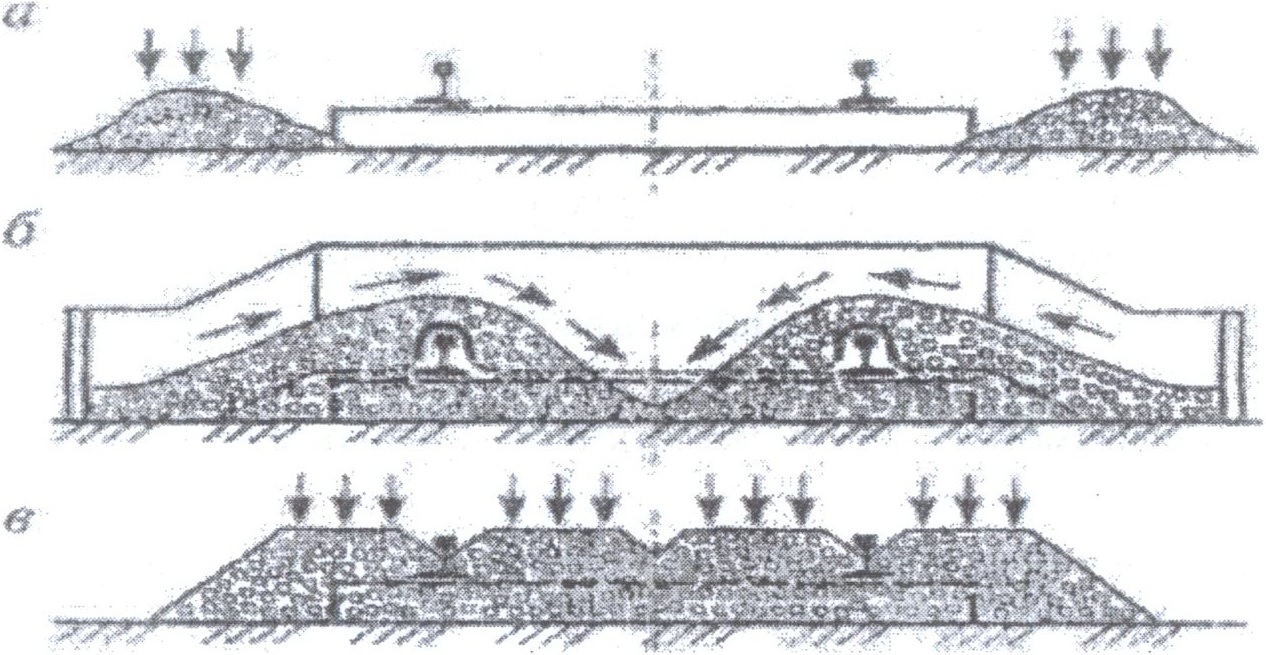

Технология дозирования балласта машинами в основном сводится к двум случаям. В первом случае балласт предварительно выгружается из подвижного состава (думпкары, платформы) на обочины пути (рис. 2.1, а), а затем направляется к оси пути на путевую решетку (рис. 2.1, б).

Во втором случае балласт выгружается на путевую решетку сверху из хоппер-дозаторов, оснащенных специальными разгрузочно-дозирующими устройствами (рис. 2.1, в), т.е. разгрузка и дозирование совмещены.

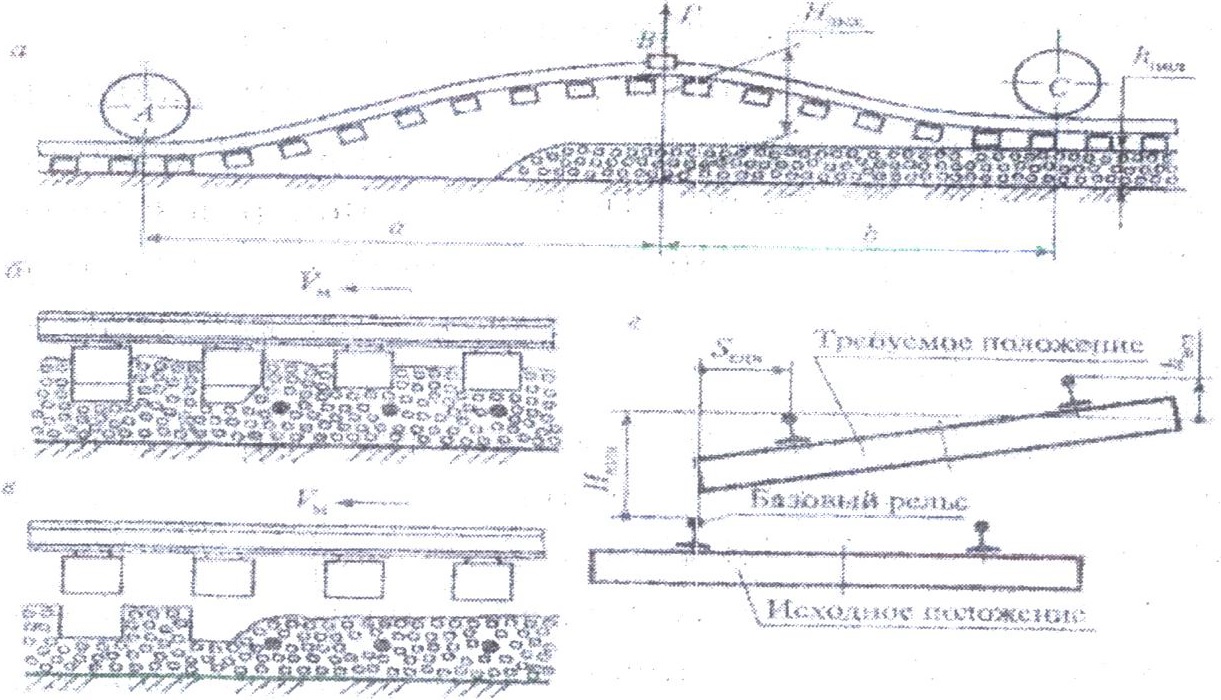

После дозирования балластного материала он подаегся под подошвы шпал. Для этого путевую решетку поднимают в рабочей зоне на необходимую высоту НЕЫВ (рис. 2.2, а), после чего образовавшееся пространство заполняется материалом. На практике используют несколько способов такого заполнения.
Балласт, находящийся выше подошв шпал, проваливается сквозь шпальные ящики под действием силы тяжести. Если он зависает в шпальных ящиках, то используются специальные рабочие органы -пробивщики. Под подошвами шпал балласт разравнивается натянутыми поперечно пути стержнями - струнками, или планировочными ножами плугового типа. Принудительную подачу балласта в зону под подошвами шпал осуществляют уплотнительными рабочими органами.

В зависимости от высоты вывешивания путевой решетки в рабочей зоне различают: способ подведения балласта при «плавающих» шпалах (рис. 2.2, б), когда высота вывешивания относительно невелика, поэтому шпалы погружены в балластный слой, и способ «свободных» шпал (рис. 2.2, в), когда они полностью приподнимаются над балластным основанием. Первый способ характерен для работ по выправке продольного профиля пути, а второй - для постановки пути на балластное основание.

Технологический процесс подъемки пути состоит из вывешивания путевой решетки на необходимую высоту Нвыв (см. рис. 2.2, а), сдвига 5СДВ базового и возвышения (рис. 2.2, г) небазового рельса относительно первоначального уровня в сечении расположения подъемного рабочего органа, подведения балластного материала в образовавшееся пространство под подошвами шпал с одновременным планированием поверхности опирания шпал и опусканием. В результате путевая решетка поднимается на новый уровень, расположенный выше первоначального на высоту' технологической подъемки Ьпод-

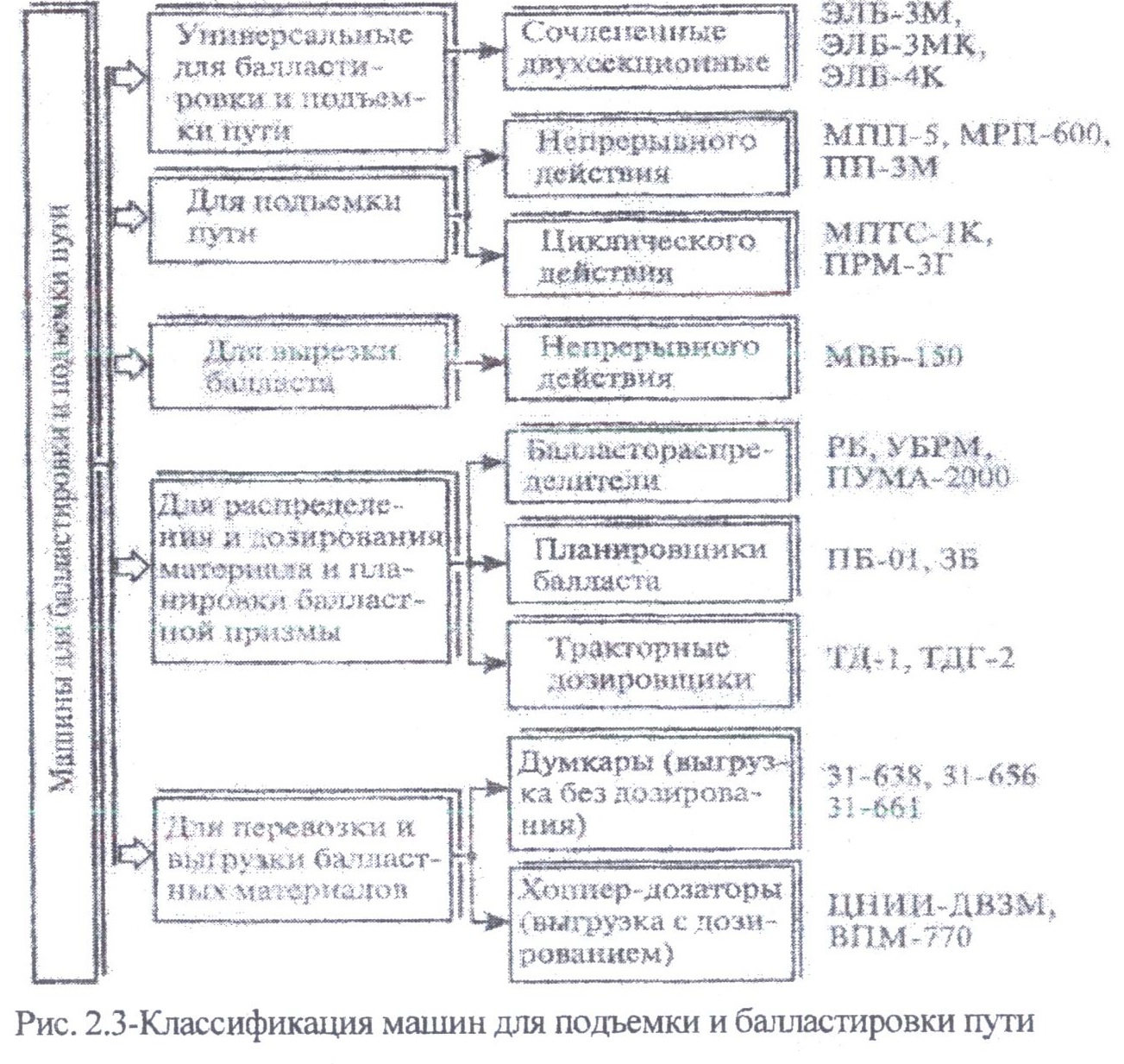

В соответствии с используемой технологией разработаны принципиальные конструктивные схемы машин (рис. 2.3), реализулощие методы работы:

• а) с полной опорой на рельсы, с дозированием и вывешиванием путевой решетки на участке между двумя опорно-ходовыми устройствами - хоппер-дозаторы, электробатластеры (ЭЛБ-ЗМ, ЭЛБ-ЗМК, ЭЛБ-4К); прицепные однопролетные путеподъемники (Ml 111-5, МРП-600 и др.);
• б) с опорой на земляное полотно или лежащий балластный материал - путеподъемники циклического действия (МПТС-1К, ПРМ-ЗГ и др.).

Большинство путевых машин используют метод с опорой на рельсы с двух сторон участка вывешивания, так как прижатие путевой решетки в двух точках стабилизирует ее положение во время работы и способствует более точной установке. Методы с частичной опорой на рельсы и с опорой на основание используются реже, так: как в этом случае положение путевой решетки на участке вывешивания недостаточно фиксируется, поэтому она ложится на балласт менее точно [10].
