**Александр** · 02.07.2012, 10:03

Цитата:

Сообщение от KPV

Какой документ это регламентирует?

Внешний вид розетки и размеры наконечников.
Можете посмотреть монтажки питающих панелей и стативов СПМС

**led** · 02.07.2012, 12:54

Цитата:

Сообщение от Александр

Внешний вид розетки и размеры наконечников.
Можете посмотреть монтажки питающих панелей и стативов СПМС

Это не ответ.
Внешний вид и размеры объективного ответа не дают.
Почему 6, а не 10? А может быть 5? А 12?

**Кабанбай Батыр** · 02.07.2012, 13:42

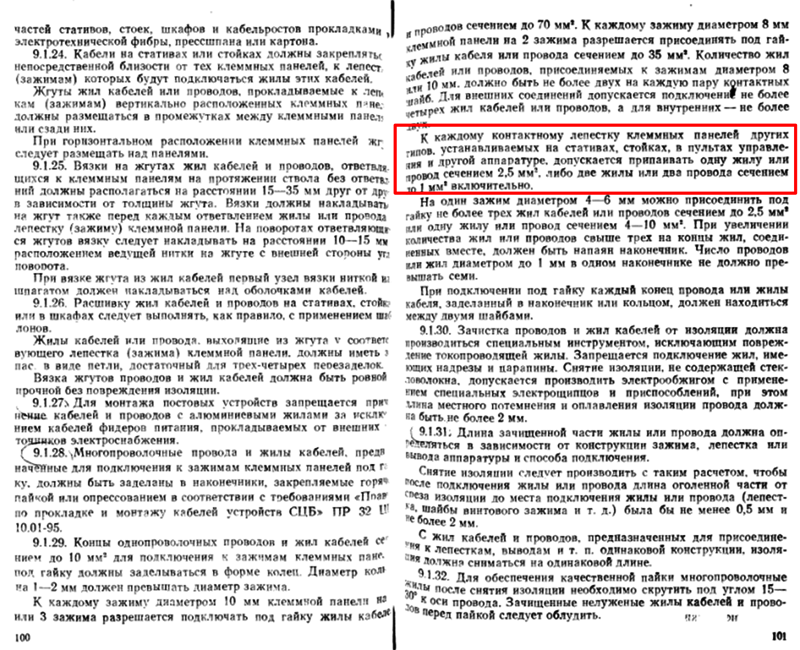

Правила по монтажу устройств СЦБ ПР 32 ЦШ 10.02-96 пункт 9.1.29:

**Александр** · 02.07.2012, 13:50

Цитата:

Почему 6, а не 10

10 не пробовал. Может, и запаяется паяльничком ватт на 200.
6мм запаивается

**led** · 04.07.2012, 05:39

Ну понятна логика. Паяем сколько сможем, или сколько влезет.

**Александр** · 04.07.2012, 09:13

Цитата:

Сообщение от led

Паяем сколько сможем, или сколько влезет.

Там наконечник серьёзный, силовой. 6мм2 заделывается с запасом.
Посмотрите монтажки панелей питания, там много цепей 6мм2 сделано.

**led** · 05.07.2012, 06:00

Я сейчас не про это говорю.
Я говорю про нормативку.
Кстати, Вы всерьез верите, что монтажки панелей питания делали боги? :-)

**Александр** · 05.07.2012, 09:07

Цитата:

Сообщение от led

Кстати, Вы всерьез верите, что монтажки панелей питания делали боги? :-)

Судя по одной из причин пожара на ст. Свердловск-Сортировочный, там и принципиалки делали не боги.
Но повторюсь, провод 6мм2 запаивается красиво, аккуратно и без извращений. Размер наконечника явно больше, чем на 2,5мм2.
Может, в какой-нибудь старой документации всё и написано, только где она лежит?

**ШВП** · 13.07.2012, 17:45

ПР-ЭЦ,заменили пульт,проектировщики оставили СМ 24 по старому.но ведь так не замыргает.Надо в питающей,что-то изобретать,или мыргалку на стативе изобретать.

**Sama Y** · 13.07.2012, 17:56

Цитата:

Судя по одной из причин пожара на ст. Свердловск-Сортировочный, там и принципиалки делали не боги.

принципиалкам было 40 лет
и 40 лет они работали до того как все случилось

**Суховерша Алексей** · 14.07.2012, 00:57

Цитата:

Сообщение от Sama Y

принципиалкам было 40 лет
и 40 лет они работали до того как все случилось

Причина была не в этом?
Придрались к принципиалкам?

**Александр** · 20.07.2012, 01:57

Цитата:

Сообщение от Sama Y

принципиалкам было 40 лет
и 40 лет они работали до того как все случилось

А Вы в своих проектах также преды 2А резервируйте предами 15А. Отказов меньше будет.

**Витос** · 20.07.2012, 09:48

Цитата:

Сообщение от Александр

А Вы в своих проектах также преды 2А резервируйте предами 15А. Отказов меньше будет.

А пожаров больше?

**Александр** · 20.07.2012, 10:09

Цитата:

Сообщение от Витос

А пожаров больше?

Ну разработчикам панели ПВП-ЭЦК после пожара даже пальцем не погрозили, и что более удивительное, даже схемы переделать не потребовали.
Так что делаю вывод, что вполне допустимо.

скобарь74 · 21.01.2015, 21:57

Люди,помогите расшифровать КИПД77-5-А3-1К-Н-1...
-ну КИПД77-5-это тип(хотя не все понятно...)
-А-это 6вольт?
-3-это длина 54 мм?
-1-род тока?
-к-это понятно...
н-тип колбы(какая?)
1-группа по силе света(как-то не очень).............
Во,наверное,наворотил?!
