**Просто инженер АиТ** · 27.11.2015, 13:56

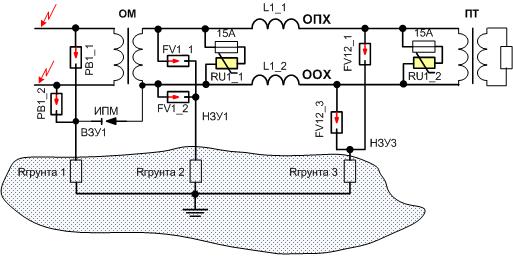

Не обращайте внимания, что нарисовано не по ГОСТу, смысл понятен.
Раз картинка есть, то следующий вопрос. Как будет работать варистор в случае поперечного (между ОПХ и ООХ) перенапряжении? Не спешите с ответом (включится, а потом выключится - лучший вариант, но ...), он не однозначен!

Просто инженер АиТ добавил 27.11.2015 в 14:53

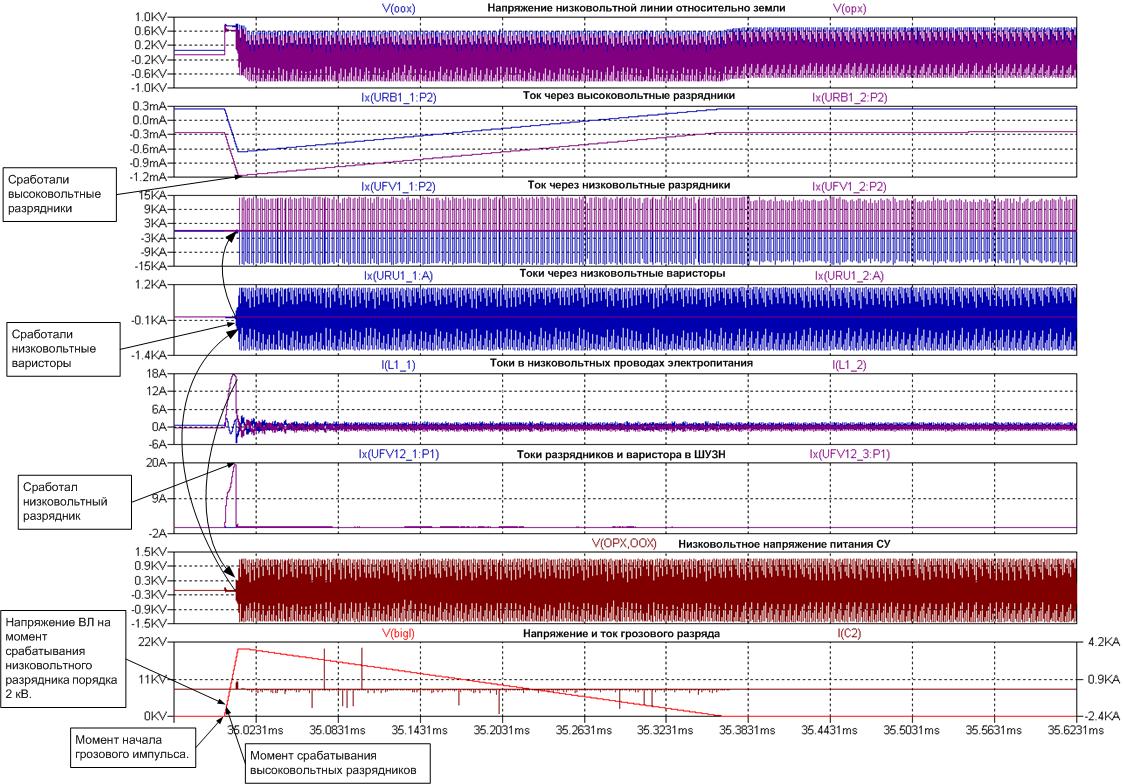

Ещё один рисунок.

Просто инженер АиТ добавил 27.11.2015 в 14:56

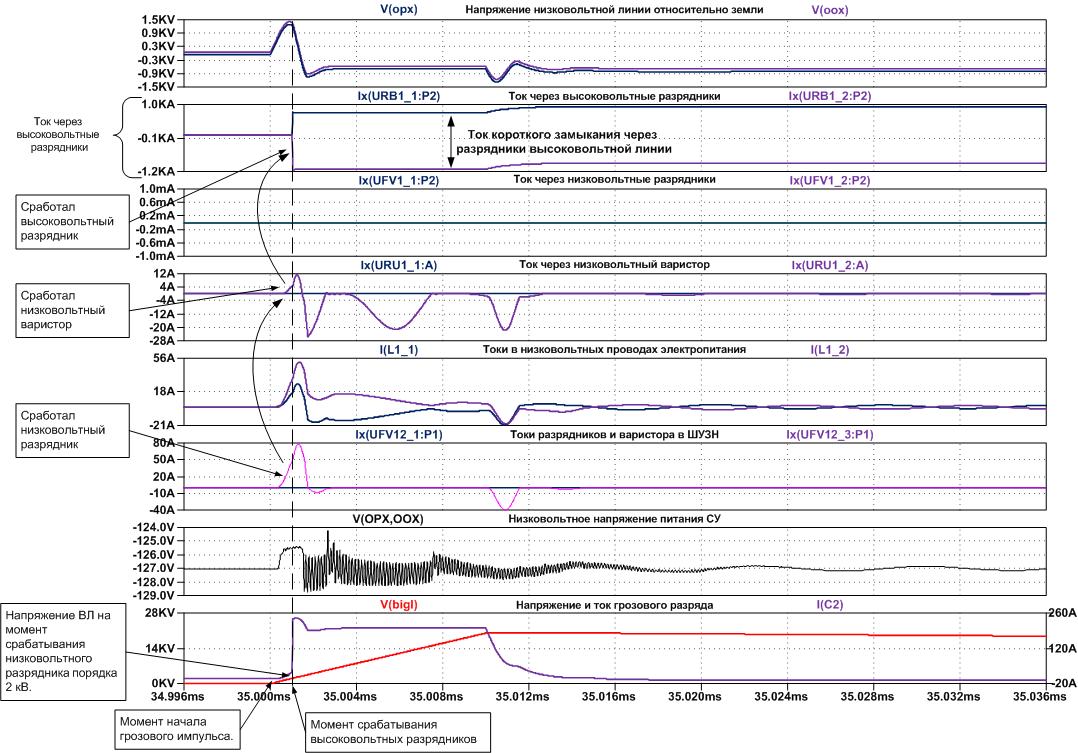

Другой вариант развития.

**Admin** · 27.11.2015, 13:57

Цитата:

А теперь вопрос какие разрядники сработают первыми? Это раз!

никакой не сработает

**Александр II** · 27.11.2015, 14:07

Цитата:

Сообщение от Просто инженер АиТ

Александр II, попробуйте решить простую эл.техническую задачу.
Трансформатор имеет межобмоточную ёмкость, пусть 100пФ. Провода первичной обмотки через разрядники (напряжение срабатывания 45кВ) подключены к земле. Провода вторичной обмотки через разрядники (напряжение срабатывания 1000В) подключены на землю. На провода первичной обмотки индуцируется грозовое ПН в 20кВ с импульсом 8/20мкс.
А теперь вопрос какие разрядники сработают первыми? Это раз!
Что будет с током во вторичной обмотке, при условии соединения разрядников вторичной обмотки на заземлении, в случае их одновременного срабатывания и как изменится напряжение на вторичной и первичной обмотках в момент их выключения (E=-L*di/dt). Это два!
Что может быть с разрядниками на первичной обмотке, после выключения разрядников на вторичной? Это три!
Тут даже не надо знать электротягу, достаточно хотя бы хорошо знать электротехнику и математику.

Это Вы к тому, что сертификацию проводят такие же чайники, как и я?

Мои умственные способности выяснять нет никакого резона. НН уже давно вердикт вынес.

**T1000** · 27.11.2015, 14:17

Александр II, проси варианты ответов

**Александр II** · 27.11.2015, 14:24

А много у нас СУ, которые питаются напряжением 127 Вольт?

Александр 75 · 27.11.2015, 14:25

Цитата:

Сообщение от Просто инженер АиТ

Заземление не правильно организовано.
Эквивалентная схема не полная: не указаны сопротивления проводов и кабеля.

**Просто инженер АиТ** · 27.11.2015, 14:26

Цитата:

Это Вы к тому, что сертификацию проводят такие же чайники, как и я?
Мои умственные способности выяснять нет никакого резона. НН уже давно вердикт вынес.

Приношу Вам свои извинения, если я как-то совершенно не чаяно обидел.
Нет, мне хотелось вас заинтересовать и как-то показать, что может происходит в Барьерах!
Ещё раз приношу свои извинения!!!

Александр 75 · 27.11.2015, 14:29

Зы: Тема разговора не соответствует наименованию раздела в котором она находится.
Выносите в отдельную тему.

**Просто инженер АиТ** · 27.11.2015, 14:29

Внизу графиков есть временная шкала, на этом промежутке времени напряжение порядка 127В.
Земля сделана с точки зрения растекания потенциала грозового импульса.

Александр 75 · 27.11.2015, 14:33

Просто инженер АиТ , можно поинтересоваться: Вы лично в скольких испытаниях у Громова проводили участие ?

**Александр II** · 27.11.2015, 14:33

Цитата:

Сообщение от Александр 75

Зы: Тема разговора не соответствует наименованию раздела в котором она находится.
Выносите в отдельную тему.

Только подумал об этом. Мои вопросы как-то еще по теме

.

**Просто инженер АиТ** · 27.11.2015, 14:36

Я лично ни разу не принимал участие в испытаниях у Громова, но сейчас, когда я знаю, что надо увидеть с удовольствием принял бы участие! А пока это только результат моделирования!

**Александр II** · 27.11.2015, 14:37

Цитата:

Сообщение от Просто инженер АиТ

Внизу графиков есть временная шкала, на этом промежутке времени напряжение порядка 127В.
Земля сделана с точки зрения растекания потенциала грозового импульса.

Не понятно, почему принято напряжение на СУ 127 В. Такое напряжение еще где-нибудь используется? Или это напряжение относительно земли? Тогда какого провода?

**Просто инженер АиТ** · 27.11.2015, 14:38

Цитата:

Только подумал об этом. Мои вопросы как-то еще по теме

Это я так спросил, здесь же задают "Глупые вопросы"!
График приведен для отрезка чуть меньше миллисекунды, на этот момент времени напряжение было 127В, если изменить масштаб, хотя бы до 40мс, то вы увидите синусоиду с действующем значением 220В.

**Александр II** · 27.11.2015, 14:44

Теперь понятно. Давно хотел узнать, как разрядник выдерживает килоамперы? За счет большой площади пластин?
