Если бы я этого не делал, тогда бы не советовал. Всю жизнь занимаюсь поездной радиосвязью и антеннами. И поверьте мне......

Возможно ли сделать антенну для 2.130 Мгц длиной 8 м. в формуле расчета используется только 1/4 длины волны. можно ли брать 1/8 или 1/16 и как при этом расчитать длину снижения?
нужно ли снимать изоляцию с провода ПВ-3 для использования его в качестве антенны кв?
как сильно изменится качестко радиосвязи если р/станция соединена с АСУ 75Ом-ным кабелем вместо 50 Ом-ного?

Антенну можно сделать размером с отвёртку и даже согласовать её с минимальным КСВ, но пользы от такой антенны будет мало. Короткие антенны получаются уж очень узкополосными и малоэффективными. Нормальной антенной является полуволновый диполь в любой из принятых форм представления.

Adagumer добавил 21.01.2013 в 20:08

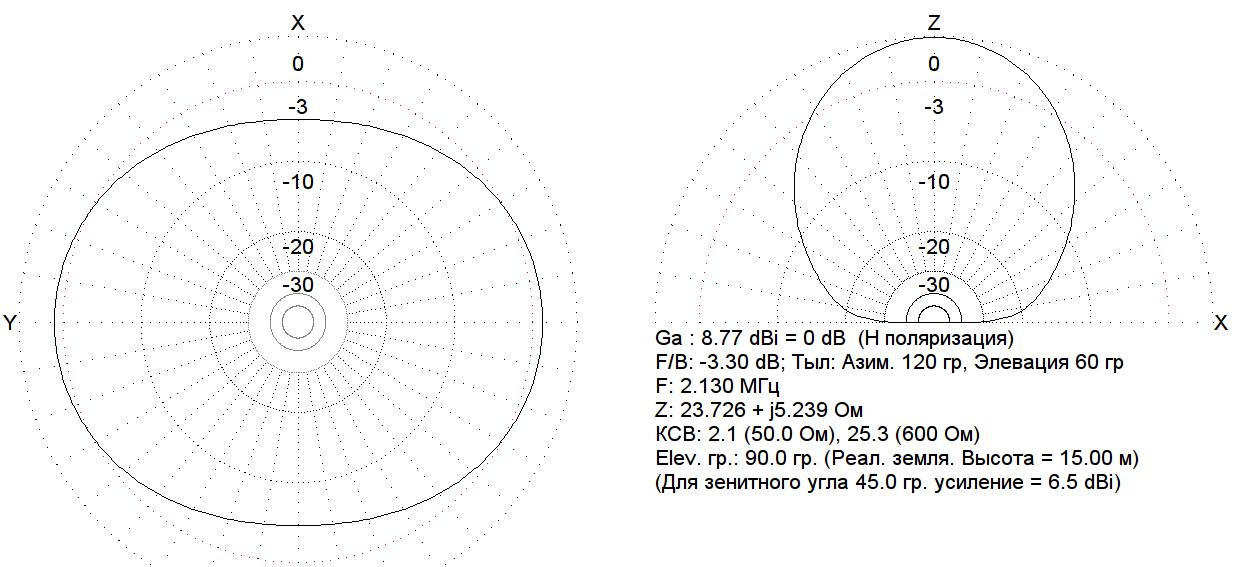

Вот обычный полуволновый диполь подвешенный на высоте 15м. Как видите результаты не ахти, высота подвеса слишком мала и из-за влияния близко расположенной земли антенна излучает в зенит. Вот диаграмка:
[IMG]http://morepic.ru/images3/213_5175.png[/IMG]

А вот если поднять на высоту в пол волны:
[IMG]http://morepic.ru/images3/2132_3210.png[/IMG]

Спасибо за ответы. Скоро попробую на практике на одной подопытной антенне. если уровни поднимутся, то буду остальные переделывать
повторюсь еще раз.
нужно ли снимать изоляцию с провода ПВ-3 для использования его в качестве антенны кв?
как сильно изменится качестко радиосвязи если р/станция соединена с АСУ 75Ом-ным кабелем вместо 50 Ом-ного?

Если делаете антенну изолированным проводом, то должен учитываться коэффициент укорочения, но обычно очень мал и им можно пренебречь, для надежности можно взять кусок проводе чуть длиннее расчетного, а потом лишнее по кусочку отрезать настраивая антенну в резонанс.
Разница в сопротивлении кабелей 50 % ну и КСВ соответственно возрастёт. А высокий КСВ это не отданная мощность.

У нас нету в магазинах переходников для рк-кабеля. можно только под заказ. Может кто знает как называются правильно переходники для кабеля РК 50-7-11?

В принципе антенну можно изготовить из всех тех материалов, которые есть в ШЧ или в РЦСах. Это как биметаллический провод, типа БСМ или БСА как его называют, установочный или монтажный провод типа ПВ 3. Сечение его выбираем примерно
6-10 мм2. Изоляцию с провода снимать, ни какой необходимости нет. Потому что она ни какой роли в ухудшении свойств антенны не играет.
По поводу длины антенны восемь метров.
На локомотиве, она длиной восемь метров сорок сантиметров и настраивается неплохо
(противоположный конец антенны заземлен)!!!
Вся сложность стационарных антенн, заключается в их изготовлении. Всегда нужно попасть в лямбду на четыре, на восемь и даже на шестнадцать. Мы постоянно ставимся в непонятно какие условия, а Р/СВЯЗЬ нужно дать. Так вот, длину антенны, восемь метров можно поднять вертикально, это не сложно, такие антенны я встречал. Только в этом случае, нужно сделать хороший противовес. Его роль может выполнить хорошее заземление, им не стоит пренебрегать, как некоторые здесь пытаются представить, мол кинул кусок провода под антенной и все.
Реагирование АСУ (или же, начальные изменения) наблюдается при земле равной, где то
3-2 и по убывающей. У меня на станциях, противовес или земля от одного Ома и ниже.
Советую прочитать вот это.

http://www.mirradio.info/2008/04/28/...-linijakh.html

Вот полезная статья для понятия принципа работы заземления!

http://dl2kq.de/ant/kniga/4171.htm

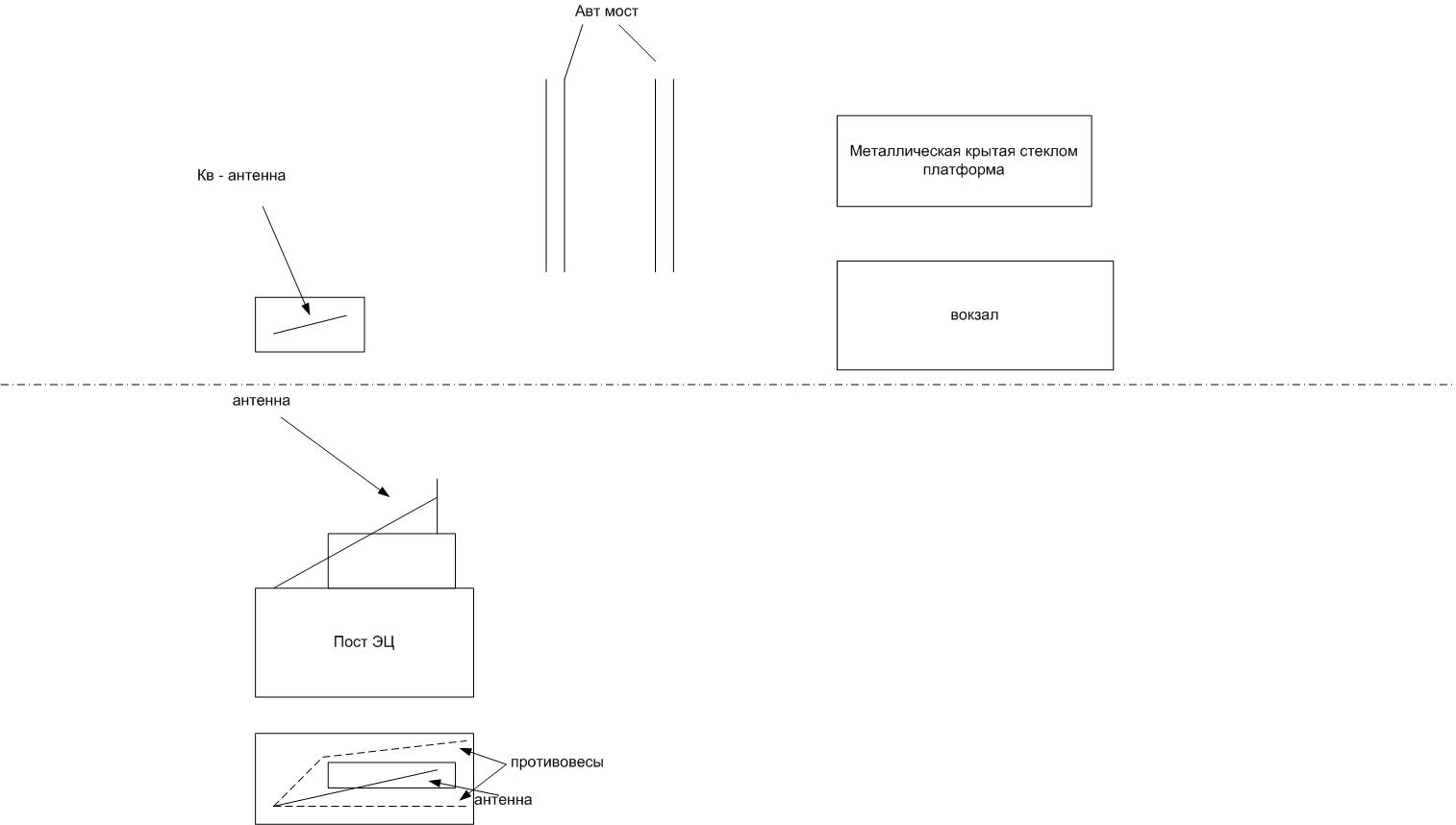

сделал антенну как показано на рисунке. с одной стоторы вокзала на растоянии 2 км еще норма уровня. а со стороны крытой платформы на локомотиве прием от стационара есть, а на передачу даже ответа стац. рст нет. противовес сделан из пв 4мм, каждый кусок по 35 метров. антенна 35 метров.
даже не представляю как можно поднять уровень от локомотива. волновод на такой большой разветвленной станции особо не построиш.
есть у кого какие идеи?
http://morepic.ru/images3/imi_9541.jpg

Как я понял из рисунка полотно антенны расположено параллельно оси станции, а верёвочные антенны излучают максимум перпендикулярно своему полотну. Стало быть антенну нужно разворачивать так, чтобы максимум излучения приходился вдоль оси станции.

Магнитная антенна.

естественно связи не будет, крытая металическая платформа - это же экран, попробуйте в качестве противовеса использовать волновод, который должен проходить под мостом и вдоль крытой платформы, желательно кратный длине волны(если у вас расстояние 2 км, то волновод должен быть 2100 м) и антенное полотно поднимите выше моста

антенна натянута вдоль путей станции. станция немного кривовата, но поворот на рисунке справа от поста ЭЦ.
волновод врятли дадут протянуть, только с большим боем и после согласований проекта - у нас главное эстетика. по крытой платформой (ее еще не сдали в эксплуатацию) точно не дадут протянуть - максимум волновод до и после платформы, а под ней кабельный переход.
Сегодня оставил нижний противовес и соединил его еще врозле асу с землей молниеприемника (решетчатая сетка на крыше, 4 спуска в землю) и связь появилась, только между мостом и платформой неахти, а с другой стороны платформы отличная, по показаниям РС-46МЦВ мож даже уровень есть. связь проверялась с мотовоза (маленькая П-формы). Платформа небольшая может всетаки будет сигнал доходить?

kissoleg добавил 07.04.2014 в 21:48
Что за магнитная антенна?

kissoleg добавил 07.04.2014 в 21:48
Что за магнитная антенна?[/quote]

пригодна только для приема- так что ищи пути обхода препятствий....

В транзисторный радиоприёмник загляни, тока старый в современных наверно и ныма!:net:
