Сигнализатор заземления СЗМ
Сигнализатор заземления СЗМ, выполненный в корпусе реле типа ДСШ, предназначен для эксплуатации в непрерывном режиме в составе устройств электропитания железнодорожной автоматики при температурах от минус 45° до плюс 60 °С.
Технические характеристики. Электрические характеристики контролируемых СЗМ источников и его источника питания приведены в табл. 4.21
СЗМ обеспечивает непрерывный контроль изоляции источников питания напряжением:
-220 В для рабочих и контрольных цепей стрелок, светофоров, рельсовых цепей и т. д.;
-24 В для ламп табло;
[топ]24 В для релейной нагрузки.
Ток, потребляемый СЗМ от сети при номинальном напряжении питания, не превышает 0,05 А.
Ток утечки на «землю», вносимый СЗМ, для контролируемых источников питания, напряжением -220 В составляет не более 3 мА, -24 В — не более 1 мА, для плюсового полюса источника
24 В - не более 0,5 мА.
Миллиамперметр СЗМ дает возможность поочередно измерять токи утечки на «землю» во всех контролируемых источниках питания и каждого источника относительно остальных.
Чувствительность СЗМ при условии срабатывания по одному контролируемому источнику питания при номинальном напряжении питания и номинальном напряжении контролируемых источников:
для -220 В - (220 ± 44) кОм;
для -24 В - не менее 23,0 кОм;
для плюсового полюса источника =24 В - (24,0 ± 1,2) кОм;
для минусового полюса источника =24 В - (38,0 ± 4,8) кОм.
Нестабильность чувствительности СЗМ при нормальных климатических условиях и при изменении напряжения питания контролируемых источников =24 В и -24 В не более ±20%, остальных источников - не более ±10%.
Время срабатывания СЗМ по всем контролируемым источникам при снижении сопротивления изоляции от °° до 20 кОм составляет от 1 до 3 с. Время ускоренного срабатывания СЗМ по первому контролируемому источнику -220 В при переключении перемычек внутри СЗМ и снижении сопротивления изоляции от °° до 20 кОм - не более 0,3 с.
Выключение источника питания на время не более 1,6 с не вызывает ложного срабатывания СЗМ, а также не приводит к потере информации о его срабатывании. При включении питания после интервала времени более 10 с информация о срабатывании СЗМ сбрасывается.
Электрическая прочность изоляции первой группы контактов разъема (контакты 1, 2) относительно второй группы (все остальные контакты, кроме 4) и каждой из указанных групп относительно контакта 4 (корпус) рассчитана на испытательное напряжение 2000 В переменного тока частотой 50 Гц при мощности источника не менее 1,0 кВ А.
Сопротивление изоляции первой группы контактов разъема относительно второй группы и каждой из указанных групп относительно контакта 4 - не менее 50 МОм.
Принцип действия. СЗМ содержит следующие функциональные узлы (рис. 4.32):
ИЗСТ— изолирующий согласующий трансформатор;
УП— узел питания;
УСКЦ- узел сопряжения с контролируемыми цепями;
IKK, 2КК— первый и второй коммутаторы каналов;
ПЭ - пороговый элемент;
УПВВ — узел памяти и временной задержки;
УСИП - узел стирания информации в памяти;
ФТИ- формирователь тактовых импульсов;
С — накопительный конденсатор в цепи питания «+5В»;
SB1 - кнопка стирания информации в памяти и подключения миллиамперметра РА;
SA1- переключатель режимов работы СЗМ;
ПмА - переключатель миллиамперметра РА;
IJRn - переключатель проверочного резистора Rn;
УИДС - узел индикации и дистанционной сигнализации.
Штриховыми линиями на рис. 4.32 показаны сопротивления изоляции контролируемых источников относительно «земли».
СЗМ функционирует следующим образом. Узел питания УП преобразует переменное напряжение, поступающее от сети переменного тока 220 В через трансформатор ИЗСТ, в несколько постоянных напряжений.
Напряжения 5; 5,5 и 6 В стабилизированы и используются для питания узлов электронной части схемы СЗМ. Напряжение 12 В не стабилизировано и используется для питания РДС — реле дистанционной сигнализации срабатывания СЗМ.
Нестабилизированное выпрямленное напряжение +150 В используется для создания оперативного тока в контролируемых источниках 1-8. Соответственно СЗМ имеет восемь каналов контроля изоляции.
Контур протекания оперативного тока проходит от выхода УП+150 В через заземляющую шину, сопротивления изоляции Rиl—Rи8 и далее через цепи узла сопряжения УСКЦ к общему минусу 0.
УСКЦ формирует на своих выходах 1-8 постоянные сглаженные напряжения, уровень которых пропорционален току, протекающему через сопротивления изоляции соответствующих контролируемых цепей 1—8.
Коммутатор 1КК циклически поочередно подключает вход порогового элемента ПЭ к каждому из выходов УСКЦ для сравнения имеющегося на выходах уровня напряжения с пороговым значением напряжения. При превышении порогового значения напряжения ПЭ срабатывает и формирует сигнал, который через синхронно работающий вместе с 1КК второй коммутатор 2КК поступает в соответствующий элемент памяти узла УПВВ. В УПВВ в течение времени выдержки, длящейся несколько циклов работы СЗМ, происходит подсчет числа импульсов, поступающих в соответствующий каждой контролируемой цепи элемент памяти.
При поступлении в элемент памяти восьми импульсов происходит фиксация снижения сопротивления изоляции в соответствующей контролируемой цепи. При этом срабатывают соответствующий элемент индикации в узле УИДС, а также реле дистанционной сигнализации РДС, контактами которого включается индикатор наличия заземления, находящийся на пульте дежурного оператора.
Для защиты от ложных срабатываний СЗМ, вызванных переходными процессами заряда емкости контролируемых цепей, в каждый из элементов памяти УПВВ через интервал времени, соответствующий 32 импульсам на входе, поступают тактовые импульсы стирания информации. Импульсы опроса контролируемых цепей и импульсы стирания информации формируются узлом ФТИ. ФТИ управляет синхронной работой коммутаторов IKK, 2КК, а также узлом стирания информации УСИП.
УСИП производит стирание информации, если количество импульсов, поступивших в соответствующий элемент памяти за период между стирающими импульсами, не достигло четырех. Если число импульсов достигло четырех и более, элемент памяти из УПВВ запрещает подачу из УСИП импульсов стирания своей информации, но по другим элементам стирание информации продолжается.
Для повышения помехозащищенности СЗМ импульсы, поступающие в элементы памяти при срабатывании ПЭ, стробируются с отдельного выхода ФТИ.
При кратковременном (не более 1,6 с) пропадании напряжения в питающей сети информация в элементах памяти УПВВ сохраняется, так как они получают на время перерыва питание от накопительного конденсатора С.
После устранения обслуживающим персоналом повреждения изоляции, вызвавшего срабатывание СЗМ, стирание информации во всех элементах памяти УПВВ можно произвести нажатием на 5-10 с кнопки сброса SB1.
Измерение тока утечки на «землю» от каждой контролируемой цепи производится с помощью встроенного в СЗМ миллиамперметра РА, который поочередно может быть подключен переключателем ПмА к каждой из контролируемых цепей. В момент измерения требуется нажатие кнопки SB1 без фиксации. При этом происходит сброс информации.
Переключателем режимов SA1СЗМ может быть переведен из рабочего режима в режим поверки. При этом осуществляется воздействие на УИДС для передачи информации о срабатывании СЗМ. Так сделано для того, чтобы обеспечить защиту от потери контроля из-за невозвращения переключателя SA1 после завершения проверки. При отключении СЗМ от разъема УИДС также формирует сигнал о срабатывании СЗМ.
В режиме проверки переключателем ПRП к каждому из контролируемых источников поочередно вручную подключается поверочный резистор Rn, соответствующий номинальной чувствительности СЗМ по плюсовому полюсу источника = 24 В, и по загоранию светодиодного индикаторного элемента в УИДС проверяется срабатывание СЗМ по соответствующему каналу.
В этом же режиме после установки переключателя ПмА в позицию, соответствующую другой цепи по сравнению с положением ПRП, по миллиамперметру РА при нажатой кнопке SB1 производится измерение тока утечки между разными контролируемыми источниками.
Питание СЗМ осуществляется через трансформатор TV (рис. 4.33), на вход которого (обмотка 1-2) через контакты 1,2 разъема ХР и элементы R75-R77 схемы защиты от перенапряжений поступает переменное напряжение однофазной сети 220 В.
Напряжение выходной обмотки .3-4 трансформатора TV выпрямляется выпрямителем на диодах VD1- VD4 и сглаживается конденсатором С1. Резистор R1 ограничивает бросок тока через VD1-VD4 при включении напряжения питания СЗМ. Выпрямленное напряжение обмотки 3-4 имеет значение (150 ± 20) В и используется для создания оперативного тока через сопротивление изоляции контролируемых цепей.
От низковольтной обмотки 5-6 трансформатора TV через выпрямитель VD5— VD8 питается остальная часть схемы СЗМ. Конденсатор С2 сглаживает пульсации напряжения питания (12,0 ± 1,2) В постоянного тока. Резистор ^ограничивает бросок тока через VD5—VD8 от заряда С2 при включении питания СЗМ.
Светодиод VD10 (желтого цвета), режим которого по току установлен резистором R4, сигнализирует о подаче на СЗМ напряжения питания.
Напряжение 12 В питает реле дистанционной сигнализации KV через транзисторный ключ VT2, который срабатывает, если фиксируется снижение изоляции хотя бы в одном из восьми контролируемых сигнализатором СЗМ источников. При этом местная сигнализация, указывающая на цепь, в которой произошло снижение сопротивления изоляции, подается одним из светодиодных индикаторов VD14-VD21 (красного цвета), расположенных на лицевой стороне СЗМ. Включение любого светодиода сопровождается отпиранием транзистора VT2 и срабатыванием реле KV, так как ток, протекающий через светодиод, протекает также и через цепь база-эмитгер VT2. Диод VD22, включенный параллельно обмотке KV, снимает индуктивный выброс при выключении VT2.
Светодиоды получают питание через соответствующие резисторы R67-R74 и коммутаторы тока DD14, DD15 стабильным напряжением 6 В. Напряжение 6 В вырабатывается линейным стабилизатором на транзисторе VT1 и микросхеме DA 1 из напряжения 12 В. В этом стабилизаторе база VT1 соединена с внутренним источником стабильного напряжения микросхемы DA1. Конденсаторы С16, С17, С18 обеспечивают устойчивость стабилизатора к самовозбуждению.
Одновременно напряжением 6 В питается пороговый элемент микросхемы DA1 (вывод 10), который поочередно подключается своим неинвертирующим входом (вывод 12DAT) к контролируемым цепям. Подключение входа DA1 осуществляется мультиплексором на микросхеме DD3, а выхода - мультиплексором на микросхеме DD9. Микросхемы DD3 и DD9управляются сигналами, поступающими на их адресные входы А0—А2 от формирователя тактовых импульсов, выполненного на микросхемах DDI, DD2 и DD8.
На элементах DDI. 1—DD1.3 выполнен автогенератор с времязадающей цепью из резисторов R45, R46* и конденсаторов СЗ, С4. Резистором R46* при регулировке устанавливается частота работы автогенератора, которая обратно пропорциональна сопротивлению R46*. Частота настройки автогенератора — от 160 до 180 Гц. Микросхемой DD2, представляющей собой два четырехразрядных двоичных счетчика DD2.1 и DD2.2, частота автогенератора делится на 16 и задает частоту подключения контролируемых цепей около 10 Гц. С выходов 5, 6 первого счетчика DD2.1 и выхода 11 второго счетчика DD2.2 сигналы действуют на адресные входы А0-А2 упомянутых мультиплексоров DD3, DD9. Мультиплексор DD9 подключает вход (выводы 2, 3) порогового элемента DA1 к входам элементов памяти и временной выдержки, выполненных на двоичных четырехразрядных счетчиках DD10-DD13.
Поскольку соединение выходов DD2 с адресными входами DD3 и DD9 произведено одинаковым образом, мультиплексоры работают синхронно. На каждой из восьми позиций мультиплексора, определяемых трехразрядным двоичным кодом на входах А0-Л2, пороговый элемент микросхемы DA1 производит сравнение опорного напряжения постоянного тока, которое поступает на его инвертирующий вход 13 от делителя напряжений на резисторах R5, R6 и R7, с потенциалом, соответствующим току утечки в очередном контролируемом источнике. Например, второму контролируемому источнику соответствует потенциал, снимаемый со средней точки делителя, образованного резисторами R29, R36, и код на входах А0—А2, равный 100.
Цепь протекания тока утечки в рассматриваемой второй цепи проходит от положительного полюса источника питания +150 В через замкнутый контакт 1—2 переключателя режимов работы SA1, контакт 83 разъема ХР1, заземление, сопротивление изоляции второго контролируемого источника (на схеме не показано), контакты 13 и 43 разъема ХР1, резисторы R14, R15 (цепь 2) и резисторы делителя R29, R36k общей шине 0 источников питания СЗМ. При уменьшении сопротивления изоляции относительно «земли» ток утечки в рассматриваемой цепи возрастает. Это приводит к увеличению потенциала средней точки делителя на резисторах R29, R36. При превышении этим потенциалом опорного напряжения пороговый элемент микросхемы DA1 срабатывает каждый раз, когда его вход подключается мультиплексором DD3 ко второй цепи. При срабатывании порогового элемента на выходе 2, 3 микросхемы DA1 появляется сигнал высокого уровня, действующий на вход X (вывод 3) мультиплексора DD9. На входе запрета К (вывод 6) DD9 в начале интервала опроса присутствует сигнал логического 0, запрещающий прохождение входного сигнала высокого уровня на выход. Разрешение прохождения сигнала на выход создается в середине интервала, в течение которого опрашивается рассматриваемая цепь контроля изоляции, за счет поступления на вход V DD9 разрешающего стробирующего импульса высокого уровня от формирующей схемы на элементах С12, R47, R48, DD8.1, DD8.2, DD8.3.
В середине рассматриваемого интервала на выходах 5, 6и 11 микросхемы DD2 присутствует комбинация сигналов 100, определяющая работу мультиплексоров DD3 и DD9 по второму входу-выходу (выводы 14). На выходе 4 микросхемы DD2 сигнал логического 0 сменяется на логическую 1. В результате дифференцирующая цепь на элементах С12, R47 формирует короткий импульс высокого уровня, поступающий через резистор R48 на вход инвертора DD8.1. Пройдя через элементы DD8.1-DD8.3, увеличивающие крутизну фронта, импульс подает сигнал разрешения на вход VDD9, в результате чего импульс высокого уровня поступает с входа 3 DD9 на второй выход 14 DD9 и далее на счетный вход СЕ (вывод 10) двоичного четырехразрядного счетчика DD10.2 (второй счетчик микросхемы DD10). По заднему фронту импульса счетчик DDI0.2 увеличивает хранящееся в нем число ранее поступивших импульсов на 1.
Полного заполнения счетчика DDI0.2 никогда не происходит, так как после того, как в результате поступления восьми импульсов на выходе старшего разряда появляется логическая 1, дальнейший счет импульсов запрещается сигналом высокого уровня на входе С (вывод 9). Сигнал 1 с выхода старшего разряда DD10.2 (вывод 14) отпирает по входу разрешения К(вывод 5) ключ DD14.2, который создает цепь протекания тока через элемент индикации снижения изоляции во второй цепи — светодиод VD15. Ток включения светодиода протекает от выхода питания +6 В через резистор R68, светодиод VD15, ключ DD14.2 (через цепь от вывода 4к выводу 3), цепь база-эмиттер транзистора VT2, к полюсу источника питания.
При этом происходит отпирание транзистора VT2 и срабатывание реле KV, размыкающего своим контактом 1—2 цепь дистанционного контроля, проходящую через контакты 5—4 переключателя SA1, контакты 71—82 разъема ХР1.
При кратковременных (не более 1,6 с) перерывах питания информация в счетчике DD10.2 сохраняется за счет того, что питание его осуществляется от конденсаторов С19, С20, отделенных от остальных цепей питания диодом развязки VD13.
Сбрасывание выходов СЗМ при включении питания после длительного перерыва осуществляется микросхемой DD16. Разделение реакции работы схемы от кратковременного (менее 1,6 с) и длительного (более 10 с) времени выключения питания осуществляется постоянной времени цепи C23-R78. Если конденсатор С23 успевает разрядиться, то при включении питания счетчик DD16 обнуляется за счет подачи положительного импульса заряда С23 на вход R. На выходе 12 DD16 появляется логический 0, который сбрасывает схемы совпадения DD4, DD5. Благодаря этому обнуляются все счетчики памяти DD10-DD13. Работа схемы СЗМ по контролю изоляции восстанавливается, когда счетчик DD16 после приема 10 импульсов с выхода 12 DD2 переключится в положение логической 1 на выходе 12.
При кратковременном выключении питания конденсатор С23 не успевает разрядиться, микросхема DD16 остается в прежнем состоянии и память СЗМ не сбрасывается.
Для защиты от накопления в счетчике DD10.2 импульсов, вызванных случайными помехами, каждые 3 с на вход R (вывод 15) поступает импульс сброса, формируемый дифференцирующей цепью С13, R49, R50 и инвертором DDI.4, устанавливающий счетчик DD10.2 в исходное состояние. Сброс действует, если к моменту прихода импульса сброса в счетчике накоплено меньше четырех импульсов, т. е. импульсы на вход СЕ DD10.2 поступали не в каждом цикле опроса цепи, что свидетельствует об их случайном характере. Запрещает прохождение импульса сброса элемент «2 ИЛИ-НЕ» DD6.2, выход 4 которого связан с входом R счетчика DD10.2 второй цепи контроля.
Запрет возникает, если через схему «ИЛИ» на элементе DD4 на вход 5 DD6.2 поступит сигнал логической 1. Этот сигнал появляется, если хотя бы на одном из выходов старших разрядов счетчика DD10.2 (выводы 13, 14) имеется сигнал логической 1, т. е. число принятых импульсов в счетчике не менее четырех. Действуя на вход Х2 и У2 DD4 (вывод 2 или 3), сигнал логической 1 вызывает сигнал 1 на выходе 12 DD4 и, следовательно, постоянный сигнал логического 0 на выходе 4 DD6.2. Установить счетчик DD10.2в исходное состояние после того, как в нем записано число не менее четырех, можно только вручную нажатием кнопки SB1. При нажатии кнопки SB1 с выхода 12DDI6на входы Vx, ^(выводы 9, 14) микросхем DD4 и DD5действует сигнал низкого уровня, устанавливающий сигнал логического 0 на всех их выходах, и импульсы сброса имеют возможность проходить через все элементы микросхем DD6, DD7, в том числе и через DD6.2. Длительность нажатия кнопки SB1 для осуществления сброса должна быть не менее 5 с.
Установка микросхемы DD14.2 в исходное состояние определяется по выключению светодиода VD15 второй цепи контроля. Одновременно происходит выключение реле KV. Аналогично рассмотренному производятся запись и стирание информации, характеризующей состояние изоляции контролируемого источника в семи других цепях СЗМ.
При измерении тока утечки на «землю», например, во второй цепи, переключатель SA2 устанавливают в положение 4 и нажимают кнопку SB1. Миллиамперметр РА показывает ток, протекающий в контуре от плюсового полюса источника питания 150 В через замкнутый контакт 1-2 переключателя SA1, лепесток 39 платы А2, контакт 83 разъема ХР1 СЗМ, сопротивление изоляции второй цепи -220 В относительно «земли», контакты 13 и 43ХР1, резисторы R14, R15, проводник 2, лепесток 5 платы А2, замкнутые контакты 4 и 3 переключателя SA2, миллиамперметр РА, лепесток 35 платы А2, замкнутый контакт 3— 4 нажатой кнопки SB1, диод VD9 к общему минусовому полюсу источника питания 0. При сопротивлении изоляции 220 кОм, соответствующем номинальной чувствительности СЗМ по данной контролируемой цепи, ток, измеряемый миллиамперметром РА, составляет (0,6 ±0,1) мА.
При сопротивлении изоляции равном 0 (к.з.) ток составляет (3,0 ± 0,3) мА и показание миллиамперметра максимальное.
При измерении тока утечки между контролируемыми источниками переключателем SA1 отключают заземление, а переключатели SA2 и SA3 устанавливают в положения, соответствующие цепям, между которыми ищут сообщение. В рассматриваемом примере, если переключатель SA2 установить в положение 7, a SA3 — в положение 2, будет измеряться ток утечки между вторым и первым контролируемыми источниками -220 В. Ток при этом проходит от выхода 150 В источника питания через замкнутый контакт 2-3 SA1, ограничительный резистор R3*, лепесток 36 платы А2, замкнутые контакты З и 2 2SA3, лепесток 2 платы А2, проводник 7, резисторы R12, R13, лепестки 7 и 3 платы А2, контакты 11 и 41 разъема ХР1 и далее через сопротивление утечки на контакты 13, 43ХР1, лепестки 6,4 платы А2, резисторы R14, R15, через проводник 2, лепесток 5 платы А2, замкнутые контакты 4-3 переключателя SA2, миллиамперметр РА, лепесток 35 платы А2, замкнутый контакт 3—4 нажатой кнопки SB1, диод VD9 к общему минусу источников питания 0. При этом, если сопротивление изоляции между рассматриваемыми первой и второй цепями составляет 220 кОм, то ток протекающий через РА1 равен 0,4—0,5 мА, а если имеется короткое замыкание цепей, то ток составляет (1,1 ± 0,2) мА.
Сопротивление резистора R3* выбрано при регулировании и может изменяться от 24 до 36 кОм (допустимые отклонения ±5%), что позволяет проверять работоспособность СЗМ по всем цепям путем имитации возникновения утечки на «землю». При этом чувствительность СЗМ проверяется сопротивлением изоляции в плюсовом полюсе источника =24 В, требования к которому наиболее жесткие, так как это источник питания релейных схем поста ЭЦ и контакты реле находятся в цепи, подключенной к этому полюсу. Поскольку пороговый элемент в СЗМ общий для всех восьми каналов, на канале источника =24 В проверяют основную часть схемы СЗМ, определяющую стабильность чувствительности по увеличению сопротивления R3*. На канале источника -24 В проверяют стабильность чувствительности по уменьшению сопротивления R3*. Это достигается за счет того, что чувствительность к сопротивлению изоляции для него ниже, чем для источника =24 В. СЗМ регулируют так, чтобы при подключении R3* ко входу источника -24 В не происходило срабатывание СЗМ, когда реле KVобесточено, а при предварительном срабатывании реле KV- происходило бы срабатывание СЗМ.
Чувствительность повышается за счет снижения напряжения выпрямителя 12 В от включения на его выходе реле КV и уменьшения в результате этого опорного напряжения, подаваемого на вход 13 микросхемы DA1.
В каналах источников -220 В проверяется только правильность функционирования СЗМ по срабатыванию соответствующего индикатора.
Проверку чувствительности рассмотрим на примере цепей источников =24 В и -24 В. Особенностью проверки чувствительности цепи =24 В является то, что из-за влияния постоянного напряжения на выходе контролируемого источника чувствительность СЗМ к сопротивлению изоляции положительного и отрицательного полюсов источника =24 В относительно земли отличается в значительной мере. В СЗМ номинал R3* соответствует чувствительности к утечке плюсового полюса источника =24 В.
При проверке источников =24 В и -24 В переключатель 1 должен быть установлен в положение, при котором замкнут контакт 2—3, a SA2 должен находиться в исходном положении. Резистор R3* поочередно подключают ко всем проверяемым цепям переключателем SA3. При нахождении SA3, например, в положении 8 ток протекает по цепи от выхода 150 В источника питания через замкнутый контакт 2—3SA1, резистор R3*, замкнутые контакты J и 12SA3, проводник 8, резисторы Rll, R43, R44 к общему минусовому полюсу 0. При этом на делителе R43, R44 выделяется постоянное напряжение, вызывающее срабатывание порогового элемента микросхемы DA1 и последующее включение светодиода VD21 и реле KV, фиксирующих срабатывание СЗМ по восьмому каналу.
Чтобы после завершения проверки СЗМ на рабочем месте он был снова включен для контроля изоляции, тумблер SA1 в положении, соответствующем режимам проверки работоспособности и измерения токов утечки между цепями, своим контактом 5—4 размыкает цепь дистанционного контроля, обеспечивая на пульте дежурного такую же сигнализацию, как и при срабатывании СЗМ.

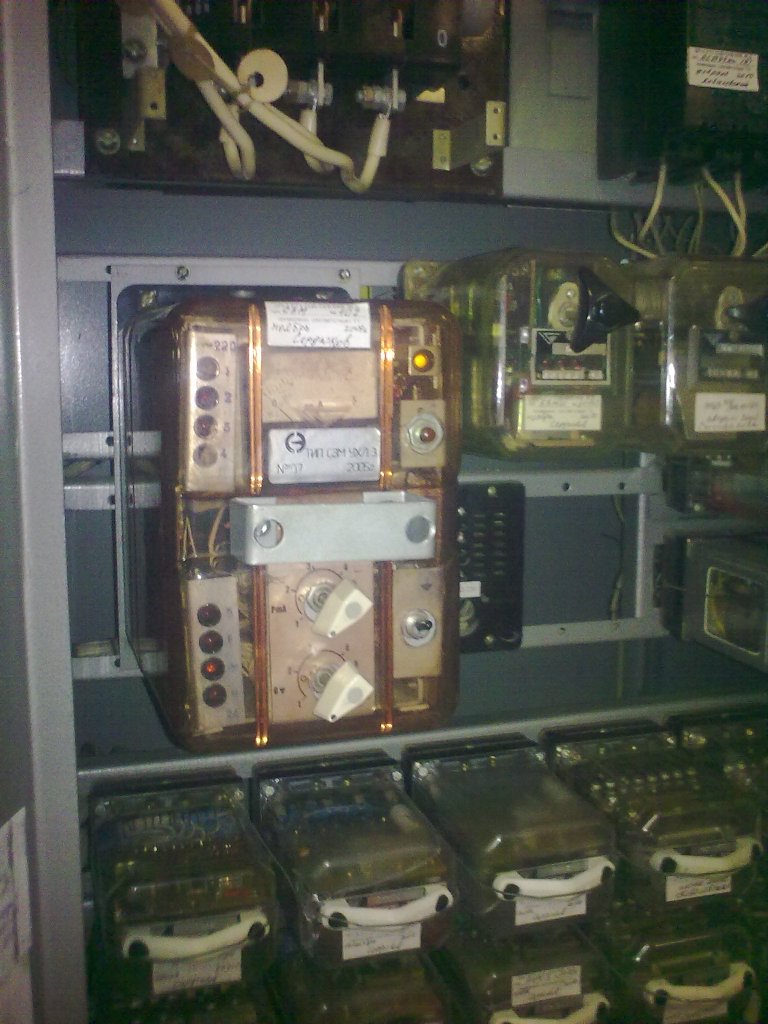

Порядок включения СЗМ и работы с ним. Сигнализатор заземления СЗМ следует устанавливать на место реле ДСШ в панелях питания или на релейных стативах постов ЭЦ.
Сигнализаторы должны располагаться в таком месте, где хорошо видно свечение светодиодов и удобно пользоваться коммутационными приборами СЗМ и миллиамперметром.
Контролируемые источники подключаются к следующим контактам разъема СЗМ:
• рабочие цепи стрелок переменного тока (две фазы) или постоянного тока до включения выпрямителя (по переменному току) - 11-41,
• светофоры, маршрутные указатели, контрольные цепи стрелок, рельсовые цепи и другие нагрузки переменного тока номинальным напряжением не более 220 В - 13-43, 22-52, 21-51, 23-62 и 31-61 (пять входов);
• лампы пультов управления и табло с номинальным напряжением 24 В переменного тока, а также светодиодные табло — 33—63;
• релейная нагрузка постоянного тока напряжением 24 В постов ЭЦ - 42— 72
К контакту 83 СЗМ должно быть подключено заземление, подводимое от контура защитного заземления.
Так как СЗМ выпускаются заводом настроенными для контроля источников питания стрелочных электроприводов с временем перевода не менее 4 с, при использовании более быстродействующих электроприводов (например, горочных) в РТУ требуется произвести переключение перемычек на плате А1 СЗМ.
Время срабатывания СЗМ, отличающееся от установленного в заводских условиях, должно указываться на этикетке СЗМ.
В рабочем состоянии СЗМ выполняет следующие функции: сигнализация све-тодиодом наличия напряжения питания; индивидуальная сигнализация восемью светодиодами с соответствующим обозначением снижения сопротивления изоляции контролируемых источников (даже если после срабатывания СЗМ изоляция восстановилась, сигнализация о снижении сопротивления изоляции сохраняется); групповой сброс информации о срабатывании СЗМ при нажатии кнопки "О" и нахождении переключателя "mА" в исходном положении; выдача общего выходного сигнала о срабатывании СЗМ или переводе тумблера
Измерение тока утечки на «землю» контролируемых источников надо производить следующим образом:
• переключатель "mА" установить в положение, соответствующее контролируемому источнику;
• нажать кнопку "О" и миллиамперметром РА измерить ток утечки на «землю»;
• по табл. 4.22 определить сопротивление изоляции контролируемого источника в зависимости от его номинального напряжения и показания миллиамперметра;
• возвратить переключатель "mА" в исходное положение.
При поиске повреждений с помощью мегаомметра сигнализатор должен быть отключен от заземления переключателем "А" СЗМ. При этом на выходе СЗМ появляется сигнал о его срабатывании.
Сопротивление изоляции между двумя контролируемыми источниками -220 В (например, "~220.1" и "-220.2") следует определять в таком порядке:
• переключатель "mА" СЗМ установить в положение, соответствующее первому контролируемому источнику "-220.1";
• переключатель "R" сзм установить в положение, соответствующее второму контролируемому источнику "-220.2";
• переключателем "А" отключить СЗМ от заземления;
• нажать кнопку «заземл» и миллиамперметром РА СЗМ измерить ток утечки между двумя подключенными цепями;
• по табл. 4.23 определить сопротивление изоляции между контролируемыми источниками -220 В (колонка 2) в зависимости от тока утечки (колонка 1);
Затем надо переключатели "mА" и "yR" установить в положения, соответствующие другим контролируемым источникам (например, "-220.1" и "-220.3"), и выполнить аналогичные операции.
Сопротивление изоляции между контролируемыми источниками -220 В и -24 В определяют по табл. 4.23 (колонка 3) в зависимости от измеренного подобным же образом тока утечки (колонка 1).
Сопротивление изоляции между контролируемыми источниками -220 В (или -24 В) и =24 В следует определять в таком порядке:
• переключатель "mА" установить в положение, соответствующее источнику
=24 В;
• переключатель "yR" установить в положение, соответствующее контролируемому источнику -220 В (или -24 В);
• переключателем "А" отключить СЗМ от заземления;
• нажать кнопку «0» и миллиамперметром РА измерить ток утечки между двумя подключенными цепями;
• по табл. 4.23 определить сопротивление изоляции между контролируемыми источниками (колонка 4 или 5) в зависимости от измеренного тока утечки (колонка 1).
После окончания всех измерений переключатели "mА", "yR" и "заземл" необходимо перевести в исходное положение.
