Основные сведения о релейно-процессорной централизации РПЦ «ДОН»

Релейно-процессорная централизация РПЦ «ДОН», созданная кафедрой «Автоматики и телемеханики на железнодорожном транспорте» РГУПС, является альтернативой ЭЦ- МПК. Такую централизацию можно отнести к числу наиболее прогрессивных систем ЖАТ.
В основу ее построения положено использование современной элементной базы и последних достижений компьютерных технологий.

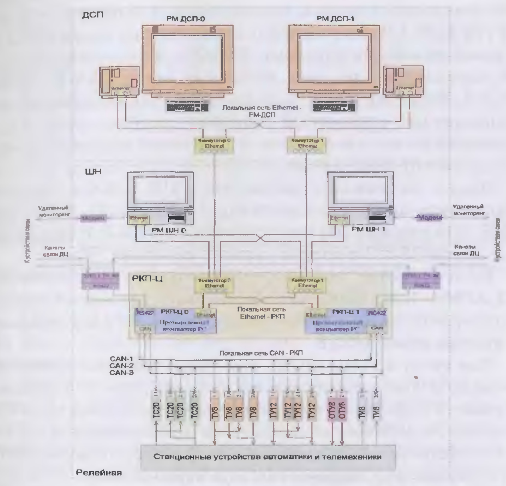

Представленная на рисунке 1.2 структурная схема РПЦ «ДОН» имеет 100%-ное резервирование всех компонентов технических средств и АРМов, включая станционные локальные сети, центральные блоки распределенных контролируемых пунктов РКП-ЦМ и модули сопряжения с исполнительными устройствами.
Верхний уровень системы содержит резервированные АРМы ДСПО и ДСП1 на базе промышленных компьютеров класса Pentium, подключенных к резервированной локаль ной сети Ethernet. Аналогично на втором уровне архитектуры системы подключены два АРМа электромеханика (РМ ШНО и РМ ШН 1) к резервированной локальной сети Ethernet.



Не требуя дополнительных площадей, на первом низовом уровне (в релейной) оборудован ранее упомянутый РКП-ЦМ, в состав которого входят два промышленных компьютера PC, взаимодействующих посредством коммутаторов Ethernet через локальные сети Ethernet со вторым и третьим уровнями РПЦ «ДОН».
Взаимодействие резервированных РКП-ЦМ 0 и РКП-ЦМ 1 с модулями сопряжения обеспечивается через локальные сети CAN-1, CAN-2, CAN-3. Реализация локальной сети РКП на базе стандартов CAN обеспечивает работу централизации в режиме жесткого реального времени и высокую устойчивость к помехам.
Непосредственный выход (сопряжение) РКП-ЦМО и РКП ЦМ1 на станционные устройства автоматики и телемеханики обеспечивается платами, включенными в каналы ТС (ТС 20). ТУ (ТУ 8, ТУ 12) ответственных управляющих команд (ОТУ 8) и измерительными каналами ТИ8. Все перечисленные модули распределены по трем локальным сетям CAN-1, CAN-2, CAN-3. Такая структура подключения УСО обеспечивает бес конфликтный аппаратный арбитраж доступа к сети без потери пропускной способности и надежный контроль ошибок передачи и приема данных.
Одним из важных достоинств РПЦ «ДОН» является программно-аппаратная реализация функций ЭЦ, ДЦ, и АДК- СЦБ. Для увязки с ДЦ предусмотрены в РКП-ЦМ интерфейсные порты RS422 и модули увязки с каналами ДЦ.
Использование модемов, подключенных к статической БД АРМов ШН, позволяет обеспечивать удаленный мониторинг в рамках АДК-СЦБ, а также СТДМ и ТО в вертикальной структуре отрасли СЦБ.

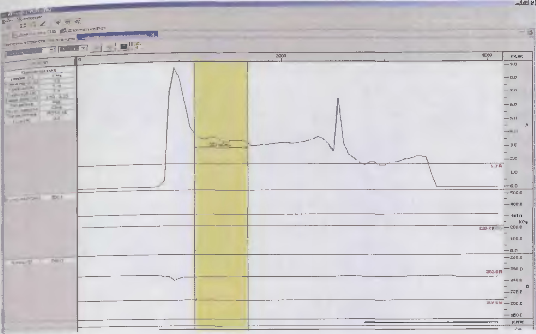

Для этого в РПЦ «ДОН» уже предусмотрены диагностирование и контроль состояния как УВК, так и напольных устройств СЦБ. В системе производятся измерения широкого спектра электрических параметров исполнительной группы РПЦ и напольного оборудования. Результаты представляются в табличном или графическом виде периодически, по запросу или при отклонении от нормы. Так, например, на рисунке 1.3 приведено окно «Ток стрелки», где отражены следующие параметры: текущее время протокола в позиции курсора; время перевода стрелки; норма времени перевода; рабочий ток пере вода стрелки; норма для рабочего тока стрелки и др.
Не менее важным достоинством РПЦ «ДОН» является компоновка исполнительной группы на базе отработанных универсальных технических решений БМРЦ-БН, технологии ее проектирования, монтажа и пуско-наладки. На рисунке 1.4 представлена компоновка блоков исполнительной группы в увязке с интерфейсными платами УВК.


Здесь наглядно представлена простота размещения блоков по плану станции, чем достигается унификация проектных решений и монтажа.
Вышеописанная техническая структура, подходы разработчиков к созданию систем нового поколения с использованием методов современных информационных и компьютерных технологий, применение последнего поколения информационно- вычислительных средств позволяют утверждать о своевременности разработки, а также внедрении РПЦ «ДОН», обладающей следующими функциональными возможностями: автономное и централизованное управление; диагностирование релейных и процессорных средств
на основе логического и параметрического контроля; » автоматизированное документирование технологических событий в реальном времени и ведение БД; » информационное взаимодействие с АСУ верхних уровней;
» определение санкционированности доступа персонала
на основе биометрических методов идентификации; » готовность к интеграции с АДК-СЦБ.
