Тема: Трансформатор СТ-3

roggab · 02.03.2022, 11:31

Подскажите пожалуйста для 220В какие зажимы и где перемычка. А то в интернете не найду.

roggab добавил 02.03.2022 в 12:31
Подключаю по схеме, трансформатор греется и жрёт > 300W

**NikoS** · 02.03.2022, 11:40

1-4 - ПХ-ОХ.
(2-3) - перемычка.

roggab · 02.03.2022, 12:20

Цитата:

Сообщение от NikoS

1-4 - ПХ-ОХ.
(2-3) - перемычка.

Увы у меня транс 70х и 60х есть))
Так что 1-2 перемычка и 3-4 подключение) А вот какие выходы...

**NikoS** · 02.03.2022, 12:36

Ну вот неправда ваша: в Сороке 1976го года сейчас посмотрел, на (2-3) должна быть перемычка

На вторичке 11+1+1+1 В.

**Александр** · 02.03.2022, 12:40

Цитата:

Сообщение от roggab

Увы у меня транс 70х и 60х есть))
Так что 1-2 перемычка и 3-4 подключение) А вот какие выходы...

С таким подключением через полминуты и этих трансов не будет.
Будет отожжёная медяшечка.

**vetal** · 02.03.2022, 12:54

vetal добавил 02.03.2022 в 13:54

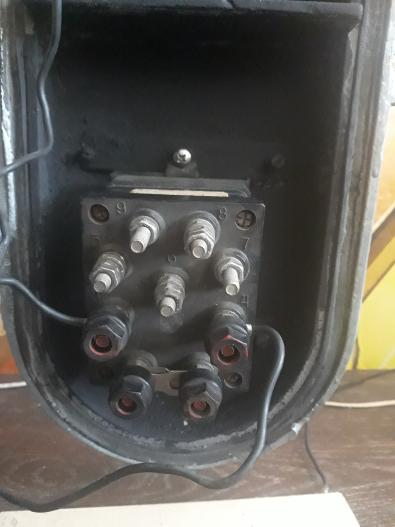

Вот СТ-3. Подключение 3-4, а 1-2 перемычка.

roggab · 02.03.2022, 13:43

Цитата:

Сообщение от vetal

vetal добавил 02.03.2022 в 13:54
Вот СТ-3. Подключение 3-4, а 1-2 перемычка.

Так оно и есть, спасибо!

roggab · 02.03.2022, 13:45

Только выход для 15В ламп какой?

**Александр** · 02.03.2022, 15:35

Цитата:

Сообщение от roggab

Только выход для 15В ламп какой?

один провод на 5,
а второй провод подобрать опытным путём 6 или 7 или 8 или 9, чтобы получилось 11-11,5 В на лампе

roggab · 02.03.2022, 20:58

Цитата:

Сообщение от Александр

один провод на 5,
а второй провод подобрать опытным путём 6 или 7 или 8 или 9, чтобы получилось 11-11,5 В на лампе

Подбирать нельзя ибо выход в этом случае 5 и 6

**vetal** · 02.03.2022, 21:25

Цитата:

Сообщение от roggab

Подбирать нельзя ибо выход в этом случае 5 и 6

Всё верно Вам Александр подсказывает. Трансформатор СТ-3 предназначен для питания ламп 15Вт. У него и мощность всего около 13ВА. Вторичная обмотка секционирована. Один вывод лампы подключаете к выводу 5, а другой вывод к выводам 6 или 7 или 8 или 9, чтобы установить напряжение на лампе в пределах нормы. На практике второй провод подключают к выводу 8 или 9. Если к этому трансформатору подключите лампу 25Вт, то транс может максимально выдаст вольт 10,5 и будет греться.

apani · 25.04.2025, 23:48

Так где перемычки 2-3 или 2-1??

**vetal** · 26.04.2025, 00:47

Цитата:

Сообщение от apani

Так где перемычки 2-3 или 2-1??

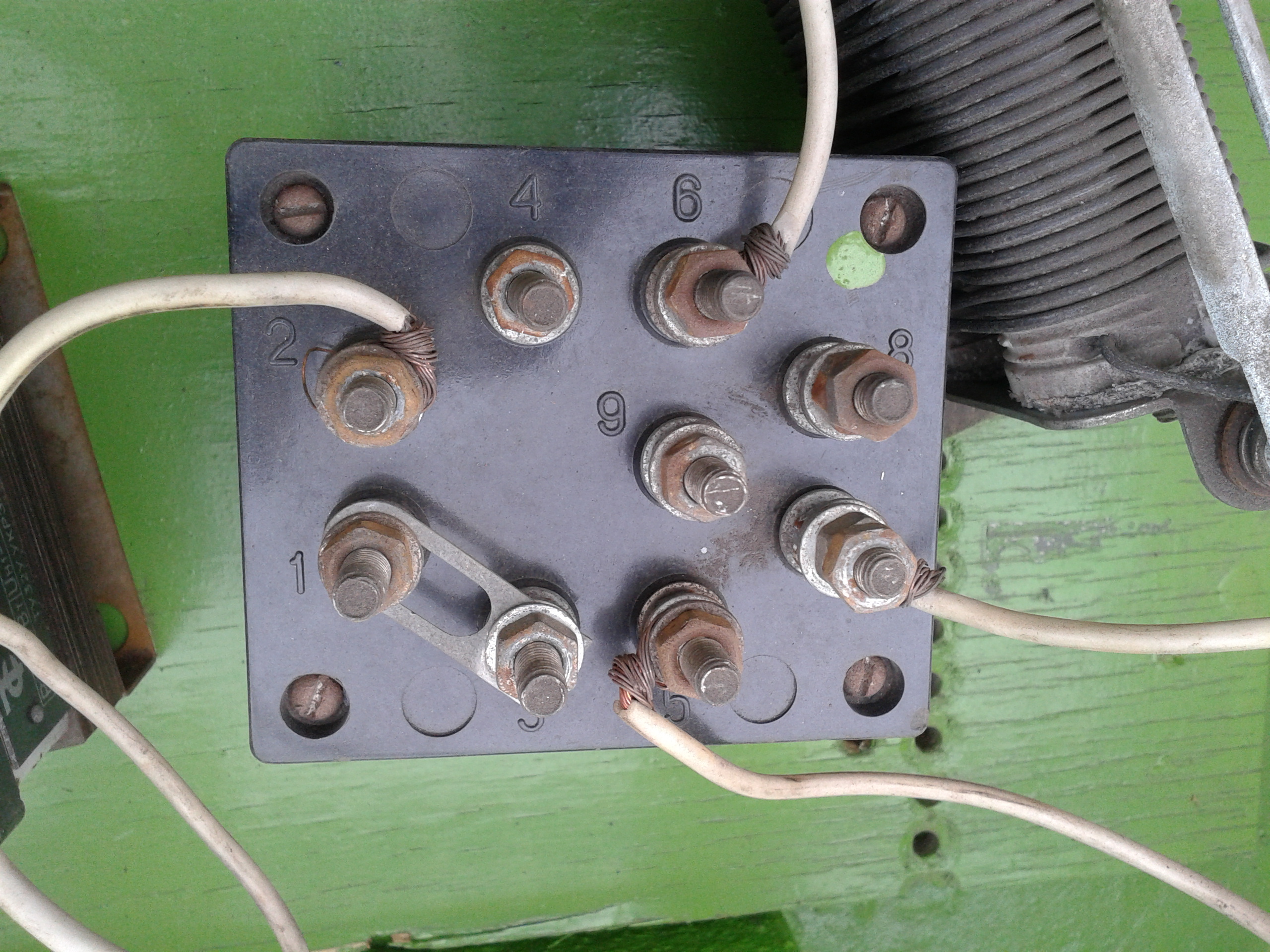

Надо смотреть, какой конкретно вам трансформатор попался. По справочнику перемычки 2-3, а есть СТ-3 с перемычками 2-1. Если откроете нормаль РЦ50-17А, то там на релейном конце изначально стоял СТ-3, а потом его заменили на СТ-4. Так вот этой нормали написано перемычка у СТ-3 2-1. Вот на фото ниже СТ-3 с перемычкой 2-1.

**vetal** · 26.04.2025, 18:15

Кстати, в одной путевой коробке увидел два СТ-4 с перемычкой на первичной обмотке 1-3. В справочнике только перемычку 2-3 видел.

владимир владимирович3 · 26.04.2025, 18:18

Цитата:

Сообщение от vetal

Кстати, в одной путевой коробке увидел два СТ-4 с перемычкой на первичной обмотке 1-3. В справочнике только перемычку 2-3 видел.

вы чего-то путаете.
золотое правило - если вы в чем-то не уверены то для этого есть омметр.
