Тема: Чертежи 745.00.00 и 877.00.00

**KPV** · 07.09.2012, 10:58

Цитата:

Сообщение от vetal

Корень гибкого остряка:

В стрелочном переводе проекта 2750 стык в корне остряка должен быть сварным, а обводной соединитель устанавливаться перед ним (в сторону привода) - согласно 410905-ТМП ч. 3, стр. 24

**НиколайМ** · 07.09.2012, 21:28

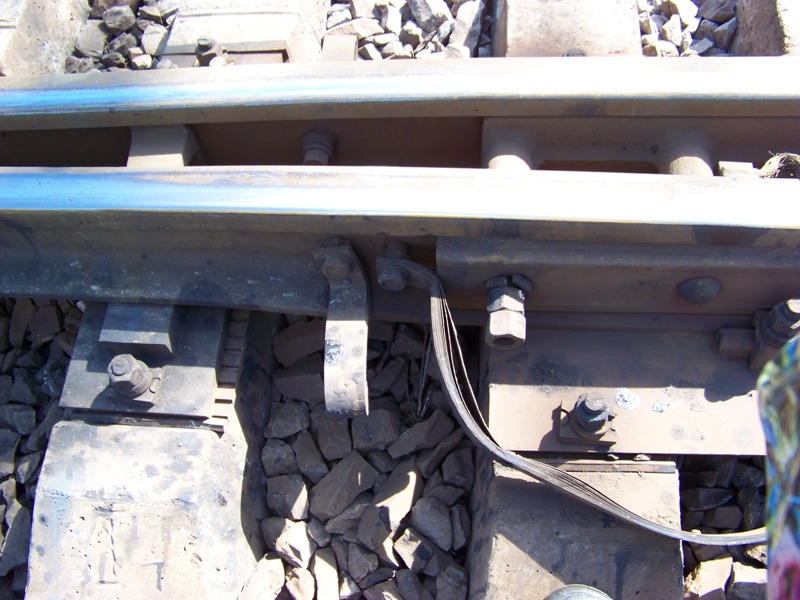

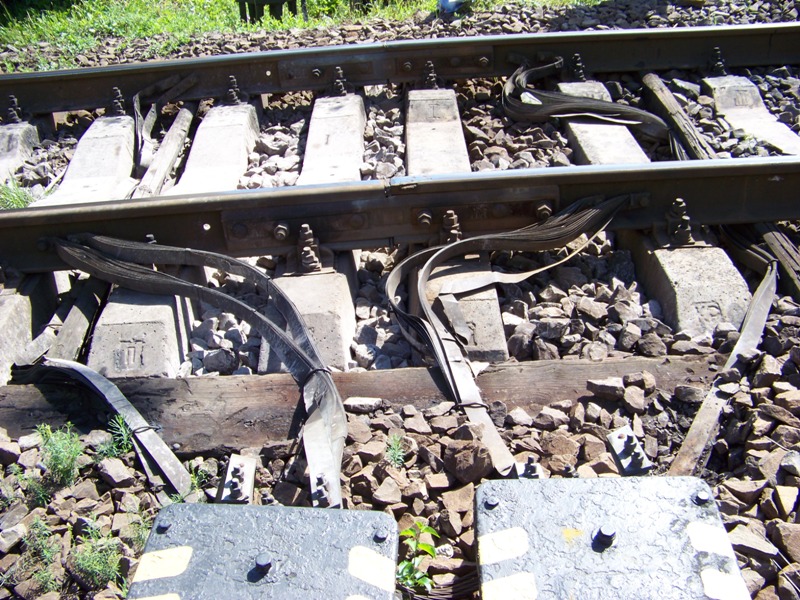

Олега88, а такие видел?...

Наведите на картинку указатель мыши, чтобы увеличить

Два варианта установки перемычек...

**olega88** · 07.09.2012, 22:21

Цитата:

а такие видел?...

ужасс.. гитарами к рельсам..

помимо проблемы "дырка в рельсе", добавляется гемор "пластина(лента) в штепсель"..

а тот механик спокойно спит?

**НиколайМ** · 07.09.2012, 22:26

Цитата:

Сообщение от olega88

а тот механик спокойно спит?

....еще как...перемычки надежные, но уж крайне неудобные при установке. Да и в горловине стоит только один комплект...

**olega88** · 07.09.2012, 22:36

Цитата:

.перемычки надежные

А они из какого металла?

olega88 добавил 07.09.2012 в 22:36

Цитата:

но уж крайне неудобные при установке. Да и в горловине стоит только один комплект...

Цитата:

а тот механик спокойно спит?

я имел ввиду качество расшивки

**НиколайМ** · 07.09.2012, 22:40

Цитата:

Сообщение от olega88

А они из какого металла?

.....стальная полоса...типа жести...

НиколайМ добавил 07.09.2012 в 22:40
.....закорачивание исключено.....проверено годами...

**vetal** · 07.09.2012, 22:53

Цитата:

Сообщение от Александр Михайлович

Так обводной (0,6м) должен в корне остряка стоять. А на фото в корне только 1,2.

При автономной тяге стоят 0,6м. А при электротяге, да уже и при автономке при новой укладке стрелочного перевода ПМС ставит в корне обводной - ленточный 1,2м.

vetal добавил 07.09.2012 в 22:53

Цитата:

Цитата:

Сообщение от vetal

Корень гибкого остряка:

В стрелочном переводе проекта 2750 стык в корне остряка должен быть сварным, а обводной соединитель устанавливаться перед ним (в сторону привода) - согласно 410905-ТМП ч. 3, стр. 24

Да. А на фото был корень другого стрелочного перевода.

**olega88** · 07.09.2012, 23:02

Цитата:

.....закорачивание исключено.....проверено годами...

Мой ШЧУ увидев это, наверное, спился бы...
Неудивительно, что у вас (в РЖД) постоянно на премию жалуются...

**НиколайМ** · 07.09.2012, 23:25

Цитата:

Сообщение от olega88

(в РЖД)

...не обижай ШНов РЖД, Украина это Украина. У нас ШЧУ спокойно относится к этому и все имеют премии и такие перемычки наверное уже не поставляются.

**Avton** · 10.01.2013, 10:26

Дополнение 1 к 410905

Скачать

maksim-mta · 13.10.2017, 12:18

Polovko35 · 20.06.2019, 19:46

Всем привет!
Подскажите, пожалуйста, зачем в одной из муфт в первой части выходят ТРИ перемычки? Зачем третья?
