Antibueno

для начала, выводы (1-2) УТЗ приняты как вторичная обмотка. это и в нормалях видно.

методика описывает все верно
суть получить на ближайшем релейном конце напряжение, прикотором будут выполняться все условия работы РЦ, т.е. мы должны получить Uп2 на РК ближайшему к ПК, а на остальных РК - Uп1

__________________
нет ничего невозможного, возможно всё, что можно себе вообразить!

Кабанбай Батыр

Посмотрел букварь:

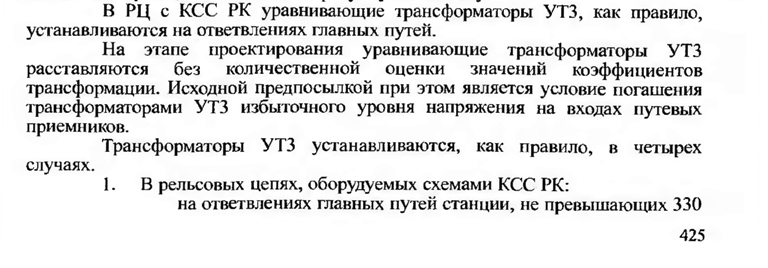

... страница 425:

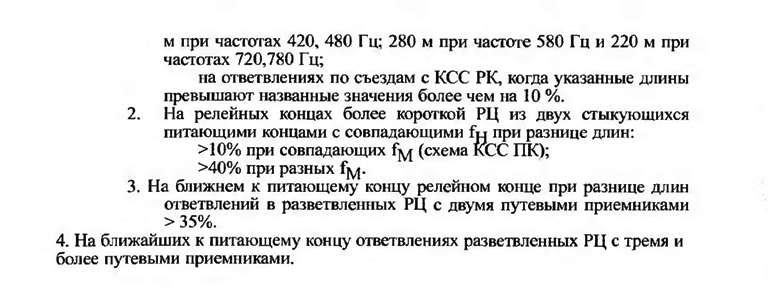

... страница 426:



В разделе 8.5 Общие данные для ТРЦ, стр. 489:



... страница 490:

... похоже в посте №14 перемудрил ...

Получается, что УТЗ настраивается в два этапа: вначале настраиваем на несущую частоту, а затем выставляем коэффициент трансформации.

Осталось дождаться вестей от Глеба.

Rus1359

[QUOTE=Александр Михайлович;


А у нас на форуме есть эта книжка? что то я не нашел только от 1992 года

Кабанбай Батыр

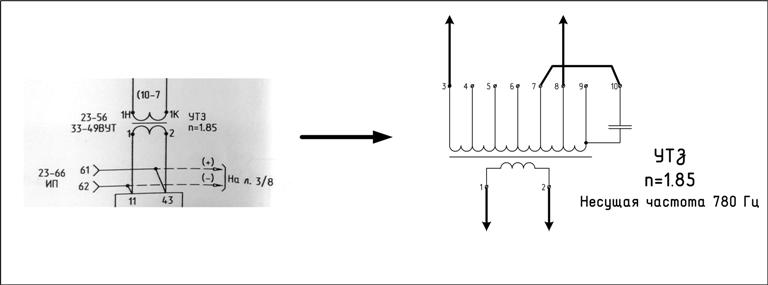

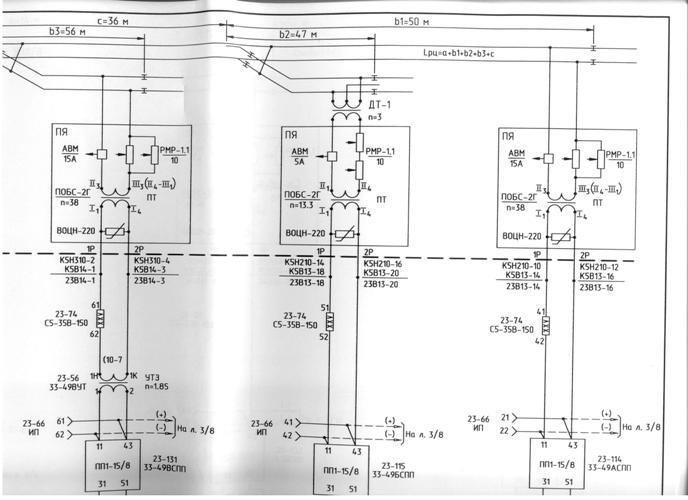

Тiksi, только у меня получилось следующее:

Если я не прав, поправьте.

Александр Михайлович добавил 06.10.2010 в 16:54
Да, конечно. Только что-то я не могу найти ... Проще закачать заново.

Скачать

Обнаружил первоисточник: сообщение от Шаэнн.

Rus1359

Спасибо книжка очень нужная

glebas

Я продолжаю склоняться к версии IGOR77. Вот только с методикой все равно как то мутно. Рассчитываем коэффициент по напряжениям, а в действительности уравниваем за счет увлечения потребляемого тока

__________________
Не возможно знать все, но стремиться просто необходимо...

tiksi

Пообещал поговорить с разработчиком ТРЦ, но пока не получается. Прилагаю все силы. Как только получится, выложу всё, как на духу.

led

tiksi,
А Вы кто, если не секрет?
Просто интересно, откуда у Вас наш проект.

Андрей13

Вопросы многоуважаемому tiksi можно задавать в отдельной теме:http://www.scbist.com/showthread.php?p=12556

__________________

Книги по СЦБ | Книги путейцам | Книги машинистам | Книги движенцам | Книги вагонникам | Книги связистам | Путеводитель на различные ветки форума

tiksi

Не секрет, был у нас на экспертизе.

tiksi добавил 09.10.2010 в 19:02
Вот что мне рассказали и как я понял.
Если рассматривать РЦ как источник тока для релейного конца, то получается следующее: напряжение действительно повышается на обмотке 1-2 УТ, но ток пропорционально уменьшится, что и требуется приёмнику ПП.
Ёмкость нужна для резонанса для ТРЦ3, в АБТЦ-М и ТРЦметро ёмкость не применяется из-за низкого вх. сопротивления приёмников.

JohnM

Моделирую УТ3, к чему пока пришел:
1. УТ3 должно быть функционально безопасное устройство, т.е. при любых отказах, на приемнике напряжение повышаться не должно. При этом УТ3 должно понижать напряжение. Приемник на своей частоте имеет сопротивление 140 Ом. Сопротивление РЦ 300...1500 Ом.
2. Задача решается с помощью параллельного контура, который на резонансной частоте имеет макс сопротивление.
3. Настроим резонанс первичной обмотки, в данном случае на частоте 425 Гц, 3мкФ, 47мГн.
4. Выберем требуемое напряжение на приемнике использовав нужные отводы первичной обмотки, я здесь для простоты взял всю первичку (к=1.2). Коэффициенты трансформации в данном случае - это трансформация сопротивления приемника. Т.е. вместо L1 можно смело подставить в модель 140/1.44=97 Ом.
5. Теперь 97 Ом - это макс сопротивление нашего настроенного контура с нагруженным приемником. В случае любых отказов - эквивалентное сопротивление будет меньше 97 Ом (контур выйдет из резонанса, добротность падает ...), а значит и передаваемая мощность уменьшится.

3noga

Друзья, дело совершенно не врезонансных контурах и т.д. - к этому можем вернуться и обсудить позже-кому будет интересно ;-)
Главное чтобы все однозначно представляли себе как он работает:
а здесь собственно все просто - рельсовая линия с трансформатором побс для приемника является источником тока, т.е. ее сопротивление гораздо больше чем сопротивление приемника в резонансе! Поэтому для уменьшения напряжения на приемнике - которое равно падению фиксированного тока (задается обратным входным сопротивлением РЦ) на "резисторе" ПП включонном с источником тока последовательно, поэтому для уменьшения уровня - необходимо понизить сопротивление приемника по отношению к источнику тока - понижающий трансформатор ;-) . Вот так все просто если правильно подойти к вопросу. Остальный примочки - резонансные это лишь дополнение к этой основе...

3noga добавил 14.04.2011 в 14:21
если интересно еще что то касаемо разработки РЦ или расчета ТРЦ - спршивайте не стесняйтесь - в свое время учавствовал в разработке от мат моделей до реальных образцов аппаратуры ТРЦ на амплитудной модуляции, амплитудной манипуляции, относительной фазовой модуляции ;-)

3noga добавил 14.04.2011 в 14:23
JohnM,
ставим тот же опыт но с сопротивлением R1 1100-1500Ом убирая емкость - и увидете физику процеса ;-)

3noga добавил 14.04.2011 в 14:26
Конечно R1 бывает и около 600 Ом - но это уже крайности... если оно около 300 - то дальше уже все сложно назвать работоспособной РЦ %-)
