Извиняюсь, что больше?

Александр

Напряжение, число витков обмотки УТ3 на входе ПП больше, чем на кроссе. Александр Михайлович неверно подсчитал кооэффициенты трансформации.
Мой пример расчёта кооэффициента:
Допустим, число витков 1-2 меньше, чем 3-9. Тогда при уменьшении числа витков вторички (например, 8-9) кооэффициент трансформации бы уменьшался, а он увеличивается с 1,2 до 3,39.
Значит предположение неверно, и число витков 1-2 больше, чем 3-9.
Значит транс повышающий, и если плясать от питающего к релейному, то транс ПОВЫЫШААЮЮЩИИИЙ!!!

__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.

tiksi

Да. Но напряжение буден меньше и транс не повышающий, в названии указано, уравнивающий. Если на вторичной обмотке Тр, которая по отношению к первичной является повышающей, мы построим козу (КЗ), будет ли в этом режиме транс повышающий? Нет, он будет бесконечно понижающий, К=0/U1 , желающий может превернуть дробь.
Входное сопротивление УТЗ 1-2=2000 Ом, Rвх.пп=10 ом (поправьте!)...

Кабанбай Батыр

Согласен, но только если рассматривать обмотки УТЗ без резонансного контура, который образуется при включенном конденсаторе. Если там резонанс, а он там должен быть, то все расчеты на смарку.
Наиболее правильно коэффициент трансформации считать при номинальных входных и выходных параметрах (напряжение , ток). 10 лет назад попался "дюже вумный баобаб", который по секрету мне поведал сию тайну.

tiksi

Был я там, нету там резонанса.
Давайте внимательно рассмотрим разветвлённую РЦ.

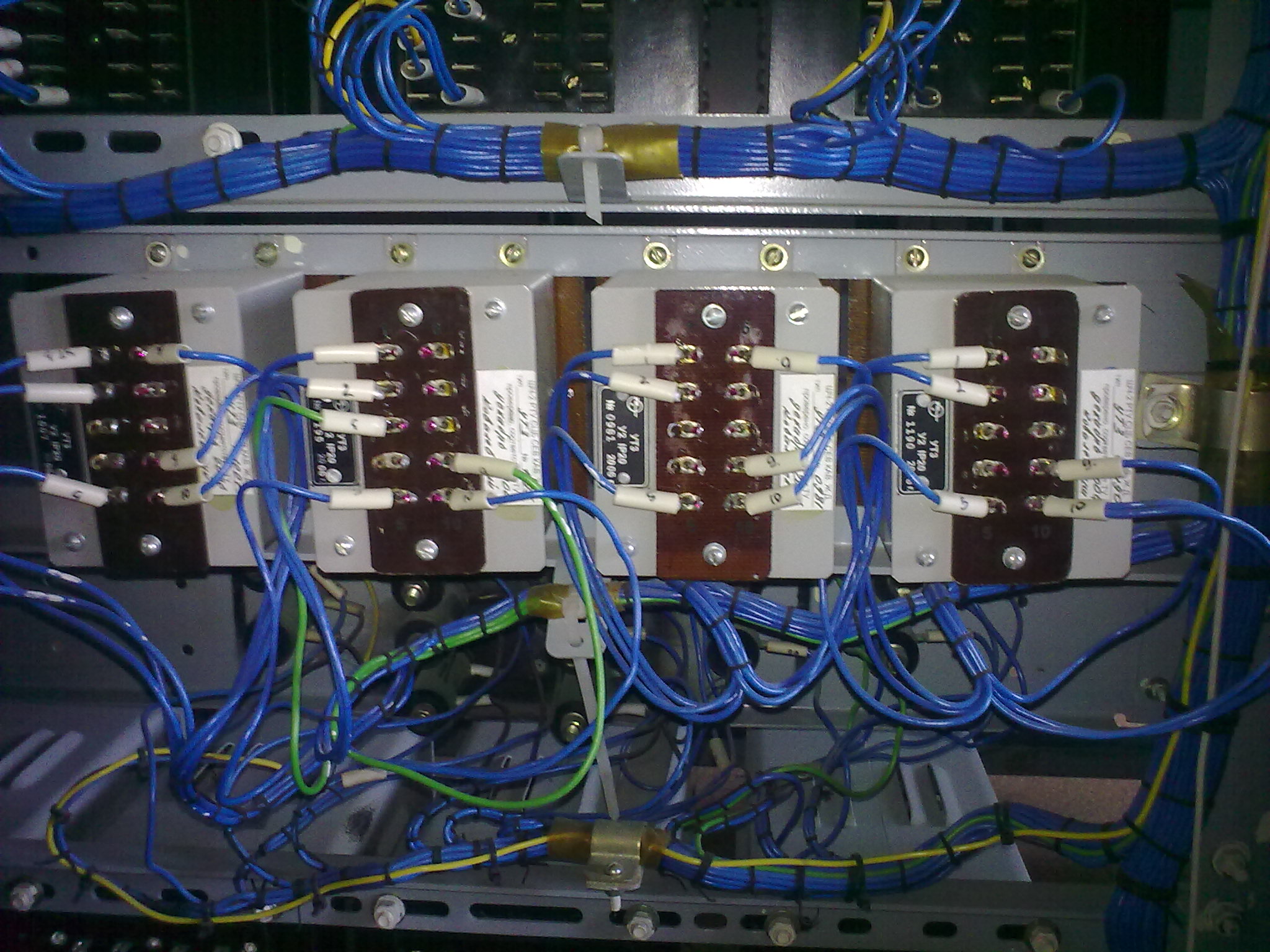

Миниатюры



Кабанбай Батыр

Tiksi, а зачем тогда конденсатор параллельно индуктивности ?

tiksi

Не буду голословить, если сейчас встречу его, спрошу у него.

Rafa

Конденсатор включенный параллельно индуктивности, служит для настройки вторичной обмотки в резонанс.
Индуктивность вторичной обмотки вместе с конденсатором, образуют фильтр, который настроенный на несущую частоту сигнального тока ТРЦ.

Андрей13

Ну в принципе как и фильтр с подбором перемычек в зависимости от частоты настраиваем контур УТ3

__________________

Книги по СЦБ | Книги путейцам | Книги машинистам | Книги движенцам | Книги вагонникам | Книги связистам | Путеводитель на различные ветки форума

Александр

Поправляю:
В таком случае на резюке 150 Ом в цепи ПП потеряется 92% мощности. Плюс потери в остальных элементах и самих рельсах. Что-то совсем маленький КПД

__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.

glebas

Сегодня спрашивал у проектировщиков, они мне выдвинули примерно такую же версию. Но как то, она у меня не укладывается с информацией из справочника.

__________________
Не возможно знать все, но стремиться просто необходимо...

tiksi

Был не точен - "Методика НИИАС по ТРЦ", входное сопротивление ПП 120-160 Ом.
Я тоже склоняюсь к идеи IGOR77.
glebas, что смущает в справочнике?
Доказать это просто, посчитай эту частоту резонанса. К тому же на сам приёмник заявлена полоса пропускания в 24 Гц (полоса пропускания ДСШ 24 Гц?). И ещё- сигнал промодулирован или 8 или 12 Гц- на что настраивать резонанс?

Rafa

tiksi понятно-что на несущую частоту, также как и фильтр ФП.

Александр

Насчёт резонанса полностью разделяю мнение Рафа

Александр добавил 05.10.2010 в 20:49
Когда настраивают радиоприёмник, его настраивают на несущую частоту, а не на частоту голоса диктора

__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.

glebas

http://scbist.com/scb/uploaded/45_ut3.tif

В заблуждение меня вводит данная методика.

__________________
Не возможно знать все, но стремиться просто необходимо...
