ШНС КРП

С первого взгляда кажется, что по этой теме вопросов быть не может. А вот появляются. Измерять сопротивление изоляции надо как между электрически несвязанными токоведущими частями реле, так и между ними и магнитопроводом.
1. Соединяем все токоведущие части в кучу (на розетке, например) и измеряем изоляцию между ними и штырями, которые торчат сзади из реле. Это в НМШ. В КШ, ТШ, ДСШ этих штырей нет. Измерять в открытом корпусе? Но пункт в технологии идет после закрытия реле. Или второй провод мегомметра подсоединять к болту, которым ручку прикручивают?
Это вопрос по измерению между токоведущими частями и магнитопроводом.
2. В НМШ если ничего не придумать, надо производить кучу измерений, чтобы измерить изоляцию между ближайшими тройниками, между тройниками и катушкой. Кое-что придумала, чтобы измерений было по минимуму. Но интересно, как измеряют другие. И вот ещё непонятно зачем измерять изоляцию между несвязанными электрически частями ДСШ (к примеру). Там разве может что-то произойти с изоляцией? Там ведь несколько по-другому контактные группы друг от друга расположены.

__________________
Будьте добрее, когда это возможно. А это возможно всегда.

© Далай Лама

Александр

максимум 2 измерения на любое реле получается.
Хотя, при двух катушках проще 3 измерения, чем 2.

__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.

ШНС КРП

Почему? Если, к примеру, 8 тройников и 2 катушки. Если каждый тройник соединить одним проводом и больше ничего не делать, то каждый тройник с соседним сбоку и снизу, нижние с катушкой. Много получается. Или не догоняю?

__________________
Будьте добрее, когда это возможно. А это возможно всегда.

© Далай Лама

СЭМ

ШНС КРП,

Может,Татьяна. Устранял, давно правда, ,,землю,, батареи в рш выходных светофоров. Был прожег с обмотки на болты и контакты в реле АНШ2-2. В ДСШ тоже с рельсов может что-нибудь прилететь.

Александр

за 3 измерения:
изм.1: к одному проводу мегера 1, 5, 4, 8 тройники, к другому - 3, 7, 2, 6 тройник
изм.2. между обмотками
изм.3. соединяем две обмотки и проверяем ко всем соединённым тройникам

Александр добавил 22.08.2015 в 21:14
за 2 измерения:
изм.1: к одному проводу мегера 1, 5, 4, 8 тройники и обм1, к другому - 3, 7, 2, 6 тройники и обм2
изм.2. к одному проводу мегера 1, 5, 4, 8 тройники и обм2, к другому - 3, 7, 2, 6 тройники и обм1

__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.

ШНС КРП

По-моему достаточно так измерить. Потом поставить перемычку 2-3 и измерить всё с магнитопроводом. Спасибо Александру.

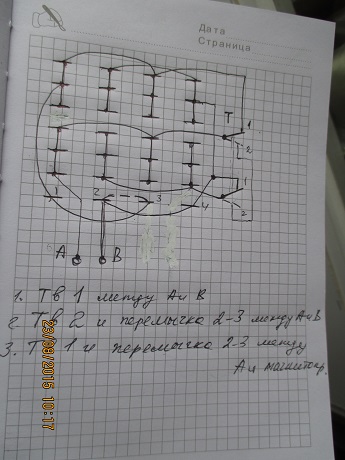

А это было в мыслях до создания темы. Можете посмеяться)С первого раза и не понять ничего. Сперва тумблер в 1 и измеряем изоляцию между соседними тройниками, соединенными по вертикали, через один ряд. Потом тумблер в 2 +перемычка 2-3. Измеряем между верхними и нижними тройниками . Потом тумблер в 1+оставляем перемычку и измеряем всё с магнитопроводом.


ШНС КРП добавил 23.08.2015 в 13:44
Мне ещё на первый вопрос не ответили. Как правильно проверять сопротивление изоляции токопроводящих частей ТШ, ДСШ, КШ с магнитопроводом?

__________________
Будьте добрее, когда это возможно. А это возможно всегда.

© Далай Лама

Александр

Не измеряется между обмотками и контактами.
Честно говоря, я бы соединил по другому.
Чтобы заодно измерить между общими и фронтом.
К одному полюсу - 12, 22, 31, 33, 41, 43, 52, 62, 71, 73, 81, 83.
К другому полюсу - 11, 13, 21, 23, 32, 42, 51, 53, 61, 63, 72, 82.
Обмотки - как написал ранее.

__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.

ШНС КРП

Почему не измеряется? Попробуйте соединить вывод обмотки с ближайшим контактом.Сразу обнаружится при проверке.
Думаете, это тоже надо?

__________________
Будьте добрее, когда это возможно. А это возможно всегда.

© Далай Лама

zawodik

Вы же сами ответили. Винты на ручке = магнитопровод. Сейчас ручка металлическая. К ней крокодил и цепляется. Когда ручка была пластмассовая у нас была специальная вилочка прокалывавшая битум на винтах. Чтобы она не выпадала во время измерений на ней была "полочка" упиравшаяся в ручку с обратной стороны.

ШНС КРП

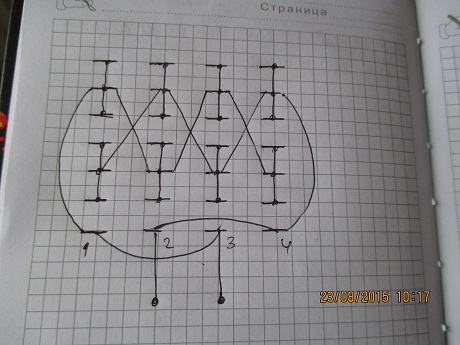

Тогда ещё если 12 соединить с 1 и 3, а 82 с 2 и 4, то получится соединение с обмотками по типу верхней картинки и по-моему там учтено если будет нарушение изоляции между выводом обмотки и выводом нижнего соседнего контакта. Разве нет?

__________________
Будьте добрее, когда это возможно. А это возможно всегда.

© Далай Лама

СЭМ

ШНС КРП,

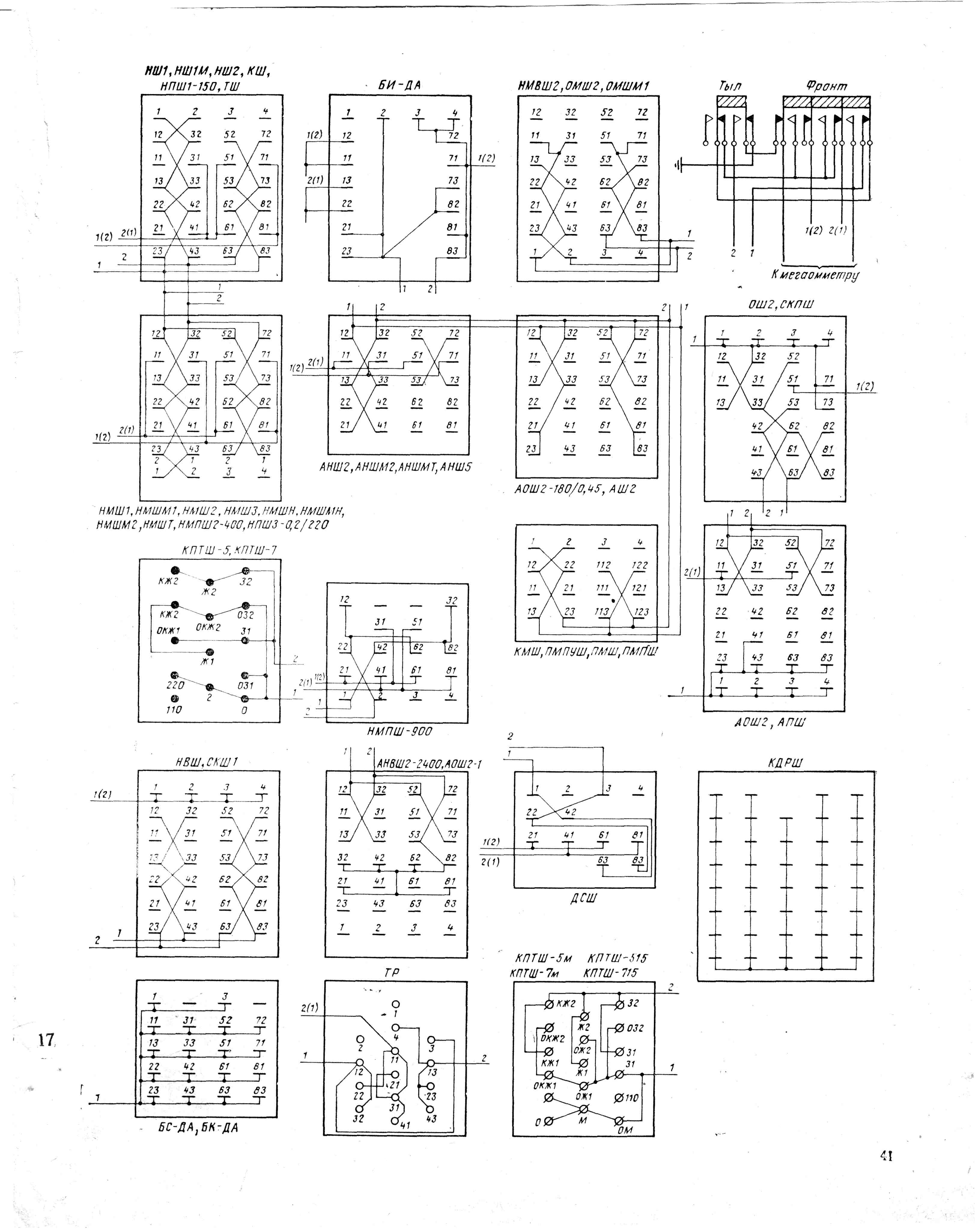

Увидел эти чертежи и вспомнил, что на работе у меня где то старые вырезки из журнала АТиС за 80-е годы, там я видел такие.Честно говоря даже не читал о чем они, похоже это то, что вы ищете. Если сохранились, то выложу их здесь. Только я сейчас в отпуске.

СЭМ

ШНС КРП,

Вот это подойдет?
