20.10.2014, 17:34
|
#16 (ссылка) |
|
Кандидат в V.I.P.
Регистрация: 15.10.2014
Сообщений: 25
Поблагодарил: 1 раз(а)
Поблагодарили 3 раз(а)
Фотоальбомы:
не добавлял
Репутация: 11
|
А.В. Меркулов
МИКРОПРОЦЕССОРНАЯ СИСТЕМА УПРАВЛЕНИЯ НА БАЗЕ ИНТЕРФЕЙСОВ ПЕРСОНАЛЬНОГО КОМПЬЮТЕРА Учебное пособие |
|
Цитировать 0 |
|
20.10.2014, 17:42
|
#17 (ссылка) |
|
Кандидат в V.I.P.
Регистрация: 15.10.2014
Сообщений: 25
Поблагодарил: 1 раз(а)
Поблагодарили 3 раз(а)
Фотоальбомы:
не добавлял
Репутация: 11
|
Второе старье, но прокатит "для почитать":
ЗЫ: ДБ=доказательство безопасности. |
|
|
Цитировать 0 |
|
20.10.2014, 18:18
|
#18 (ссылка) | |
|
Новый пользователь
Автор темы
Регистрация: 07.07.2009
Сообщений: 5,879
Поблагодарил: 282 раз(а)
Поблагодарили 1013 раз(а)
Фотоальбомы:
1 фото
|
Цитата:
|
|
|
|
Цитировать 0 |
|
21.10.2014, 10:08
|
#19 (ссылка) |
|
ЛИИЖТ АТ-103 (1981-1986)
Регистрация: 16.10.2012
Адрес: Где резной палисад
Возраст: 64
Сообщений: 980
Поблагодарил: 220 раз(а)
Поблагодарили 140 раз(а)
Фотоальбомы:
не добавлял
Репутация: 380
|

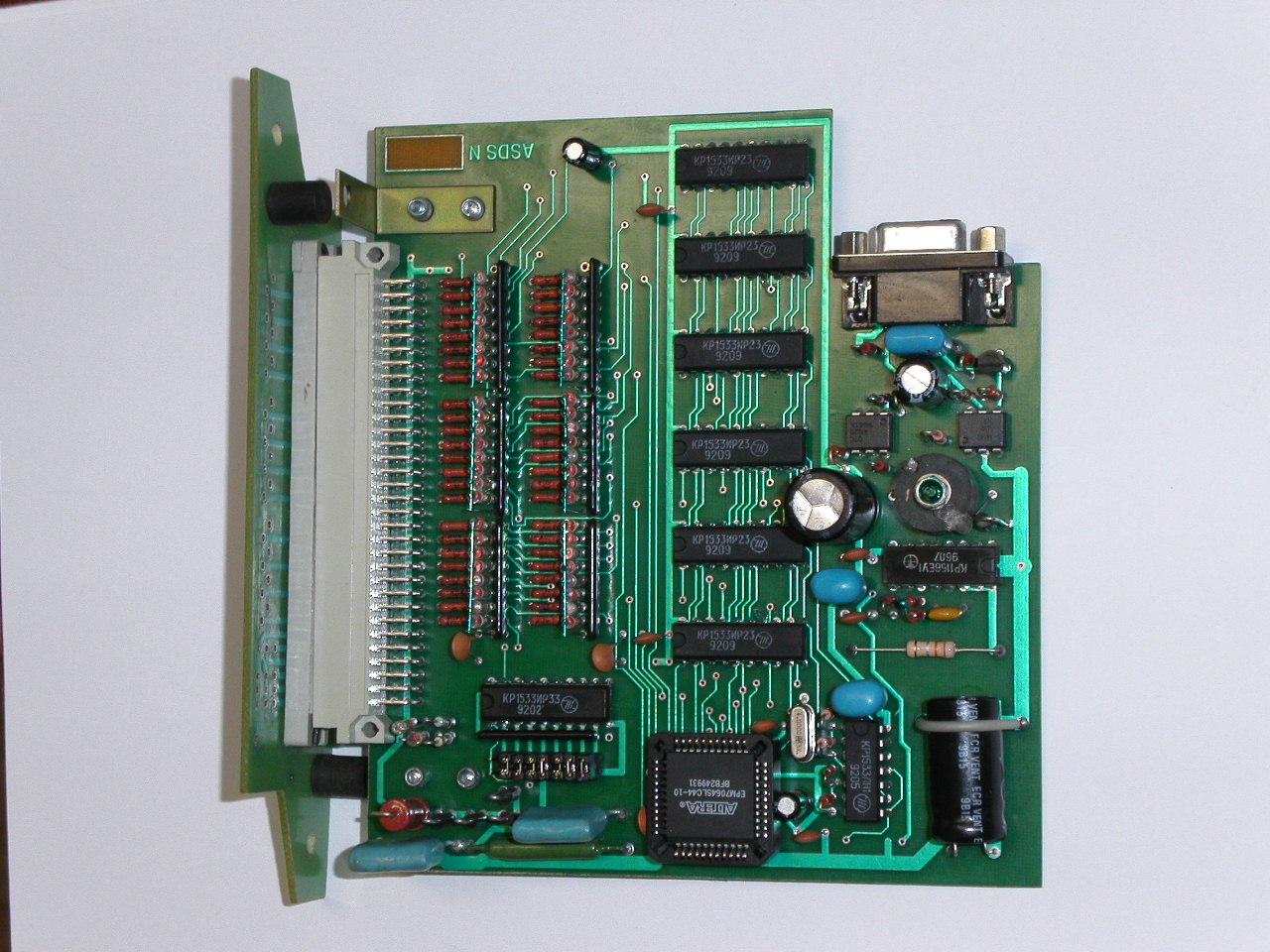

Лет двадцать прошло с того времени как мы разрабатывали собственную систему АСДК. Для неё требовалось ввести достаточно много сигналов ЭЦ и тут встал вопрос как лучше это сделать? Чтобы было просто (просто как резистор, как говорил мой друг М.П. Лисовский), надежно, дёшево и удобно в эксплуатации. До этого имелся опыт построения системы КГМ-РИИЖТ, ДЦМ-Дон. Но эти решения требовали очень большого монтажа, а значит удорожания. Мой шеф, М.Б. Зингер, предложил снимать сигналы с лампочек пуль-табло, так как большинство сигналов там есть! Но там переменка, но опыт снятия сигналов в системе ДЦМ-Дон уже был. Тогда мы разработали модуль съёма (потом его стратифицировали) с лампочек пульт-табло (модуль снимал 48 сигналов), подтяжка информации к ПК делалась по инверсной токовой петле (более защищенная, чем RS485). Модули могли соединяться как в гирлянде, до 10 на один СОМ порт. Каждый модуль имел свой адрес, передаваемая информация от модуля защищалась CRC16, скорость обмена 9600 бит/с. Как правило для снятия сигналов со средней станции требовало не больше 10 модулей, но были исключения более 32 модулей. Была ещё одна трудность - некоторые сигналы имели режим мигания, но это достаточно легко решалось программным путем. Для определения режима мигания требовалось время одного периода мигания, в противном случае сильно увеличивался трафик передачи информации со станции.
 Просто инженер АиТ добавил 21.10.2014 в 10:08 При определённом навыке монтаж с выверкой всех сигналов на станции занимал один день, после этого информация АСДК начинала поступать в центр мониторинга.
__________________
Не важна реальность, важно как мы к ней относимся! Последний раз редактировалось Просто инженер АиТ; 21.10.2014 в 10:08. Причина: Добавлено сообщение |
|
|
Цитировать 0 |
| Комментариев к сообщению: 1 (нажмите, чтобы увидеть) Нажмите здесь, чтобы написать комментарий к этому сообщению |
|
21.10.2014, 10:14
|
#20 (ссылка) |
|
Новый пользователь
Автор темы
Регистрация: 07.07.2009
Сообщений: 5,879
Поблагодарил: 282 раз(а)
Поблагодарили 1013 раз(а)
Фотоальбомы:
1 фото
|
спасибо
Torquato Tasso добавил 21.10.2014 в 10:14 а правда, что принцип мажоритирования- это "примета" микропроцессорных систем, в релейных системах такое не нужно? Последний раз редактировалось Torquato Tasso; 21.10.2014 в 10:14. Причина: Добавлено сообщение |
|
|
Цитировать 0 |
| Комментариев к сообщению: 7 (нажмите, чтобы увидеть) Нажмите здесь, чтобы написать комментарий к этому сообщению |
|
21.10.2014, 10:29
|
#21 (ссылка) |
|
ЛИИЖТ АТ-103 (1981-1986)
Регистрация: 16.10.2012
Адрес: Где резной палисад
Возраст: 64
Сообщений: 980
Поблагодарил: 220 раз(а)
Поблагодарили 140 раз(а)
Фотоальбомы:
не добавлял
Репутация: 380
|
Как я вижу, вся проблема МП систем заключается в симметричном отказе полупроводниковых элементов (так в своё время меня учили бр. Сапожниковы (почти 30 лет назад)), поэтому приходится придумывать различные схемные решения, чтобы симметрию обойти (парафазный триггер, сторож сторожей, голосование и др.). У реле 1 класса надёжности отказ всегда асимметричен, поэтому схемотехника таких схем не нуждается в голосовании.
__________________
Не важна реальность, важно как мы к ней относимся! |
|
|
Цитировать 0 |
| Поблагодарили: |
Данный пост получил благодарности от пользователей
|
|
21.10.2014, 13:59
|
#22 (ссылка) |
|
Кандидат в V.I.P.
Регистрация: 15.10.2014
Сообщений: 25
Поблагодарил: 1 раз(а)
Поблагодарили 3 раз(а)
Фотоальбомы:
не добавлял
Репутация: 11
|
Еще на почитать свежачОк:
|
|
|
Цитировать 0 |
| Комментариев к сообщению: 2 (нажмите, чтобы увидеть) Нажмите здесь, чтобы написать комментарий к этому сообщению |
| Поблагодарили: |
Данный пост получил благодарности от пользователей
|
