tyubik

Только не забывай, что в потребителях, "заточенных" под глухозаземлённую нейтраль как правило выполнено защитное зануление...

Александр

Главное, корпуса не зануляй. Иначе при обрыве нуля все корпуса окажутся под фазным напряжением.
Если не будешь делать заземление, то тогда и землю "на перспективу" в розетках не подключай. При пробое на корпус на одной из нагрузок под фазой окажутся корпуса всех приборов.
При выборе УЗО имей ввиду, что утечка на корпус через конденсаторы помехоподавляющего фильтра у стиралок, посудомоек и тд составляет 2-3мА, и в нормальном режиме они слегка "кусаются", если схватиться за корпус и что-то заземлённое

__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.

tyubik

Ну слава Богу, понимать начинаете.
При трёхпроводной схеме питания и применении УЗО не должно быть потребителей с защитным занулением.
А у вас всё в кучу.
Ведь, как я понял, УЗО у Абрамовича срабатывают без видимой причины, так?

Александр

Я понял, что там ещё ничего нет, про насос написали, что из-за него могут вышибаться

Звучит - то как: "у Абрамовича"
Небось коттедж-то в Лондоне?

__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.

Абрамов..ИЧ

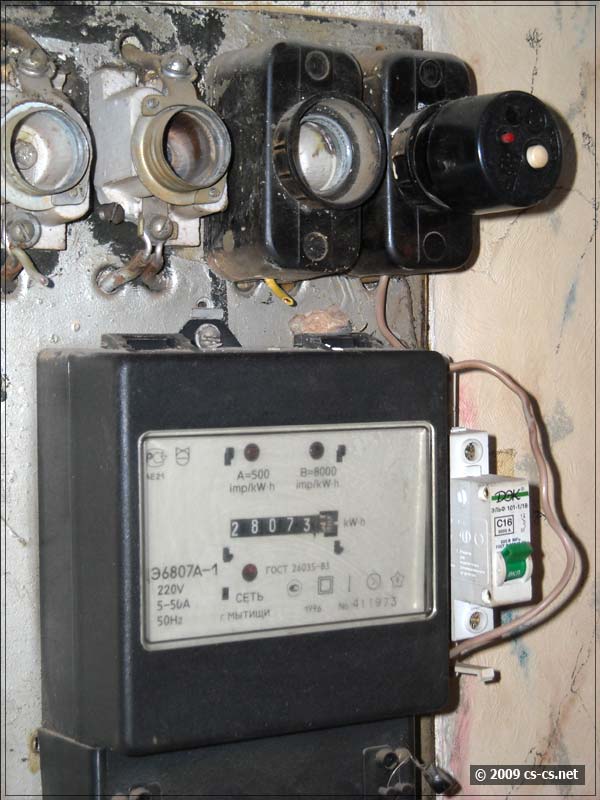

Ага и пробки 16А на вводе)

tyubik, у меня ещё ничего не срабатывает)
сейчас только закупаю электрику согласно перечню..
а схемку решил лишний раз закинуть на проверку - оттого и тему завел...

Абрамов..ИЧ добавил 17.05.2012 в 17:23
вот и я про то же...
единственное, что межжильную утечку узо не "заметит", но это уже задача автоматов
хотя опять же не факт, что среагируют.. скажем если мышка перегрызет изоляцию, но при этом полного кз не будет - вот и будет искрить себе потихоньку (узо молчит, автомат молчит)..

Витос

Это для нового загородного дома:

__________________
Если проблему решить можно — не стоит о ней беспокоиться,
Если проблему решить нельзя — беспокоиться бесполезно. Далай-Лама XIV.

Что было, то и будет, и что делалось, то и будет делаться, и нет ничего нового под солнцем. Бывает нечто, о чем говорят: "смотри, вот это новое"; но это было уже в веках, бывших прежде нас.
Книга Екклесиаста [9:10]

Николай Николаевич

А как насчет утверждения в ЦШ?

tyubik

Ух ты! Только сейчас обратил внимание, что ввод выполнен двухжильным кабелем, а разводка питания по дому - трёхжильным. Уж и спрашивать боюсь...
Да и как можно исполнить открытую проводку по представленной схеме? Фигня ж получится, 5 концов, это как минимум 3 конца на сторону. Ну хоть бы в короб уложить, а открытую... Ну, не знаю, может просто потому, что я плохой электрик.

Kaa399

при нормальном подключении УЗО (дифа) всё будет работать на ОК даже и при двухпроводной питающей линии, главное не запутаться куда чего подцеплять.

Абрамов..ИЧ

Николай Николаевич, непременно) А после ЦШ - ещё в Цтехе, Цуисе и Желдоручете))
Кстати, недавняя поездка в РЖД (по закрытию ниокр) напомнила мне компьютерную многоуровневую бродилку-квест, где тебе нужно пройти через много уровней, в конце каждого из них есть своя сложность. Уровень не прошел - возврат на предыдущий) Посчитал - в общей сложности с 13-тью людьми предстояло согласовать (в разных Департаментах). Вотъ..


Абрамов..ИЧ добавил 18.05.2012 в 11:46
Я уже учел справедливое замечание Александра и "на перспективу" землю от потребителей отводить не буду, поэтому кабель в разводке по дому будет двухжильным, а не трех.

Там указано, что это схема щитка. Ясен пень, что счетчик и автоматы будут в боксе, а дальше уже в кабель-каналах до распредкоробок и по точкам подключения нагрузок раскидывать..

WIKOG

Оказывается как просто получить,изолированную нейтраль.
Согласен.
Зачем корпуса занулять?

Абрамов..ИЧ

я и не собирался.
это видимо было предупреждение на всякий случай..

WIKOG

Если честно, я поставил бы обыкновенные автоматы, бирку с током, можно переклеить, стереть. А насчет безопасности, вбил железный штырь как заземление, для дома это пойдет. Деревянный дом все таки не идеальный изолятор, всякое может быть.

Balbes

Можно и перенастроить.Сколько занимались всегда на вход отбирали по макс.току из новых (разброс у них ого-ого).ДОСТОЙНО работают автоматы siemens + есть номинал на 20а (но цена дороговата). Заземлять только самый опасный потребитель т.к полоску по дому не поведешь, а другой монтаж может выкинуть фокус(фаза на корпусах).Но если есть желание хорошо заземлить,тогда от каждой ев.розетки тащить ОТДЕЛЬНЫМ проводом к зазем шине на отдельный болт. На счет узо ставить не менее 2-3 штук(разделяем потребители) тем самым уменьшаем lут -естеств. Ну и раздрожать не будет от срабатывания. Если будешь менять проводку раздели автоматы на освещение(люстра и.т.д) автомат 5а и розетки соответ 16-20а

Абрамов..ИЧ

Если честно я остановился на общем УЗО (вернее дифе) с током утечки 30мА. Разве для стандартного набора дачных электронагрузок этого может быть мало? (стиралок, посудомоек нет)
